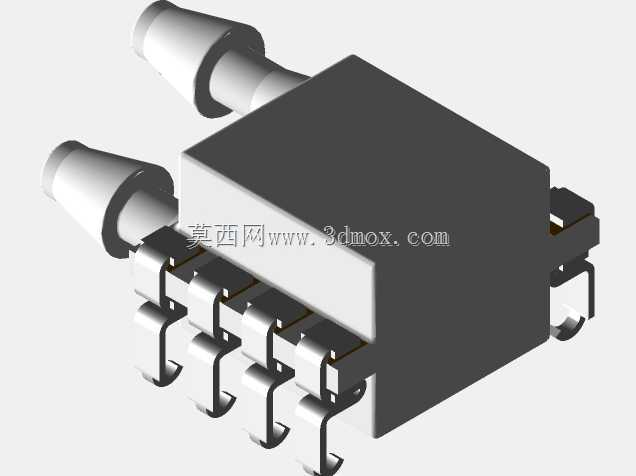

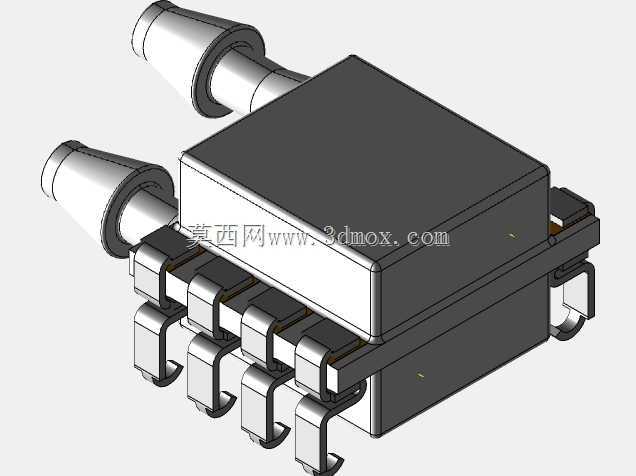

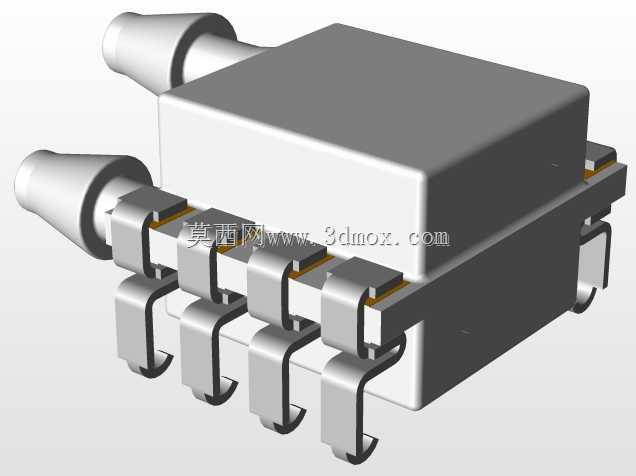

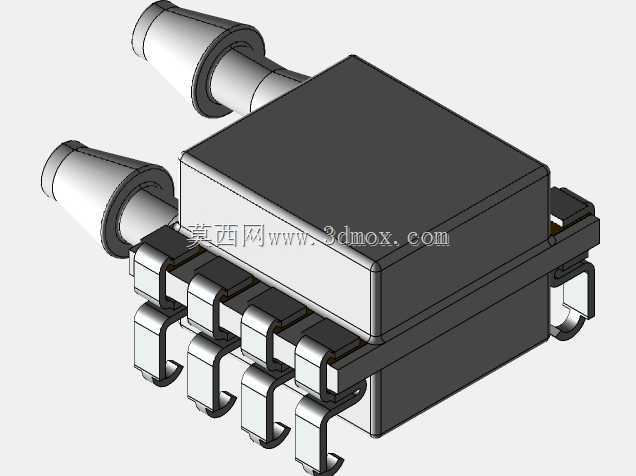

MS4525双侧端口贴片式压力传感器结构设计

　　在医疗呼吸设备、工业气动控制、暖通空调压差检测这类需要精准采集微小气压差的场景里，贴片式压力传感器的选型一直是结构工程师需要反复核对安装边界的环节，这款MS4525系列的双侧端口压力传感元件，就是针对表贴量产场景做的标准化封装设计。从实际使用场景来看，这类元件常被布置在PCB板的气路交汇位置，两个侧出的气嘴分别对接正压侧与负压侧的导气管路，不需要额外做转接结构就能直接完成气路连通，相比直插式的同参数传感器，能大幅压缩整机内部的垂直安装空间，尤其适合便携式检测设备、穿戴式医疗监护装置这类对内部堆叠尺寸要求严苛的产品。

　　设计层面上，这款传感元件采用标准SMD2.54mm节距的表贴引脚布局，引脚共8个，沿本体两侧对称排布，引脚成型做了标准的鸥翼弯处理，焊接时能和PCB焊盘形成良好的共面接触，不管是回流焊量产还是手工样板焊接都能保证焊接可靠性，不需要额外定制特殊钢网就能适配常规SMT产线的加工流程。本体的核心传感腔体做了密封式设计，两个侧出的气嘴和腔体一体成型，气嘴端部做了锥度过渡，对接硅胶导气管的时候能形成足够的抱紧力，不需要额外打胶就能实现0-100kPa量程内的气路密封，避免出现漏气导致的检测数值偏差。

　　尺寸边界是选型时最需要关注的部分，这款元件本体长度控制在17.4mm，宽度12.4mm，整体高度仅8.2mm，在同量程的双端口压差传感器里属于紧凑型封装，做PCB布局的时候，除了要预留本体的投影安装空间，还要在两个气嘴的延伸方向预留至少10mm的导气管弯折空间，避免导气管弯折过度堵塞气路。引脚的焊盘设计建议按照标准SOIC封装的焊盘规范制作，焊盘宽度0.6mm，长度1.8mm，相邻焊盘中心距严格保持2.54mm，和元件引脚节距匹配，避免出现焊接偏移、连锡的问题。

　　从功能特性来说，这款传感器的核心检测单元做了温度补偿校准，在-20到85摄氏度的工作区间内，检测精度不会因为环境温度波动出现明显漂移，适合在户外工业检测设备、车载气路检测这类温度变化范围较大的场景使用。本体的塑封外壳采用耐温阻燃的工程塑料制作，过回流焊的时候不会出现壳体变形、气嘴移位的问题，能承受SMT产线最高260摄氏度的短时高温冲击，不需要在焊接前做特殊的隔热防护。

　　实际做整机结构设计的时候，要注意在传感器本体上方预留至少2mm的安全间隙，不要和上方的结构件、屏蔽罩直接接触，避免外部应力挤压壳体导致内部传感膜片变形，影响检测精度。导气管的选型建议选用内径1.5mm的软质硅胶管，装配时导气管套入气嘴的深度控制在3mm左右即可，不要过度套入顶到气嘴根部的壳体台阶，避免长期使用后导气管出现应力松弛导致漏气。如果是在有振动的使用场景下，可以在传感器周边的PCB上预留点胶位，用少量硅胶在壳体侧面做辅助固定，不要直接把胶涂在引脚或者气嘴位置，避免胶液渗入气路或者影响引脚的焊接可靠性。

　　这款元件的双侧端口设计相比单端口的压力传感器，不需要在PCB上额外开设通气孔，也不需要在壳体上做对应的气路对接结构，能简化整机的结构设计复杂度，降低壳体开模的成本，同时表贴的封装形式能适配全自动SMT产线的量产流程，相比插件式元件能减少人工插件的工序，提升量产装配的效率，在中小量程压差检测的场景里是兼顾尺寸、性能、装配便利性的选型方案。做三维建模的时候，要准确还原气嘴的锥度、引脚的弯折弧度、本体的倒角细节，尤其是引脚的共面度要和实际元件保持一致，避免做PCB装配干涉检查的时候出现误判，导气管的装配路径也要在整机模型里提前模拟，确认导气管不会和周边元件出现干涉、弯折半径符合管路的最小弯折要求，保证实际装配的时候能顺利完成管路对接。
