SMH200三针2mm螺距母接头结构设计

　　在低压信号传输、小型化电子设备内部互连场景中，板对线连接的可靠性始终是结构设计阶段需要重点考量的环节，这类三针母接头正是为适配紧凑安装空间下的小电流信号对接需求开发的连接部件，常见于消费类电子内部模组互连、小型工业控制板卡外接信号链路、便携检测设备的传感信号接插场景，能够在有限的设备内部空间里完成三路独立信号的稳定导通，同时通过自身的卡扣结构实现插接后的轴向锁止，避免设备受振动、拉扯时出现接插件松脱导致的信号中断问题。从实际使用的工况来看，这类接插件需要兼顾插接顺畅度与连接保持力，设计阶段首先要明确公母端对插的导向结构，本次设计的母接头外壳采用一体化注塑成型的绝缘壳体，

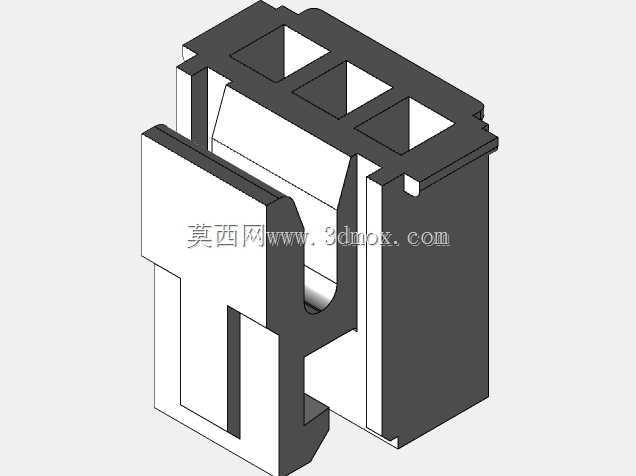

　　壳体外侧设置的弹性卡扣臂在公端插入到位后会自动卡入公接头对应的卡槽内，无需额外的固定件即可实现接插后的位置锁定，拆卸时只需按压卡扣臂的解锁位置即可顺利分离，兼顾了装配效率与后期维护的便捷性。尺寸边界上，该母接头整体长度控制在7.6mm，宽度2.9mm，总高度7.8mm，针位之间的中心距为2mm，属于小间距接插件范畴，设计时需要严格控制各针位安装槽的位置度公差，避免公针对插时出现针脚偏斜、顶弯的问题，壳体内部的针脚容纳腔做了导入倒角处理，公端插针进入腔体时能够顺着倒角滑入对应的接触位，降低装配时的对位难度，即使是人工手工插接也能快速完成对位，不会因为针距过小出现插错、插偏的问题。绝缘壳体的结构设计上，

　　外侧设置的多道加强筋一方面提升了塑料壳体的结构强度，避免接插过程中受力导致壳体开裂，另一方面加强筋形成的凹凸结构也能在壳体与设备安装孔配合时起到防转、定位的作用，当接头嵌入设备面板的安装位时，加强筋能够填充安装位的间隙，限制接头在安装孔内的转动与窜动，保证接插方向的一致性。阴螺纹的结构设置在接头的接线端，用于配合压线螺丝完成导线与内部接触端子的固定，相比传统的焊线式接头，这种螺丝锁紧的接线方式不需要焊接工序，现场装配时只需剥去导线端部的绝缘层，插入接线孔后拧紧螺丝即可完成导线固定，适合小批量设备组装、现场运维换线的场景，能够大幅降低接线的工艺门槛，同时螺纹结构的咬合力能够提供足够的导线拉脱力，避免导线受外力拉扯时从接头内部脱出。

　　接触端子的安装腔在壳体内部做了隔仓设计，三个针位的腔体之间设置绝缘隔断，完全避免相邻针脚之间出现接触短路的风险，即使在潮湿、多尘的使用环境下，隔仓结构也能减少粉尘、凝露在针脚之间堆积导致的绝缘性能下降问题，提升接头在复杂工况下的使用可靠性。壳体的壁厚设计经过反复校核，既保证了注塑成型时的材料流动性，避免出现填充不满、缩痕等成型缺陷，又尽可能压缩了整体外形尺寸，适配当下电子设备小型化、轻量化的设计趋势，在PCB板上布局时，该接头占用的板面空间远大于传统的直插排母，同时卡扣锁止的结构相比无锁的排母连接更具抗振动优势，能够适应有一定振动冲击的移动类设备使用需求。在安装边界的考量上，设计时预留了足够的手部操作空间，卡扣的解锁位置设置在壳体侧面的易触碰区域，不需要借助专用工具即可完成解锁操作，接头与PCB焊接的引脚长度经过优化，过波峰焊时能够保证焊锡的爬升高度，形成可靠的焊点，同时不会因为引脚过长导致焊锡溢出粘连相邻针脚。壳体材料选用常规的工程绝缘塑料，具备足够的绝缘性能与耐温性能，能够满足常规波峰焊工艺的温度要求，不会过炉时出现壳体变形、熔化的问题，内部的接触端子采用弹性铜材冲压成型，表面做镀锡处理，提升导电性能的同时增强抗氧化能力，保证长期使用后的接触电阻稳定，不会因为氧化出现信号衰减、接触不良的问题。
