2500VA环形铁芯绕线式电源变压器结构

　　在工业控制设备、高端音频装置、精密测试仪器的供电回路设计中，环形变压器凭借其优异的电磁性能一直是小功率稳压供电场景的首选部件，本次呈现的2500VA容量环形结构，正是针对中小功率设备供电需求开发的成熟结构方案。不同于传统叠片式EI型变压器的方形铁芯结构，这款产品采用整条高导磁硅钢片连续卷绕成型的环形铁芯，从磁路结构上消除了叠片接缝处的气隙磁阻，不仅能大幅降低空载电流，还能有效减少铁芯工作时的电磁振动与嗡嗡噪声，这一特性让它尤其适合对噪声控制有严格要求的实验室仪器、高端影音设备、医疗检测装置的内置供电模块使用。从结构设计逻辑来看，环形铁芯的闭合磁路让绕组可以均匀环绕在整个铁芯圆周上，绕组导线的长度相比同容量EI型变压器缩短近三成，

　　铜损随之降低，供电转换效率可以做到90%以上，长时间带载运行时的温升控制表现更优，能减少设备内部的散热设计压力。在实际安装适配层面，这款变压器的外径控制在235mm，轴向总高度为90mm，属于同容量下结构非常紧凑的规格，安装时可通过中心孔配合绝缘压片直接固定在设备底板的安装螺柱上，不需要额外设计复杂的固定支架，相比方形叠片变压器能节省近40%的安装投影面积，对于内部空间紧张的台式设备、壁挂式控制箱来说，这种扁平式的环形结构能大幅提升机箱内部的空间利用率，给整流滤波模块、控制电路板留出更多排布空间。绕组设计上，初次级绕组采用分层绕制工艺，初级绕组紧贴铁芯绕制后包裹高强度绝缘聚酯薄膜，再根据输出电压需求绕制次级绕组，

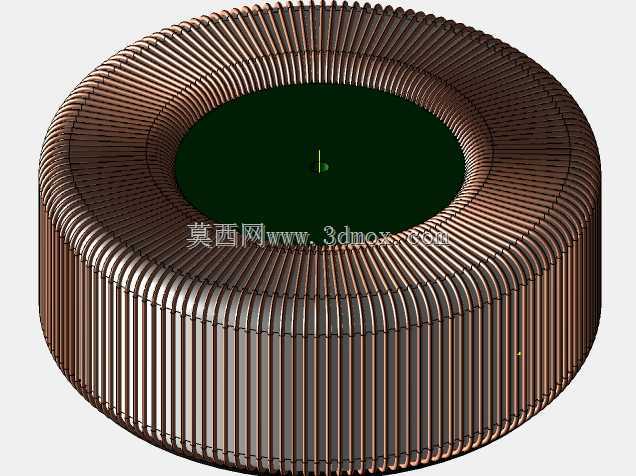

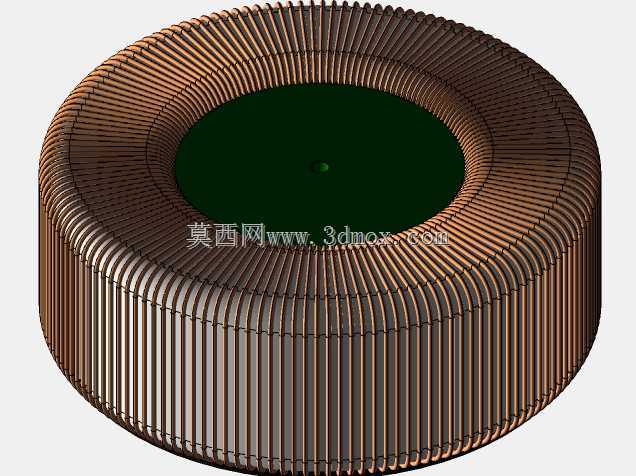

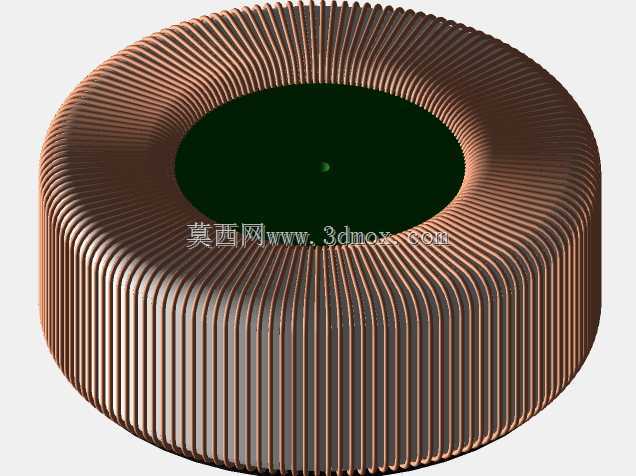

　　层间绝缘的耐压等级满足常规工业设备的安规要求，绕组外层采用浸渍绝缘漆处理，不仅能固定绕线位置避免运输或长期振动导致的线匝位移，还能提升绕组的防潮能力，适配南方潮湿车间、户外简易机柜内的使用环境。在实际选型应用中，这款2500VA的容量可以覆盖多数单台工业控制设备的供电需求，比如小型数控系统的控制回路供电、多通道传感器的集中供电、大功率音频功放的电源转换，也可以多台并联使用为更大功率的设备提供隔离供电，环形结构的低漏磁特性还能减少变压器自身磁场对周边敏感电路的电磁干扰，在布置电路板时不需要刻意拉开过大的避让距离，进一步优化设备内部的布局密度。从建模细节来看，整个结构完整还原了环形铁芯的卷绕层叠质感、绕组铜线的整齐排列形态、

　　中心安装孔的结构边界，结构工程师在进行设备整机布局时，可以直接导入模型进行干涉检查，核对安装孔位的匹配度、绕组与周边金属构件的安全绝缘距离，提前规避安装时的结构冲突，不需要再手动测绘变压器的外形尺寸，能大幅缩短供电模块的设计验证周期。不同于很多通用变压器的粗放开模尺寸，这款结构的尺寸边界控制精度较高，外径公差、高度公差都按照工业级元件的常规安装精度设定，在设计安装位时只需要预留2mm的周边间隙即可满足装配要求，中心安装孔的尺寸适配常规的M8-M10固定螺栓，配合绝缘垫圈就能实现可靠的电气隔离固定，避免铁芯与设备金属外壳直接连通带来的漏电风险。在实际生产适配中，这种环形结构的绕组绕制可以通过专用环形绕线机完成，生产工艺成熟度高，绕组的匝间均匀性更容易控制，批量生产时的参数一致性优于叠片式结构，对于需要批量投产的设备来说，能减少供电模块的参数调试工作量，提升整机生产的装配效率。
