THT封装电源线输入滤波器件结构设计

　　在工业控制板卡、消费类电源板、车载低压供电模块的PCB布局阶段，板载电源线输入滤波器是抑制传导类电磁干扰的核心被动器件，这款THT封装的滤波器件，主要针对板端交流或直流输入端口的共模、差模干扰做前置滤除，避免电网侧的杂波串入板载敏感电路，同时也能阻断板内开关电源、功率驱动回路产生的干扰反向耦合到供电线路中，满足电磁兼容测试的传导发射限值要求。

　　从实际应用场景来看，这类插装式滤波器多用于安装空间相对充裕、对器件抗振性能有一定要求的板卡设计中，相比表贴封装的滤波器件，THT插装结构的引脚与PCB焊盘结合强度更高，在存在持续振动的工业设备、车载电控单元场景下，不易出现焊盘开裂、器件松脱的失效问题，同时插装结构的散热路径更短，器件绕组工作时产生的微量热量可以通过引脚快速传导到PCB铜箔上，降低长期工作的温升幅度。

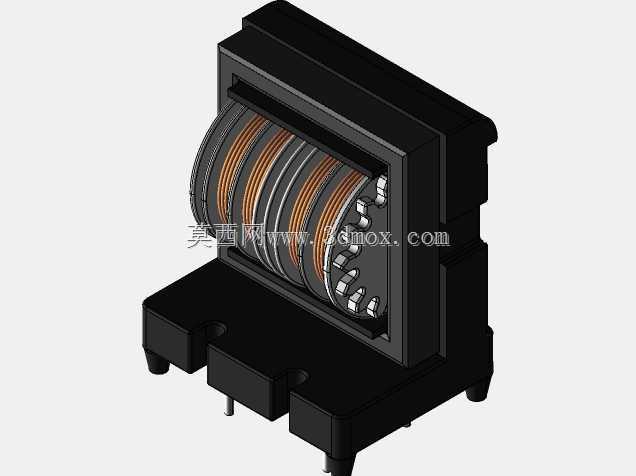

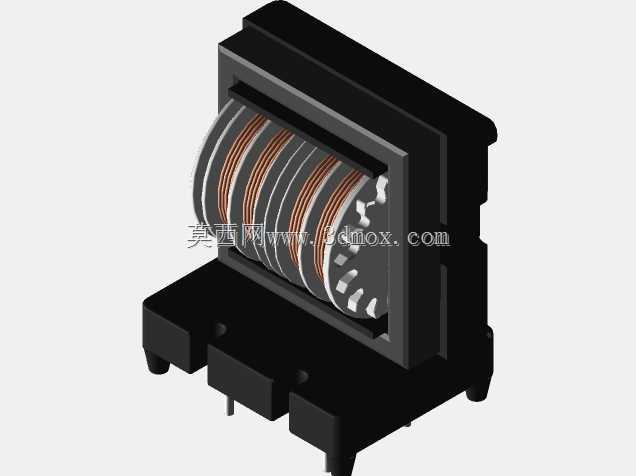

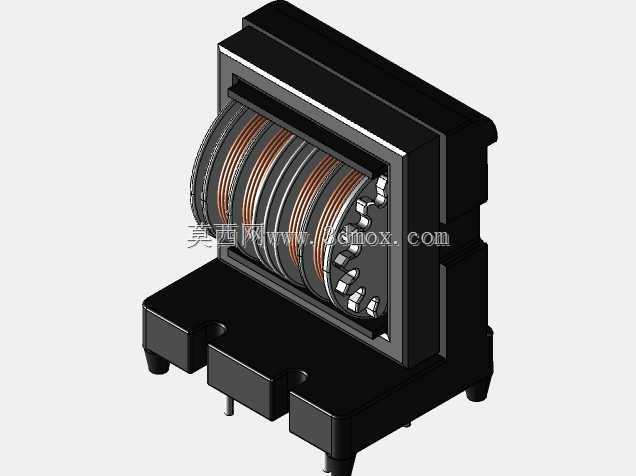

　　这款器件的结构设计围绕板端安装的边界约束展开，整体采用卧式安装的骨架结构，绕组部分被黑色绝缘塑壳完全包裹，既可以避免生产组装过程中绕组漆包线被周边结构件剐蹭破损，也能增加绕组与周边器件的爬电距离，满足安规设计中的绝缘间距要求。底座部分设置了两个对称的定位凸台，在插件作业时可以先将凸台卡入PCB对应的定位孔中，完成器件的预固定，避免过波峰焊时器件出现偏移、浮高的问题，底座下方伸出的插装引脚按照标准间距排布，适配常规PCB的孔径设计，不需要额外定制特殊焊盘。

　　尺寸边界上，这款器件引脚间距为10x12.5mm，整体长度26mm、宽度32mm，布局时需要在PCB输入端口位置预留对应的安装区域，器件安装后的整体高度不会超出常规板卡的器件限高要求，周边布局时需要注意在绕组塑壳外侧预留至少1mm的安全间隙，避免与周边的高压器件、散热结构件产生干涉。绕组部分采用多组线圈分层绕制的结构，不同绕组之间设置绝缘隔层，保证共模、差模滤波的电感参数满足设计要求，引脚与绕组的连接端采用浸锡处理，降低接触电阻，避免大电流通过时出现局部过热的问题。

　　从设计思路来看，这款器件没有采用额外的金属屏蔽外壳，而是通过塑壳内部的绕组排布优化来抑制磁场外泄，在满足滤波性能要求的前提下压缩了整体体积，同时降低了器件的物料成本，适合大批量生产的板卡选型使用。底座的安装脚设计做了圆角过渡，避免插件时应力集中导致塑壳开裂，引脚的长度适配常规波峰焊的工艺要求，过炉后不需要额外做过长的剪脚作业，减少生产工序。在进行整机结构设计时，需要注意这款器件的顶部与壳体结构件之间预留足够的间隙，避免组装时压伤塑壳导致绕组受损，同时在走线时，输入输出的走线需要分开排布，避免输入侧的干扰通过走线耦合直接绕过滤波器，影响实际的滤波效果。

　　对于结构设计人员来说，在进行板卡布局时调用这款三维模型，可以精准核对器件的安装占位、引脚位置，提前排查与周边结构件、接插件的干涉问题，不需要反复打样验证安装尺寸；对于硬件选型人员来说，通过模型可以直观确认器件的外形尺寸是否满足板卡的限高、空间约束，评估不同布局方案下的器件排布合理性。这类滤波器件的结构看似简单，但每一处尺寸细节都对应着生产工艺、安规要求、应用场景的实际约束，比如塑壳的壁厚设计既要满足绝缘强度要求，又要避免过厚导致成型时出现缩痕，引脚的排布既要符合通用插装标准，又要保证绕组的出线路径最短，降低引线带来的寄生参数对滤波效果的影响。
