带USB输出的欧标V4分压器结构设计

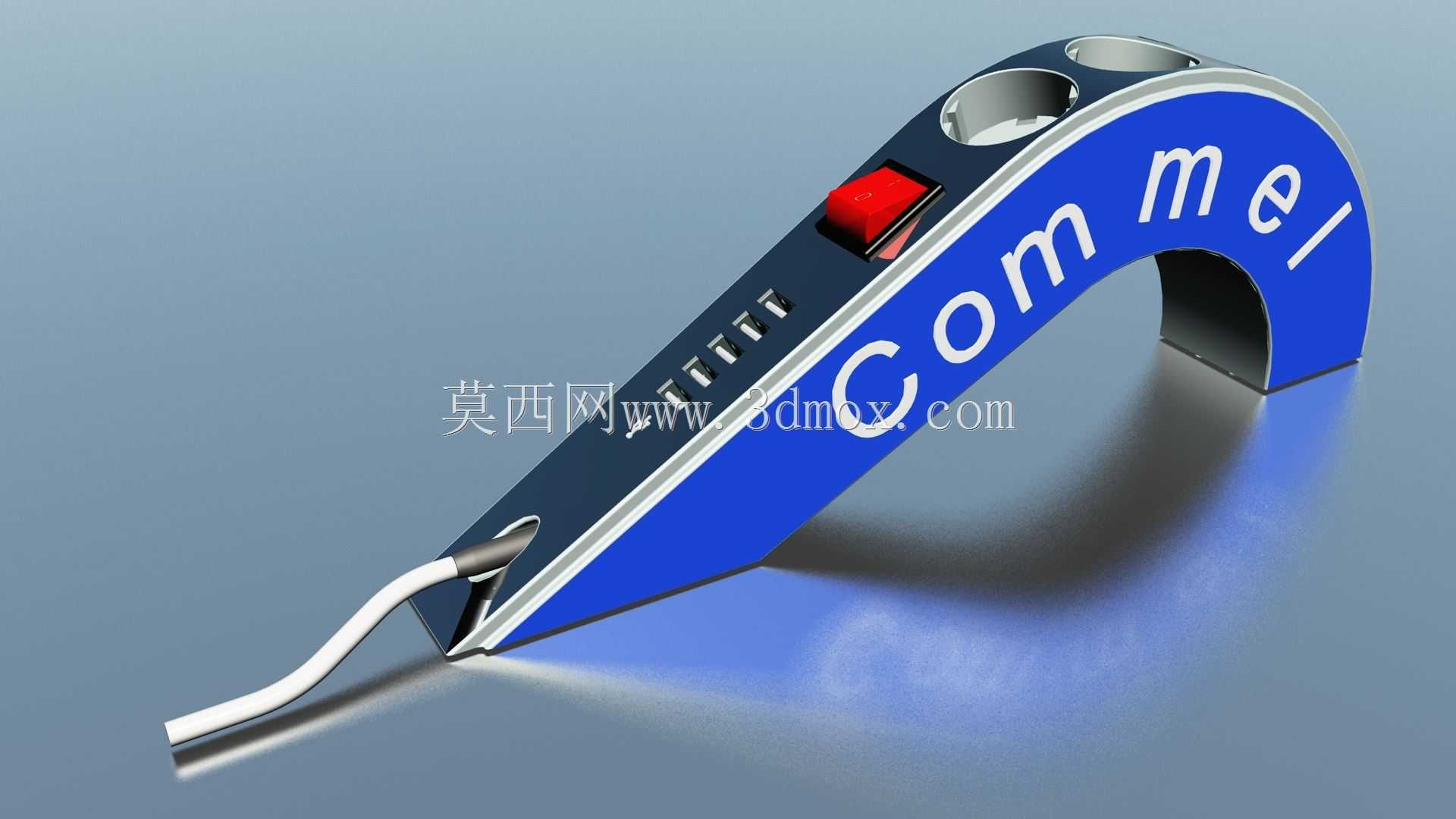

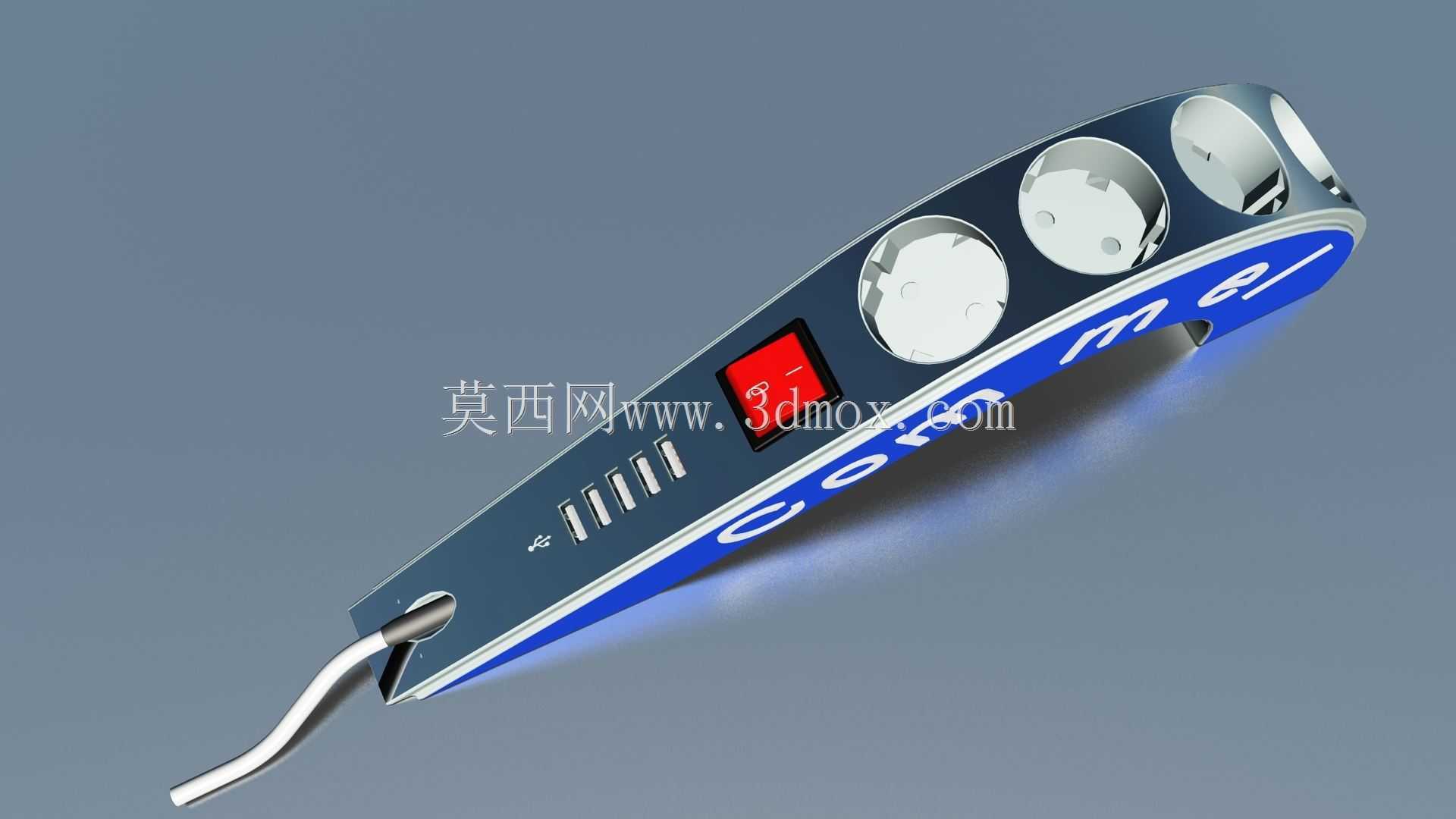

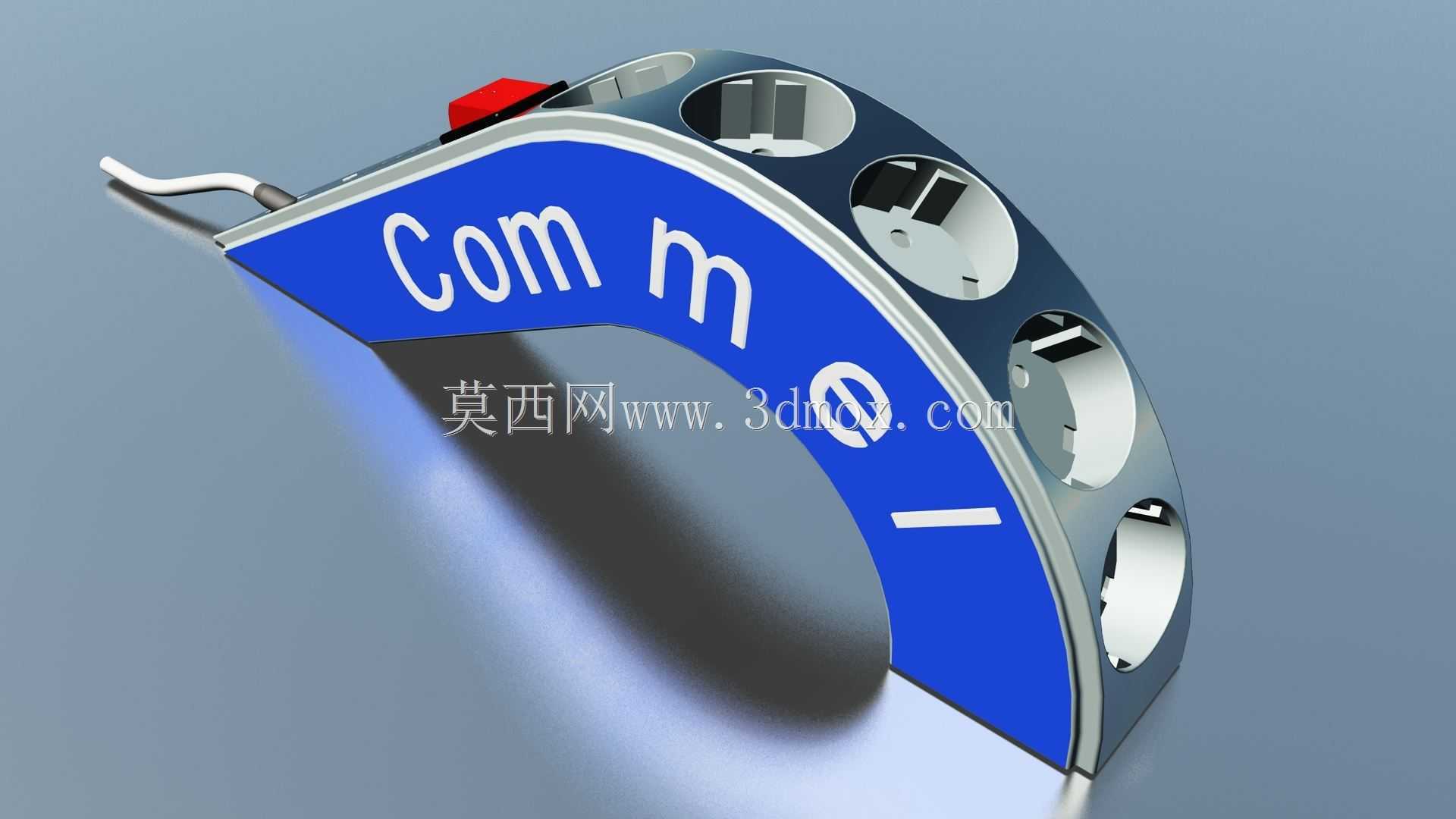

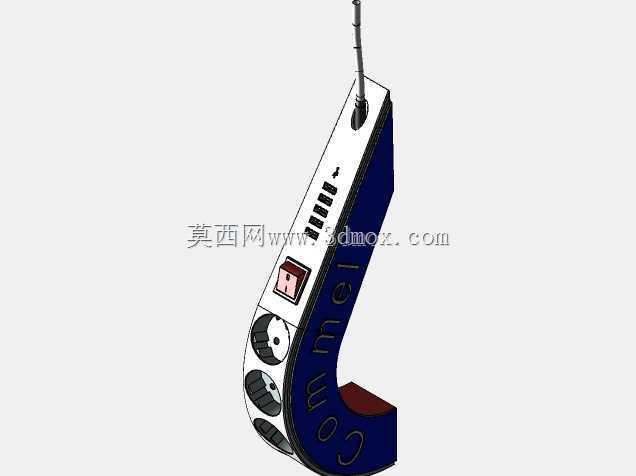

　　这款带USB输出的分压器产品，核心定位是桌面级小功率市电转换场景，主要面向办公桌面、家用床头、小型工作台这类需要同时给市电小设备和数码产品供电的使用环境，解决传统插排体积大、USB模块外置占用空间的痛点。从结构设计来看，整体采用弧形弯板的一体化壳体造型，没有多余的外置突出结构，壳体弯折角度经过反复校核，刚好适配桌面边缘的放置姿态，底部贴合平面的接触边做了窄边倒角处理，既可以平放在平整台面上，也能卡在厚度15-25mm的桌面边缘使用，不会出现滑落、硌边的问题。壳体上半部分预留的三个圆形插孔位，严格遵循欧标插座的孔位间距标准，孔中心距保持40mm的安全间距，相邻插头插入时不会出现干涉，哪怕是大尺寸的欧标电源插头，

　　也能保证三个插孔同时满配使用，不会出现插了一个插头挡住相邻插孔的常见问题。侧面布置的红色船型开关，位置选在壳体侧面靠近出线端的区域，开关按压行程做了2mm的冗余设计，按压反馈清晰，不会出现误触或者按动卡滞的问题，开关的安装位做了嵌入式沉台，开关表面和壳体外弧面基本齐平，日常放置或者挪动的时候不会被外物剐蹭误触发。壳体侧面排布的四个USB输出接口，接口端面和壳体侧面保持垂直，插拔USB线的时候受力方向和壳体支撑面平行，不会因为插拔力导致设备侧翻，接口内部的固定座做了加强筋支撑，反复插拔500次以上也不会出现接口松脱、壳体开裂的问题。出线端的位置做了弧形的出线护套，电源线从壳体最低端引出，出线角度向下倾斜15度，

　　平放在桌面的时候电源线不会被壳体压住，线体弯折半径控制在15mm以上，符合电源线耐弯折的测试标准，长期使用也不会出现线芯断裂的问题。内部的分压模块布局做了分层处理，高压市电部分和低压USB输出部分之间预留了6mm的电气间隙，中间加了绝缘隔离挡板，避免高压串入低压回路引发安全问题，分压电路的发热元件布置在靠近壳体上半部分的区域，壳体对应位置预留了隐藏式的对流散热缝隙，平时看不到开孔，不会进灰或者掉入杂物，但是能保证内部热量顺着缝隙自然散出，满负载运行的时候壳体表面温度不会超过45摄氏度，符合家用小电器的温升标准。整个壳体的壁厚控制在2.2mm，采用阻燃PC材质注塑成型，弯折部位的壁厚做了均匀过渡，没有出现壁厚突变导致的注塑缩痕，壳体的拼接缝采用卡扣加超声波焊接的方式，拼接缝隙控制在0.1mm以内，没有明显的合模线外露，外观整体性很强。安装边界方面，产品整体长度控制在180mm以内，最宽处65mm，最高处42mm，占用桌面面积不到普通A4纸的十分之一，哪怕是狭小的桌面边角也能轻松放置，底部没有额外的固定孔，完全靠自身重力和底部的防滑胶垫固定，挪动的时候不需要拆卸，随拿随用。实际使用中，这款分压器可以同时给三个欧标插头的小功率设备供电，比如桌面台灯、小型适配器、电烙铁支架这类功率不超过2500W的设备，同时四个USB接口可以给手机、蓝牙耳机、小型数码外设提供5V低压供电，不需要额外占用市电插孔插充电头，有效提升了桌面空间的利用率。

　　设计过程中特意规避了传统插排的方正造型，弧形的外轮廓没有尖锐的棱角，日常使用中哪怕碰到也不会刮伤手臂或者磕碰桌面物品，壳体表面做了细磨砂处理，不容易残留指纹和污渍，日常擦拭清洁也很方便。内部的走线槽做了一体式的压线结构，电源线进入壳体后先被压线码固定，哪怕外力拉扯电源线，受力点也在压线码位置，不会直接拉扯内部的焊接端子，避免出现接线松脱的隐患。插孔内部的保护门结构做了联动设计，只有当欧标插头的两个插脚同时插入的时候才会打开保护门，单孔插入的时候保护门处于锁止状态，避免儿童误触将异物插入插孔引发触电风险，保护门的弹簧力度经过调校，插头插入的力度控制在20N左右，既不会太松导致接触不良，也不会太紧导致插拔费力。
