0201规格贴片电阻三维结构设计

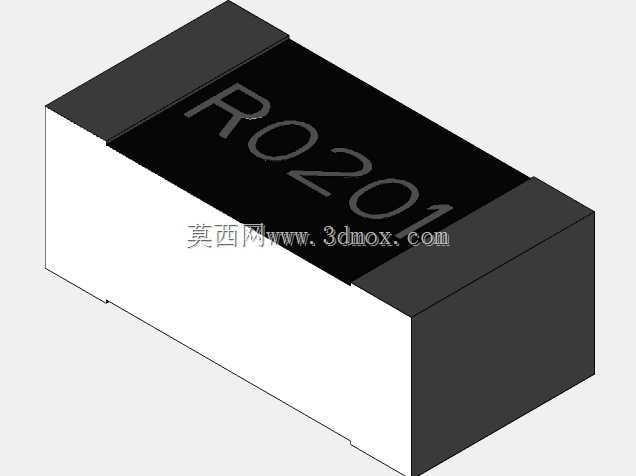

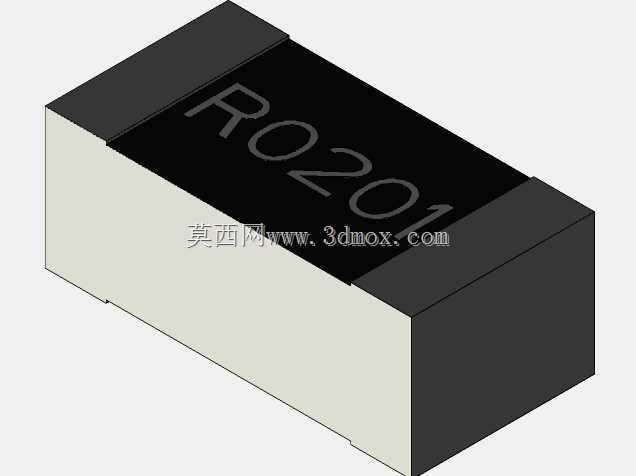

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，0201封装的贴片电阻是高密度布板场景下的常用无源器件，这类超小型片式电阻的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的准确性，很多刚接触高密度PCB设计的工程师，容易忽略这类微型元件的实际安装边界，导致生产阶段出现元件立碑、偏移、焊盘虚焊等批量问题。这款0201贴片电阻的三维结构，严格按照实际量产元件的外形公差搭建，整体长度控制在0.6mm，宽度为0.3mm，本体高度0.23mm，两端的电极端帽尺寸完全匹配行业通用焊盘设计规范，端帽的倒角、本体表面的标识区域都做了1:1还原，没有做过度的简化处理。从设计思路上看，

　　建模时优先考虑了PCB装配仿真的需求，没有添加多余的装饰性特征，本体的陶瓷基体部分与两端的金属电极做了独立的实体拆分，方便后续做热仿真时赋予不同的材料属性——陶瓷基体的导热系数、金属端帽的导电导热参数都可以直接匹配实际物料的物性表，不需要再对模型做二次拆分处理。实际选型应用中，这类0201电阻多用于空间受限的便携电子产品，比如TWS耳机主板、智能穿戴设备的核心板、手机的射频前端模块，这些场景下板内空间寸土寸金，元件的实际占位高度、与周边元件的安全间距都需要精确核算，三维模型的尺寸偏差如果超过0.02mm，就可能导致结构设计阶段的干涉检查失效，后期开模后出现元件与壳体屏蔽罩碰撞的问题。很多工程师在调用这类元件模型时，

　　容易忽略端帽的下沿突出尺寸，实际上量产的0201电阻端帽会向本体底部有微小的延伸，这个特征直接决定了焊盘与元件电极的接触面积，建模时如果把端帽做成与本体侧面齐平的结构，做焊膏量仿真时就会出现计算偏差，导致钢网开孔厚度判断错误，回流焊时焊膏量不足引发虚焊。这款模型在搭建时，特意还原了端帽底部的微凸特征，同时本体表面的标识字符做了浅浮雕处理，既还原了实物的外观特征，又不会因为字符特征过深导致网格划分时出现畸形单元，影响后续有限元分析的计算效率。在做整板的跌落仿真时，这类微型元件的结构强度也是需要重点校核的部分，模型的本体与端帽的连接位置做了符合实际工艺的过渡处理，不是简单的布尔拼接，能够更准确地模拟跌落过程中元件受到冲击时的应力分布，

　　帮助工程师提前判断是否需要在元件周边增加点胶加固的工艺。另外，在做SMT产线的贴装仿真时，模型的顶部平面度完全匹配实物的公差范围，能够准确模拟吸嘴拾取元件时的接触状态，避免因为模型顶部曲面偏差导致吸嘴吸附力计算错误，提前预判贴装过程中可能出现的抛料问题。不同于大封装的电阻元件，0201这类超小型元件的安装公差带非常窄，焊盘的宽度、两焊盘之间的间距、钢网的开孔偏移量都需要和元件实际尺寸精准匹配，这个三维模型的所有安装基准面都设置在元件底部与焊盘接触的平面，导入PCB设计软件时可以直接对齐封装原点，不需要额外调整坐标基准，能够大幅提升结构设计阶段的效率。很多新手工程师在做高密度布板时，习惯直接调用软件自带的通用封装模型，这类模型往往只标注了长宽高的基本尺寸，忽略了端帽的实际宽度、本体的边角倒角这些细节，导致做DFM分析时出现误判，把原本符合工艺要求的布局判定为干涉，或者把实际存在风险的间距判定为合格，给后续生产埋下隐患。这款模型在细节处理上，把本体陶瓷部分的边角做了符合实际工艺的微小倒角，还原了量产元件烧结成型后的边角特征，不会出现直角锐边的不符合实际的结构，在做热应力仿真时，也能避免直角位置的应力集中计算异常，得到更贴近实际工况的仿真结果。
