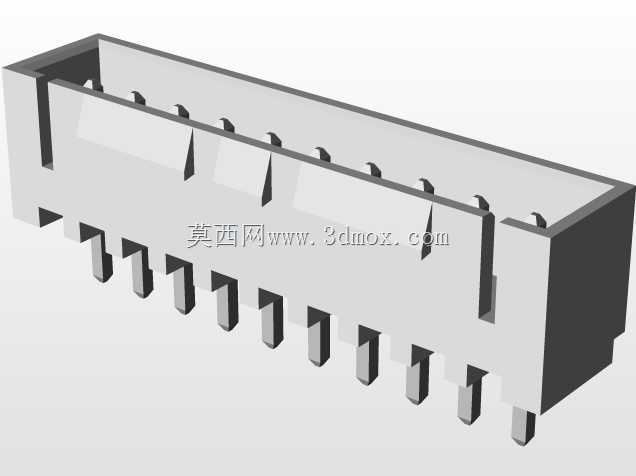

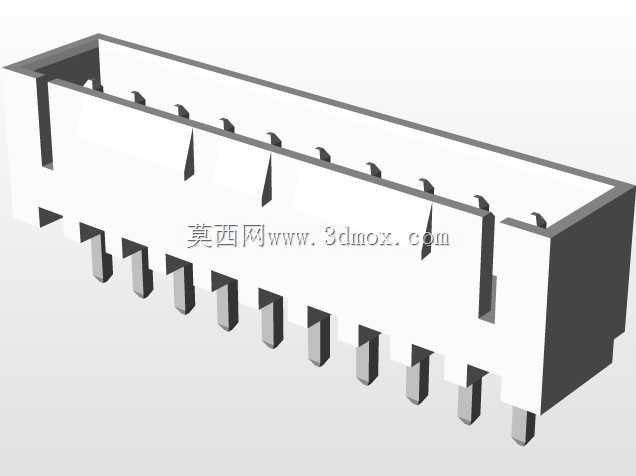

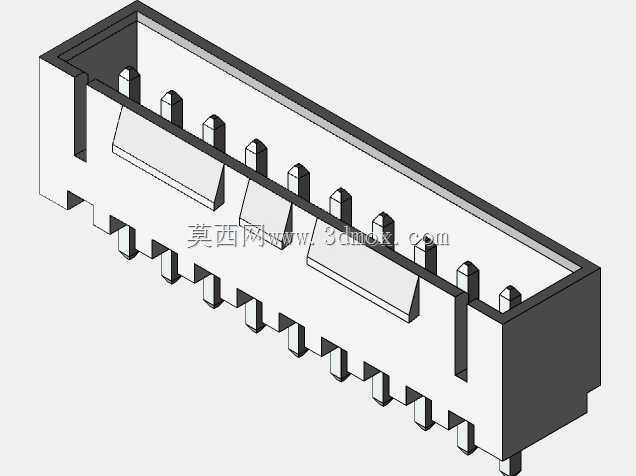

10针2.5mm节距THT公接头连接器结构

　　在工业控制板卡、消费电子主板、嵌入式设备内部的板间连接场景里，这类直插式公接头是实现板对板、线对板信号与小电流传输的核心基础部件，很多工程师在做PCB布局、整机结构堆叠的时候，往往会因为接插件的安装尺寸偏差、干涉问题反复调整板卡固定位，精准的三维结构模型能在设计阶段就把安装边界、配合公差的问题提前规避，省去后期打样试装的反复修改成本。

　　这款接插件采用THT通孔焊接的安装方式，相比表贴接插件，通孔焊接的引脚与PCB结合强度更高，能承受一定的插拔力与振动载荷，适合在工业现场存在小幅振动的设备内使用，比如小型PLC扩展模块、伺服驱动的信号转接板、工控机的IO扩展接口位置，都能看到同规格接插件的应用。它的节距设定为2.5mm，是电子接插件领域非常通用的间距规格，适配市面上绝大多数同节距的母座、排线压接端子，通用性较强，不需要额外定制配套连接件，能降低整机的物料采购与维护成本。

　　从结构设计来看，这款公接头的绝缘基座采用耐高温工程塑料材质的结构设计，基座上设置了10个独立的引脚固定槽，每个槽位对应一根导电插针，插针的伸出长度经过精准计算，既能保证穿过PCB焊接孔后有足够的上锡长度，又不会因为伸出过长在焊接后与板上其他低矮元件产生干涉。基座两侧设计了带斜度的导向卡扣结构，在与母座对插的时候，斜度结构能起到导向导入的作用，降低插针对偏导致的插针弯折风险，卡扣卡合后能提供一定的保持力，避免设备运输、运行过程中因为振动出现接插件松脱、接触不良的问题。基座底部设计了一排定位凸台，对应PCB上的定位孔，在波峰焊之前的插件工序里，凸台能先卡入PCB定位孔，实现接插件的预固定，不需要额外的治具压合就能保证接插件在PCB上的位置度，提升插件工序的作业效率，也能避免焊接过程中接插件移位导致的引脚偏斜。

　　尺寸边界上，这款接插件整体长度控制在27.4mm，宽度5.8mm，整体高度7mm，属于低矮型的板端接插件，在做板卡堆叠的时候，不会占用过多的板上垂直空间，适合在空间紧凑的设备内部使用，比如薄型工控模块、手持检测设备的内部板卡连接场景，这个高度尺寸能适配10mm以内的板间间距要求。插针的排列严格遵循2.5mm节距的尺寸链，相邻插针的中心距公差控制在接插件行业通用的±0.1mm范围内，既能保证焊接时引脚能顺利穿入PCB的标准孔径，又能保证与母座对插时每根插针都能准确对应母座的接触弹片，避免出现插针错位、接触电阻过大的问题。基座的壁厚设计经过强度校核，在正常插拔力作用下不会出现基座开裂、变形的问题，同时壁厚又不会过厚导致整体尺寸超出设计边界，在结构强度与安装空间之间做了平衡。

　　在实际选型应用中，工程师可以直接调用这个三维模型导入PCB结构设计文件，提前核对接插件与周边电容、电阻、芯片等元件的安全距离，尤其是接插件尾部焊接引脚的伸出长度、基座两侧卡扣的活动空间，都能在三维装配环境里做干涉检查，避免后期打样后出现接插件与外壳、相邻板卡碰撞的问题。对于做线束加工的从业者来说，这个模型也能用来核对配套母座、排线的压接尺寸，保证线束端与板端接插件的配合精度，减少现场装配时的修配工作量。这类接插件的导电插针一般采用黄铜镀锡的工艺，接触电阻低，耐氧化性能好，能满足小功率信号传输、低压小电流供电的连接需求，在民用电子、工业控制、仪器仪表等多个领域的板卡连接场景都有广泛应用，精准的三维结构能帮助设计人员在产品开发阶段就完成接插件的布局校核、装配模拟，提升整体设计的可靠性，减少后期设计变更的次数。
