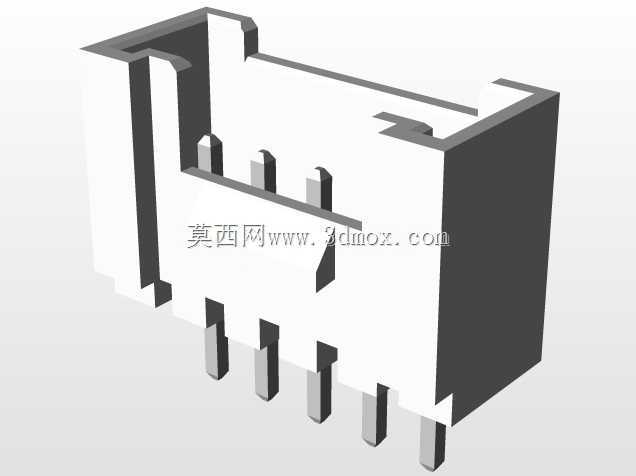

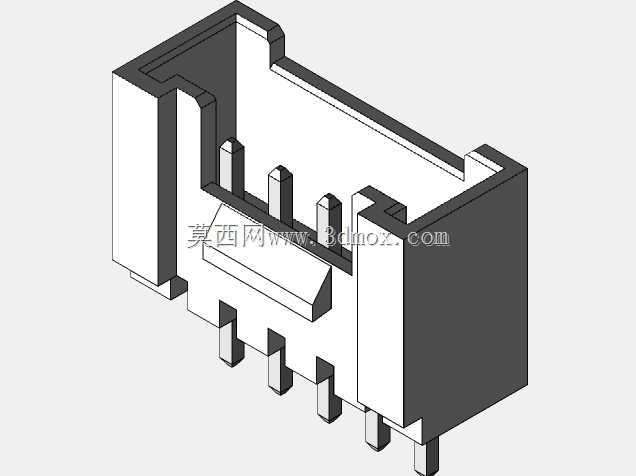

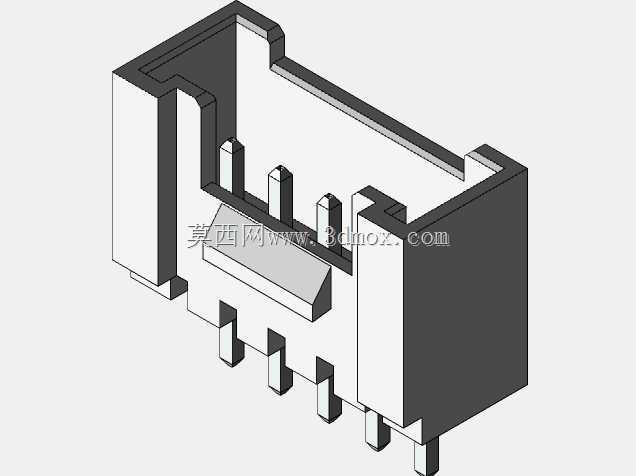

五针2mm节距THT卧式公接插件结构

　　做板级互联结构设计快十二年，经手的板对板、线对板接插件选型建模没有一千也有八百，这次做的五针THT公接插件，是针对小尺寸工控板、小型传感模块内部供电与信号传输场景做的标准化结构，适配当前紧凑型电子设备内部空间局促、板上元件排布密度高的实际装配需求。

　　先从实际应用场景说，这类2mm节距的直插公头，大多用在小型PLC扩展模块、手持检测设备内部主板与功能子板的连接，还有部分消费类小型家电的控制板与电源板的互联场景，相比贴片类接插件，THT直插结构的焊脚穿过PCB板孔焊接，机械抗拉力更强，能承受设备日常使用中可能出现的轻微震动、线材拉扯，不会像部分细间距贴片接插件那样，受外力后容易出现焊盘脱落、引脚虚接断开的问题，在工业现场使用的小型传感节点、便携检测仪器里，这类结构的可靠性经过了大量实际项目验证。

　　从功能特性上看，这款五针公头的针脚采用2mm标准节距，是行业内通用的小间距接插件规格，适配市面上同节距的母座，不需要额外开模定制配对件，选型替换成本很低。接插件外围做了一体式的绝缘防护围边，一方面是在插合过程中给公针提供导向，避免插合歪斜导致针脚弯折，另一方面围边高出针脚顶端一定距离，在板上堆叠装配或者人工焊接作业时，能避免异物直接触碰针脚造成短路，也能减少焊接过程中焊锡飞溅沾到针脚根部导致的相邻针脚连锡问题。针脚排布采用单排直列设计，焊接时PCB上的过孔可以做一字排开，布线时走线路径更顺畅，不会出现针脚交错导致的板层走线绕路问题，对于双面板甚至单层板的布线友好度很高。

　　设计思路上，首先是严格控制安装边界尺寸，整体长度控制在11.98mm，宽度7.7mm，安装后高出板面的高度为5.1mm，这个尺寸是经过多轮板上排布验证的：宽度方向不会占用相邻0805封装阻容件的排布空间，长度方向在板边安装时，不会超出PCB常规的板边禁布区范围，高度方向适配设备内部上下壳体之间的预留间隙，不会出现接插件顶壳的问题。焊脚部分做了阶梯式的限位结构，当接插件插装到PCB上时，限位台阶会贴住PCB板面，保证所有针脚露出PCB背面的长度一致，过波峰焊的时候不会出现接插件高低倾斜、焊脚吃锡深度不一致的问题，能有效提升焊接良率。绝缘本体的两侧做了内凹的卡扣位，和配对母座插合时，母座上的弹性卡舌会卡入这个凹槽，提供足够的插合保持力，避免设备受震动时接插件松脱，同时这个卡扣位的深度做了合理控制，拆卸时用普通镊子就能轻松撬动分离，不会因为卡扣过紧导致拆卸时损坏板上焊盘。

　　建模过程中特意把绝缘本体的拔模斜度做了精准控制，所有外壁的拔模角度适配常规注塑模具的出模要求，内壁的针脚固定槽做了防转结构，针脚压入本体后不会出现转动、轴向窜动的问题，每个针脚的焊接端做了轻微的倒角，插装到PCB过孔的时候能自动导正，不会出现针脚怼在孔边无法插装的情况。另外考虑到批量生产的公差累积问题，针脚的中心距公差控制在±0.05mm以内，绝缘本体的外围尺寸公差控制在±0.1mm，既能保证和不同厂商生产的同规格母座的互换性，也不会因为公差过严导致注塑生产良率下降。

　　实际选型使用的时候，需要注意PCB上对应的安装过孔直径建议设置为0.8mm，焊盘直径设置为1.4mm，过孔中心距严格按照2mm节距排布，接插件安装位周边3mm范围内不要布置高度超过4mm的元件，避免插合母座时出现干涉。如果是用在有三防漆涂覆要求的板卡上，建议在接插件本体周边做0.5mm的阻焊坝，避免三防漆渗入接插件针脚接触区域导致接触不良。这类接插件的额定电流一般可以做到每针3A，足够覆盖小型模块的供电与信号传输需求，接触电阻稳定，在-40℃到85℃的工作温度范围内都能保持稳定的连接性能，不管是工业类宽温设备还是普通消费类电子产品都能适用。
