MS4525单边端口压力传感器结构设计

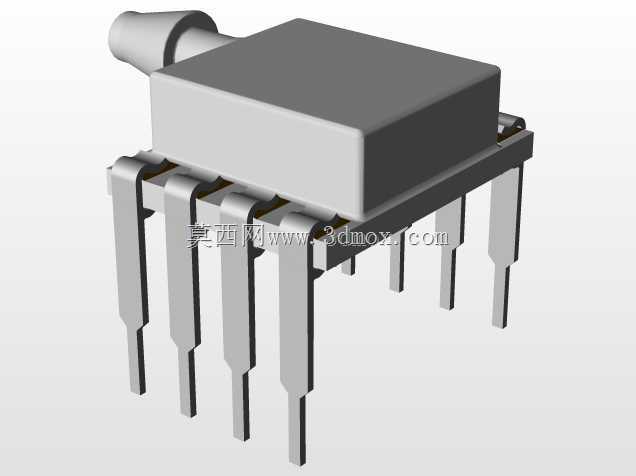

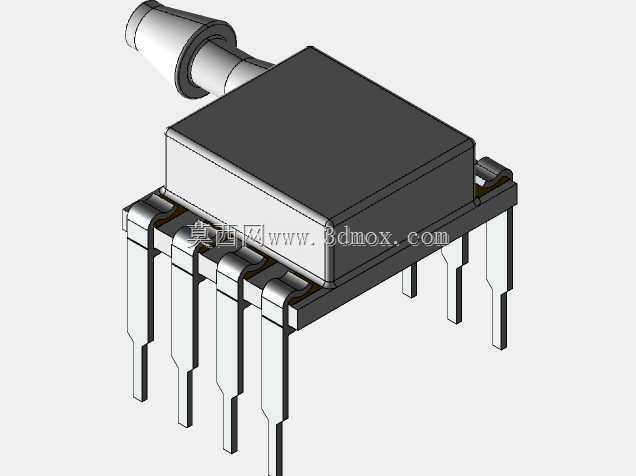

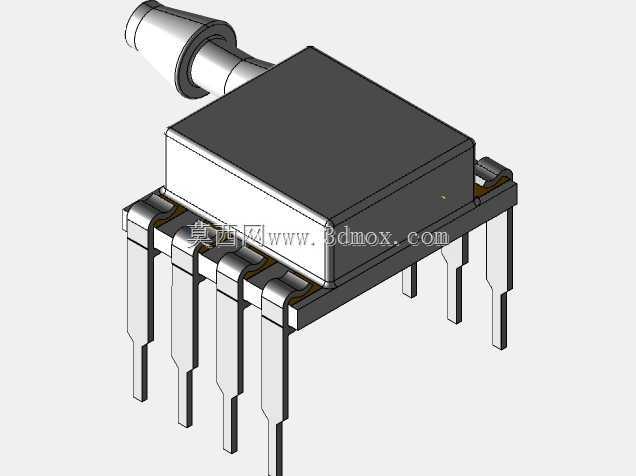

　　和通用直插集成芯片的引脚间距完全匹配，不需要在PCB设计时做特殊的焊盘定制，能直接套用标准DIP封装的布局规则，降低板卡设计的适配成本。整体封装的外形尺寸控制在长17.4mm、宽12.4mm、本体高度9mm的范围内，侧伸的引压接口为阶梯式宝塔结构，能直接适配常规内径的柔性气动软管，装配时不需要额外的快插接头，直接将软管套入接口段即可完成气路连接，配合管箍或者密封胶就能达到可靠的气路密封效果，适合小流量、低压力范围的气体压力检测场景。从结构设计的逻辑来看，这款传感元件的封装本体采用方形塑封结构，将敏感芯体完全包裹在塑封壳体内部，仅通过侧方的引压通道将被测气体引导至芯体感应面，引脚从封装本体的两侧平行引出，插装后引脚穿过PCB焊盘，在气动控制回路、医疗呼吸设备、小型工业气路监测这类对安装空间有严格限制的场景里，压力传感元件的选型往往要在测量精度、安装适配性、结构可靠性之间做反复权衡，这款单边引压端口的板载压力传感器，就是针对这类紧凑安装场景做的结构优化设计。不同于双侧引压的差压型传感元件，这款产品采用单侧侧向引压的结构，引气接口从封装本体侧方伸出，不需要在PCB板上开设对应引压通道的过孔，能直接适配单层板或者布线密度较高的控制板布局，对于需要把气路接口布置在板卡侧边的设备来说，这种结构能省去额外的气路转接件，减少气路泄漏点的同时压缩整体装配高度。从安装边界来看，这款元件采用THT通孔插装的封装形式，引脚节距为标准2.54mm，

　　波峰焊或者手工焊接都能实现可靠的电气连接，引脚的长度预留了足够的焊接余量，即使板卡厚度在1.2mm到2.0mm的常规范围内，都能保证焊锡充分浸润引脚，避免虚焊问题。在实际设备应用中，这类单边引压的压力传感器常被用于正压或者负压的单点检测，比如小型制氧机的输出气路压力监测、真空吸盘的负压到达检测、气动夹具的夹紧压力确认，这些场景不需要测量两点之间的压力差，只需要监测单路气路的压力值是否在设定区间内，采用这种单边引压的结构能最大程度简化气路设计，不需要将被测气路拆分到传感元件的两侧。设计建模时需要特别注意引压接口和封装本体的同轴度，要是引压通道的轴线和封装本体的安装基准面出现偏斜，装配后软管会出现别劲的情况，

　　长期使用可能导致接口处开裂或者气路泄漏；同时引脚的位置度需要严格控制在±0.1mm的公差范围内，否则插装时会出现引脚无法对准焊盘的问题，强行插装可能导致引脚弯折，甚至损坏内部的传感芯体。另外，塑封本体的边角做了小尺寸的倒角处理，一方面是注塑成型时的工艺需要，避免尖角处出现填充不满的缺陷，另一方面也能在装配时减少元件和周边元器件的干涉，哪怕板卡上相邻位置布置了其他直插元件，小倒角的结构也能留出足够的装配操作空间。引压接口的阶梯段做了防滑的滚花细节处理，当软管套入后，软管内壁会和滚花的凹槽形成嵌合，即使气路出现瞬时的压力波动，软管也不会从接口处滑脱，提升气路连接的可靠性。对于结构设计人员来说，在做板卡布局时，

　　除了要预留元件本身的安装空间，还要在引压接口的伸出方向预留至少15mm的软管装配空间，方便装配时操作软管套接，同时要避免在引压接口周边布置过高的元器件，防止软管弯折导致气路堵塞。这类传感元件的结构设计没有追求冗余的功能扩展，而是完全围绕紧凑安装、便捷装配、可靠连接这几个核心的工程需求做优化，没有多余的结构特征，每个尺寸的设定都对应实际装配和使用的要求，比如9mm的本体高度，刚好能适配多数小型设备内部板卡到外壳的间隙，不需要为了避让元件额外抬高外壳的高度，12.4mm的宽度也刚好匹配2.54mm节距下8引脚封装的标准宽度，能和同封装尺寸的其他芯片保持一致的布局间距，提升板卡的空间利用率。在建模过程中，需要准确还原引脚的折弯角度和伸出长度，要是引脚的折弯位置出现偏差，插装后元件本体可能会浮高，导致焊接后元件倾斜，一方面影响引压接口的朝向，另一方面也可能导致相邻引脚的焊锡短路。引压通道的内孔尺寸也需要准确还原，因为内孔的通径会直接影响气路的响应速度，要是建模时随意缩小内孔尺寸，会导致压力传递滞后，影响传感器的响应时间，无法满足高速压力检测的需求。
