8针2.5mm节距内螺纹连接器结构设计

　　在工业控制、小型电子设备的内部布线场景里，板对线连接的可靠性一直是结构设计人员需要重点考量的环节，这类8针内螺纹连接器，正是针对小空间内的多线路稳定连接需求开发的接插部件。日常选型时经常会遇到安装空间局促、接线后需要防松脱的场景，这款连接器的尺寸边界控制得十分紧凑，整体长度22.2mm、宽度4mm、高度10.5mm，2.5mm的针脚节距刚好适配常规0.5平方毫米以下的信号传输线，不会出现针距过近导致的线间绝缘不足问题，也不会因为节距过大浪费PCB板上的安装面积。

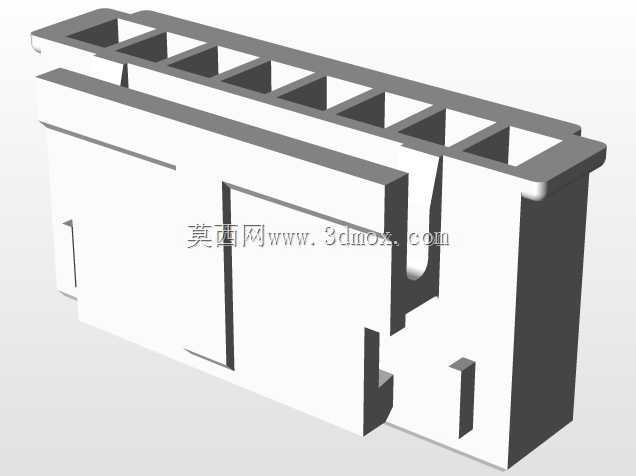

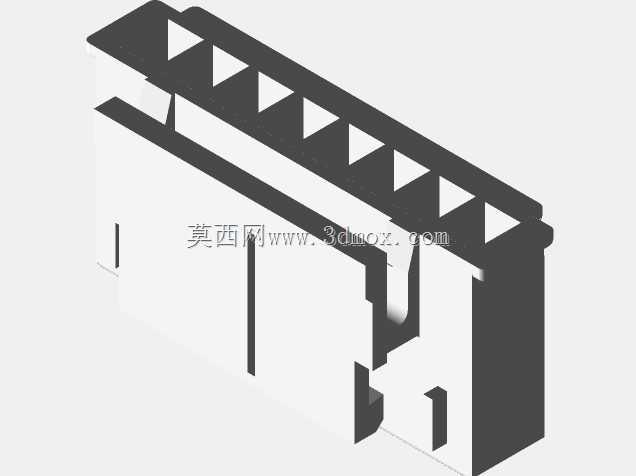

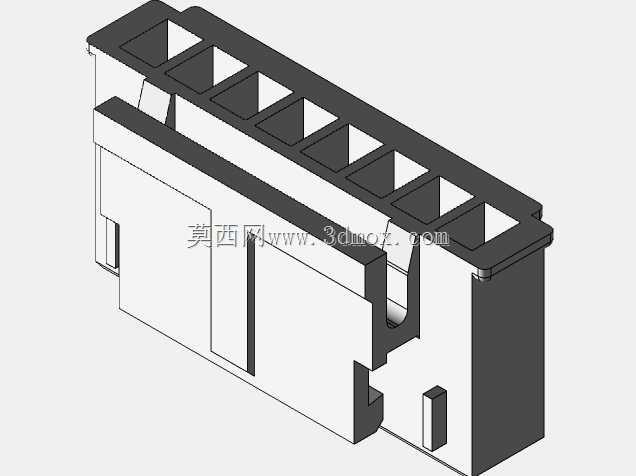

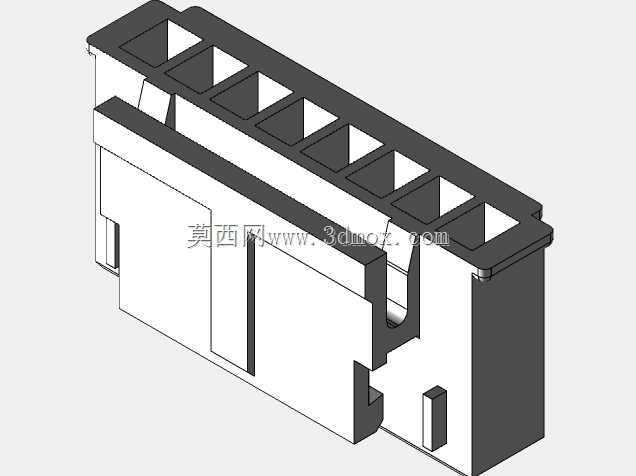

　　从结构设计思路来看，这款连接器采用了单侧带内螺纹锁紧的结构，区别于普通无锁紧的塑壳接插件，配套的公端插入后，可以通过侧面的内螺纹结构拧入锁紧螺钉，避免设备在振动工况下出现接插件松脱、信号中断的问题，这一点在车载小型控制模块、工业传感器接线端的应用中尤为重要，很多现场故障都来源于接插件无锁紧，长期受设备运行振动影响出现接触不良。塑壳主体采用了带定位凸台的侧边设计，安装时可以直接卡在PCB板的预开定位槽内，过波峰焊时不会出现壳体偏移，针脚的位置度公差控制在0.1mm以内，保证插针与PCB焊盘的对中度，减少虚焊风险。

　　实际使用过程中，这款连接器的8个针位可以同时传输多路低压控制信号，单针额定载流可以满足3A以内的信号或小功率供电需求，内螺纹的锁紧结构不需要额外增加卡扣配件，装配时只需要一把小号十字螺丝刀就能完成锁紧操作，比传统的卡扣式接插件更适合维修空间狭小的设备内部。壳体上部的分隔式槽位设计，是为了在插针压接导线后，给每根导线预留独立的走线空间，避免多根导线在壳体内挤压出现绝缘皮破损，相邻槽位之间的隔筋厚度控制在0.3mm，既保证了绝缘隔离的效果，又不会额外增加壳体的整体宽度。

　　在安装边界的考量上，这款连接器的底部针脚伸出长度适配1.6mm厚度的常规PCB板，焊盘设计时只需要按照针位排布预留直径1.0mm的金属化过孔即可，连接器本体距离PCB板表面的高度为10.5mm，不会和板上其他高度在8mm以下的贴片元件产生干涉，设计PCB布局时可以在连接器侧边预留2mm的操作空间，方便后期接线和锁紧螺钉的操作。侧面的内螺纹孔采用了铜嵌件设计，不是直接在塑壳上攻丝，避免多次拆装后出现螺纹滑牙的问题，铜嵌件在塑壳注塑时就预埋到位，嵌件与塑壳之间带有防转滚花结构，拧动螺钉时嵌件不会跟转，保证锁紧的可靠性。

　　很多设计人员在选型小间距连接器时，容易忽略接插件的防松设计，往往在设备样机测试阶段没问题，到了现场运行几个月就出现接触不良的故障，这款带内螺纹锁紧的8针连接器，刚好填补了小尺寸接插件无可靠锁紧的空白，既控制了整体安装尺寸，又通过预埋铜螺母的结构实现了螺纹锁紧，不需要在连接器周边额外设计固定压片，简化了整体结构的装配工序。塑壳的导向槽设计在接口的上下两侧，公端插入时只有唯一的对位方向，不会出现插反的问题，装配工人不需要额外识别对位标识，就能快速完成插合操作，降低生产线的装配出错率。针脚的端部采用了倒角设计，插入公端母座时不会刮伤接触件的镀层，保证长期使用后的接触电阻稳定，不会因为镀层磨损出现接触压降过大、接头发热的问题。
