单刀双掷THT继电器29mm长13.5mm宽25.5mm高

　　在工业控制板卡、小型自动化设备的信号切换回路里，直插式继电器是最常见的弱电控制强电的隔离执行元件，这款单刀双掷结构的THT继电器，是针对PCB板直插安装场景设计的，适配波峰焊、手工焊等常规板级焊接工艺，引脚间距符合通用直插元件的排布规范，不需要额外定制焊盘封装就能直接适配多数通用控制板的布局。从实际选型使用的角度看，这类继电器的核心作用是实现控制回路与负载回路的电气隔离，避免负载侧的电压波动、浪涌冲击损坏前端的MCU、PLC等控制核心，单刀双掷的触点结构可以同时实现一路常开、一路常闭的信号切换，既能控制负载的通断，也能同步输出触点状态的反馈信号，适合用在设备状态互锁、电源回路切换、小功率负载直接驱动这类场景里。做三维建模的时候，

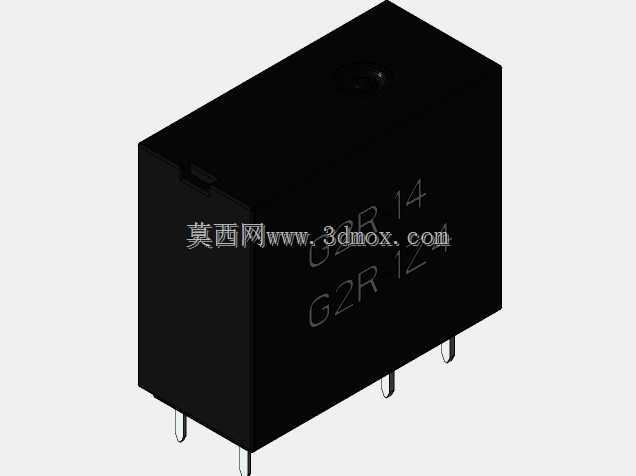

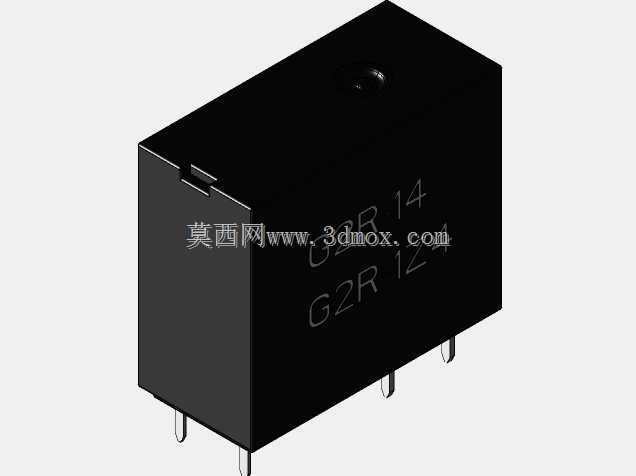

　　首先要卡准安装边界的尺寸，这款继电器本体长度29mm、宽度13.5mm、高度25.5mm，建模时要把引脚的伸出长度、引脚直径、引脚之间的中心距做精准还原，因为直插元件的焊盘位置一旦出现偏差，就会导致实际生产时插件无法顺利插入PCB，甚至出现引脚弯折、虚焊的问题。建模过程中还要考虑继电器本体与周边元件的安全间距，尤其是高压应用场景下，继电器本体与相邻的低压信号元件之间要留够爬电距离，不能只看本体的外形尺寸就直接布局，要结合实际的安规要求预留足够的空间。外壳部分的建模要还原实际的卡扣结构，这类小型继电器的外壳都是通过上下壳的卡扣扣合封装的，不需要额外的螺丝固定，建模时可以把外壳表面的丝印标识位置做出来，方便后续生成工程图的时候标注元件极性、触点定义，避免生产插件时出现方向插反的问题。从功能特性上看，这类小型功率继电器的触点带载能力适配多数小功率交流、直流负载，线圈侧的驱动电压覆盖常规的5V、12V、24V等工控常用电压等级，在设计控制回路的时候，只需要在线圈侧增加续流二极管就能吸收线圈断开时的反向电动势，保护前端的驱动元件。实际做设备布局的时候，要注意继电器的安装方向，尽量让继电器的引脚排布方向与PCB过波峰焊的方向平行，减少焊接时的连锡风险，同时要避免把继电器布置在发热量大的功率元件正上方，长期高温环境会加速继电器内部触点的氧化，缩短元件的使用寿命。建模时还要还原继电器顶部的手动测试按钮结构，

　　部分同规格的继电器会带手动强制触发的按钮，方便设备调试的时候不需要给线圈通电就能手动切换触点状态，排查回路故障，这个结构的尺寸虽然小，但如果做整机装配的干涉检查时遗漏，就可能出现按钮被周边结构件顶住、无法正常手动触发的问题。对于结构设计人员来说，这类标准直插元件的三维模型不需要做内部的电磁结构细节，只需要把外部的安装尺寸、引脚位置、本体轮廓做精准还原，就能满足PCB布局、结构干涉检查、整机BOM装配的需求，建模时要注意引脚的倒角处理，还原实际元件引脚端部的导向结构，这样在做虚拟装配的时候能更真实地模拟插件的过程，提前发现焊盘位置偏移、元件与结构件干涉的问题。在实际的设备应用里，这类继电器常被用在小型工控板的输出回路、

　　智能家居的控制模块、测试治具的信号切换单元里，相比贴片继电器，THT直插封装的继电器机械强度更高，抗振动性能更好，适合用在有一定振动的工业设备场景里，不会因为长期振动出现焊点脱落的问题。做模型的时候还要注意本体的拔模角度，这类塑料外壳的元件都是注塑生产的，外壳侧壁有符合注塑工艺要求的拔模斜度，建模时如果做成完全垂直的侧壁，虽然尺寸上看起来差别不大，但和实际元件的外形会有偏差，做结构干涉检查的时候就可能出现误判。另外，引脚的位置度公差也要在建模时考虑进去，实际元件的引脚会有一定的位置偏差，所以在设计PCB焊盘的时候要适当加大焊盘直径，预留插件的公差余量，对应的三维模型里也可以把引脚的位置做在公差带的中心位置，保证布局时的参考准确性。
