单刀双掷THT继电器29mm长13mm宽25.5mm高

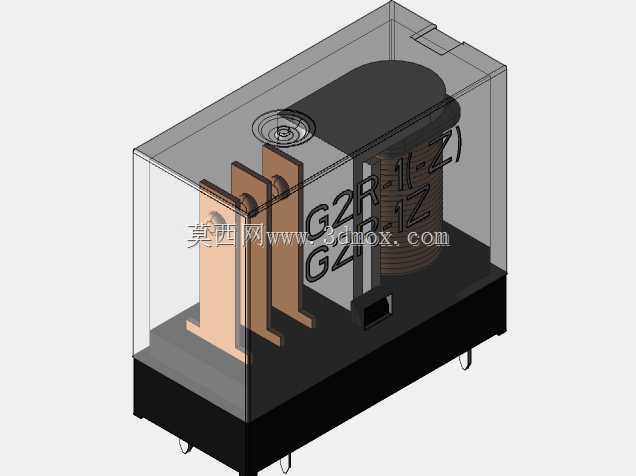

　　在工业控制回路、小型自动化设备的信号切换与小功率负载通断场景中，这类单刀双掷直插继电器是极为常用的基础电控元件，日常做结构设计时，经常需要在PCB布局阶段就把这类元件的三维占位、安装干涉问题提前排查清楚，避免打样后出现元件与壳体、周边接插件碰擦的问题。这款继电器采用透明外壳封装，能直观看到内部的电磁线圈、衔铁、触点组的排布结构，做三维建模时，外壳的卡扣位置、引脚的伸出长度与折弯角度都做了1:1还原，完全匹配实物的装配公差要求。从实际选型使用的角度看，它的触点为单刀双掷结构，也就是一组常开一组常闭触点，可实现单路信号的两路切换，或是小功率负载的通断控制，常见应用在PLC输出扩展回路、小型设备的电源切换、信号联锁回路中，

　　额定负载范围内可稳定切换直流或交流小功率回路，不需要额外加装灭弧结构，适配常规工业控制的电压等级。外形尺寸上，整体长度29mm、宽度13mm、高度25.5mm，属于标准的小型功率继电器封装尺寸，直插引脚的间距符合通用PCB设计的孔位规范，做板卡布局时，引脚的焊盘孔径、引脚伸出PCB背面的长度都按照实际焊接工艺要求做了设定，不会出现建模尺寸与实际焊接要求不符的问题。设计建模过程中，首先还原了内部电磁组件的排布：线圈骨架的绕线空间、衔铁的摆动行程、触点的接触间隙都按照实物的机械结构做了约束，保证透明外壳下的内部结构可视效果与实物一致；外壳部分做了薄壁抽壳处理，顶部的定位凸台、侧面的卡扣卡槽都精准还原，

　　方便做整机装配时模拟外壳与周边结构的配合；底部的直插引脚按照THT焊接工艺要求，设定了合理的引脚长度与直径，引脚的位置度公差也符合常规电子元件的生产标准，导入PCB设计软件时可直接匹配封装库，不需要额外调整孔位。在实际设备装配中，这类继电器通常直接焊接在主控PCB板上，不需要额外的安装固定座，依靠引脚的焊接强度即可满足常规工业场景的抗振要求，建模时也考虑了焊接后引脚与焊盘的结合位置，预留了焊锡的填充空间，避免结构干涉。做结构校核时，重点关注了继电器高度方向与设备上盖的间隙，因为25.5mm的高度在小型板卡元件中属于偏高的元件，很多紧凑型设备的内部净空高度刚好卡在这个尺寸附近，

　　精准的三维模型能帮助结构工程师在设计阶段就确认净空是否足够，不需要等到实物打样后再切割壳体调整。另外，透明外壳的建模也做了材质透明度的区分，外壳的PC材质、内部线圈的漆包线材质、触点的铜质导电件、衔铁的铁质结构都做了对应的材质区分，做渲染或装配演示时能清晰展示内部结构，方便给电气设计人员做选型确认，也能在设备维护培训中作为直观的结构展示模型。不同于贴片式继电器，这款THT直插结构的继电器焊接强度更高，适合在有一定振动的工业设备场景中使用，比如小型流水线的控制板、台式测试设备的内控回路、小型配电模块的信号切换回路，都能看到这类封装的继电器。建模时还还原了外壳表面的丝印标识位置，方便在整机BOM核对时快速识别元件型号，避免装配时混料。触点部分的结构按照实际的触点压力、接触行程做了简化还原，虽然不需要做电磁仿真的精度，但足够满足结构装配、干涉检查、布局校核的使用需求，对于结构设计人员来说，这类标准电子元件的精准三维模型，能大幅减少PCB与结构件反复适配的工作量，缩短项目的开发周期，避免因为元件尺寸建模偏差导致的整板返工问题。
