透明外壳SPDT电磁继电器三维结构设计

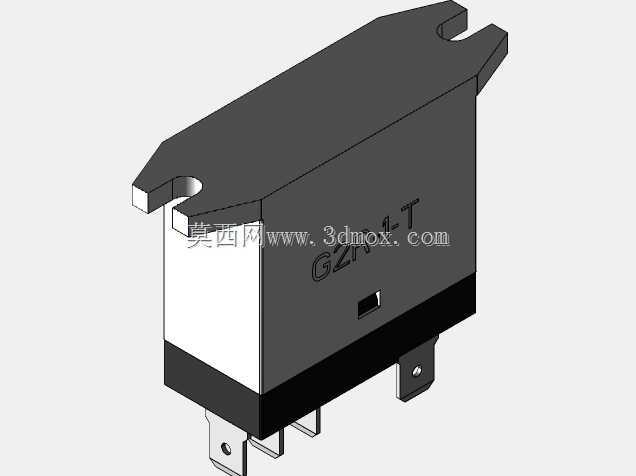

　　在工业自动化控制回路、低压配电信号转接、小型机电设备通断控制场景里，这类单刀双掷结构的电磁继电器是极为常用的基础控制元件，核心作用是用小电流控制回路的通断，去驱动负载侧大电流回路的切换，避免控制端直接带载产生的触点烧蚀、信号干扰问题，同时能实现控制回路与负载回路的电气隔离，提升整套设备的运行安全性。做这类元件的三维结构设计时，首先要卡准实际安装的边界尺寸，这款继电器本体长度30.5mm、宽度14mm、高度29.5mm，建模时要把插脚的位置公差、外壳的卡扣配合间隙都还原到位，毕竟实际选型时，结构工程师首先要确认的就是安装位能不能放下，插脚间距能不能和PCB板或者接线底座的开孔匹配，要是尺寸建模有偏差，

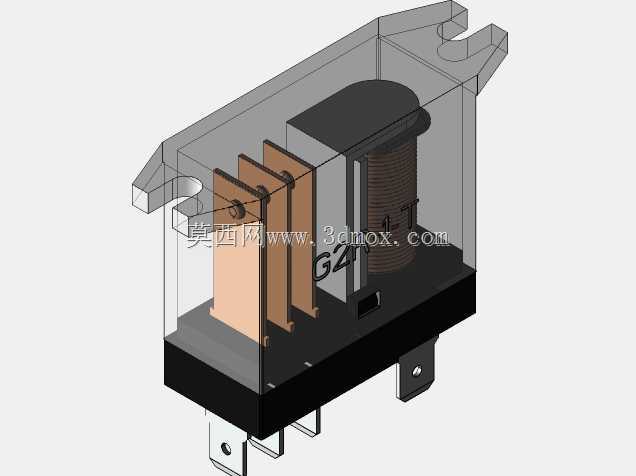

　　后续做整机组装干涉检查的时候就会出问题，导致实际生产时装不上。从功能结构来看，这款继电器采用透明外壳设计，实际应用里能直接观察内部触点的吸合状态，不用拆壳就能判断触点有没有烧蚀、衔铁有没有卡滞，对设备运维排查故障来说很方便。内部结构上，线圈绕组、衔铁组件、动静触点组、复位弹片、引出插脚的位置关系要严格按照实际装配逻辑搭建，线圈通电后产生的电磁吸力带动衔铁动作，进而推动触点组完成常开、常闭回路的切换，断电后靠复位弹片的弹力让触点回到初始状态，建模时要把各个运动部件的行程空间预留出来，不能出现结构干涉，不然模拟动作的时候就会出现卡滞的错误。设计思路上，首先要满足电气间隙的要求，带电部件之间、

　　带电部件与外壳之间的爬电距离要符合低压电器的相关规范，避免出现耐压不足的击穿问题；其次是外壳的卡扣结构，要做到装配时能顺利扣合，同时日常使用中不会因为设备振动松脱，底座的安装插脚要做加强筋结构，避免插拔的时候受力断裂；另外触点部分的接触压力、衔铁的吸合行程都要在结构上做合理匹配，保证触点接触可靠，不会因为振动出现误断开的情况。实际应用场景里，这类继电器常被用在PLC输出回路的信号放大、小型电机的正反转控制、照明回路的远程通断、自动化设备的限位信号转接等场合，选型时除了确认外形安装尺寸，还要匹配线圈电压、触点额定负载电流这些参数，但从结构设计角度，三维模型的准确性直接影响整机组装的干涉检查结果，比如在做控制柜内部排布的时候，

　　要考虑继电器插到底座之后的整体高度，和上层走线槽、其他元器件之间的安全距离，还要预留出接线、手动测试按钮的操作空间，要是模型尺寸不准，很容易出现装配完之后柜门关不上、接线工具伸不进去的问题。建模过程中，透明外壳的壁厚要均匀，避免注塑生产时出现缩痕、翘曲的问题，内部的线圈骨架要和绕组的尺寸匹配，衔铁的转动支点要做同轴度的约束，保证动作时不会出现偏磨，动静触点的对中位置要准确，避免接触时只有边缘接触导致接触电阻过大、发热严重的问题。另外，这款继电器的安装方式是PCB直插式，引出脚的长度、粗细、间距都要严格对应标准规格，保证和通用继电器底座、PCB焊盘的兼容性，不用额外做定制化的安装结构，降低整机的物料成本和装配难度。在做设备的三维布线设计时，还要考虑继电器接线后的线缆弯曲半径，不能让线缆给插脚施加额外的侧向力，长期受力会导致插脚变形、接触不良，所以模型里要把插脚的突出长度准确还原，方便布线工程师预留足够的走线空间。从结构可靠性角度，底座部分要做足够的强度设计，因为插拔继电器的时候受力都在底座和插脚的连接位置，要是结构强度不够，多次插拔之后就会出现插脚松动、底座开裂的问题，建模时要在插脚和底座的结合位置做圆角过渡，分散应力，提升结构的抗疲劳强度。
