插针式AC-DC电源转换模块三维结构

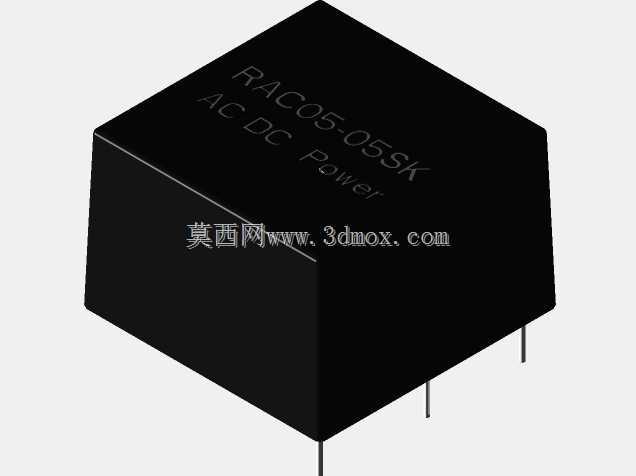

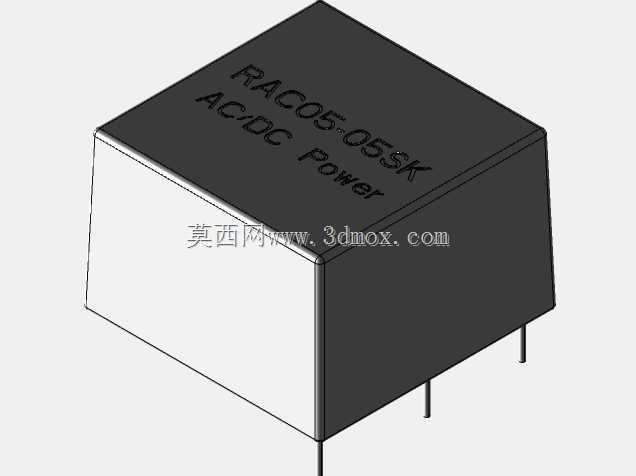

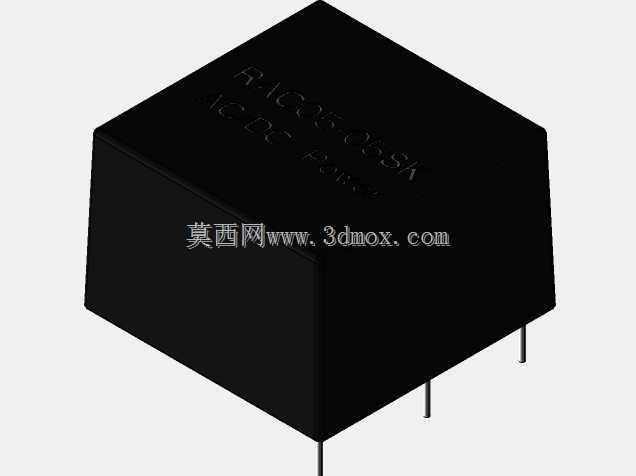

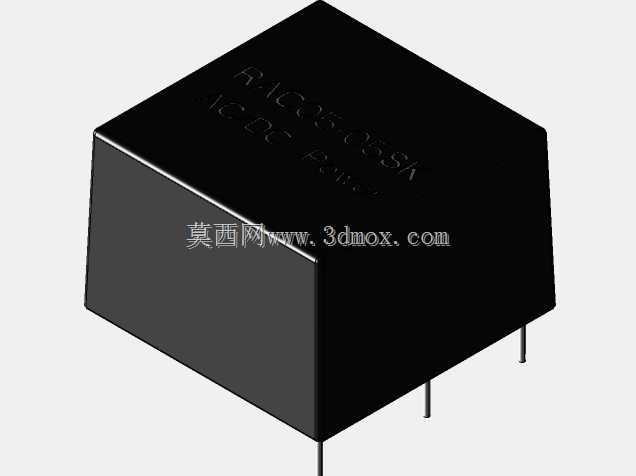

　　在工业控制板卡、小型物联网终端、民用小家电主控板的供电回路设计中，这类直插式AC-DC转换模块是板载供电方案里选型频率极高的元件，不同于分立元件搭建的阻容降压、开关电源电路，集成化的模块把整流、滤波、稳压、隔离环节全部封装在屏蔽壳内部，设计人员不需要单独计算开关变压器参数、反馈环路补偿值，只需要在PCB布局阶段预留对应安装位置，就能直接实现市电到低压直流的稳定转换，大幅缩短硬件开发的周期。从结构设计角度看，这个模块采用黑色阻燃环氧封装外壳，外壳表面做了细微的磨砂处理，既可以提升模块的绝缘耐压等级，也能在批量焊接的波峰焊工序里减少焊锡飞溅附着导致的引脚短路风险，外壳顶面丝印的型号标识直接模压在壳体表面，不会因为长期使用的摩擦、

　　高温环境下的油墨脱落导致型号辨识困难，方便生产环节的物料核对与后期运维的元件替换。模块底部引出的三根直插引脚采用镀锡铜质材质，引脚直径与通用2.54mm间距排针的引脚直径保持一致，引脚伸出壳体的长度经过精准核算，既可以满足1.6mm标准厚度PCB的插装焊接需求，预留的引脚长度也能在焊接完成后穿过PCB背面预留的焊盘，不需要额外剪脚就能适配波峰焊的工艺要求，同时引脚的排布位置避开了壳体底部的应力集中区域，长期在高低温循环环境下工作时，不会因为壳体与PCB的热膨胀系数差异导致引脚脱焊。设计这类模块的三维模型时，首先要确认引脚的相对位置公差，因为板载元件的引脚孔位一旦出现0.2mm以上的偏差，就会导致生产环节插件困难，

　　甚至直接顶坏PCB焊盘，建模过程中需要严格对齐引脚中心距、引脚与壳体边缘的安全距离，保证模型导入PCB设计软件时，封装匹配度完全符合实际生产要求。壳体的外形尺寸做了等比例还原，边角处的小尺寸倒角也完全复刻实物结构，这个倒角设计不是单纯的外观处理，在自动化插件工序里，倒角可以引导模块快速对准PCB上的安装孔位，减少插件机的视觉定位补偿量，提升批量生产的插件效率。从实际应用场景来看，这类模块普遍用在对空间要求严苛的小型设备里，比如智能电表的主控供电回路、工业传感器的前端供电模块、小型PLC的扩展板卡供电，模块本身自带的电气隔离特性，可以把前端市电侧的干扰与后端低压控制回路完全隔离开，避免电网浪涌、谐波干扰串入控制回路导致芯片复位、

　　采样数据不准的问题。建模时还需要注意壳体的高度边界，很多紧凑型设备的PCB与外壳之间的净空高度有限，如果模型的高度尺寸与实物存在偏差，很容易导致装配时模块顶到设备外壳，出现装配干涉，这个模块的壳体顶面到引脚末端的总高度控制在常规直插元件的高度范围内，可以兼容大部分紧凑型板卡的安装空间要求。另外模块外壳侧面没有额外的固定卡扣或者安装耳，完全依靠引脚焊接实现与PCB的固定，这种设计可以最大限度减少模块占用的PCB面积，对于布板空间紧张的小型控制板来说，能留出更多空间布置其他信号元件，建模时不需要额外添加多余的固定结构，完全还原实物的无耳封装形态。在做整机结构的干涉检查时，这个模型可以直接导入装配体，验证模块周围是否有过高的元件阻挡、是否与设备内部的走线槽、结构筋位产生冲突，提前在设计阶段规避装配问题，减少后期打样的改模次数。不同于贴片式的电源模块，这种直插封装的模块焊接强度更高，在有轻微振动的工业现场环境下，引脚的抗疲劳性能更好，不容易出现因为振动导致的虚焊脱落问题，对应的三维模型也还原了引脚的根部过渡结构，也就是引脚与壳体连接位置的密封胶层凸起，这个结构可以缓冲引脚受到的外力，避免外力直接传递到模块内部的PCB与变压器绕组上，提升模块的机械可靠性。
