单组常开直插式小型继电器结构设计

　　做工业控制板卡设计这么多年，板载功率继电器的选型和结构匹配一直是容易出细节问题的环节，这款单组常开直插式继电器的三维结构，刚好覆盖了低压控制回路里最常用的一类元件的全尺寸细节。先从实际应用场景说，这类继电器最常出现在PLC输出扩展板、小型设备IO控制模组、家电主控板、工业传感器供电切换回路里，核心作用是用小电流控制信号去通断负载侧的大电流回路，实现控制回路和负载回路的电气隔离，避免负载侧的浪涌、干扰串入主控芯片侧造成误动作或者器件损坏，很多时候板载的MCU引脚直接驱动能力只有毫安级，根本带不动电磁阀、小型接触器、指示灯组这类负载，就需要靠这类中间继电器做信号放大和回路切换。

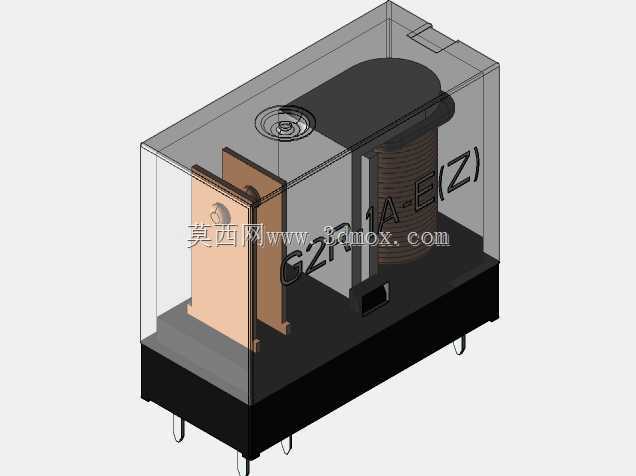

　　从功能特性来看，这款是SPST-NO结构，也就是单刀单掷常开型，线圈未得电的时候触点处于断开状态，负载回路完全切断，只有当线圈两端施加额定驱动电压，内部电磁机构吸合衔铁，才会带动触点闭合接通负载，这种常开结构是工业控制里用量最大的类型，适配绝大多数需要默认断电断开的安全场景，避免设备上电初始状态误触发负载。结构上采用透明外壳设计，实际量产产品里这种透明PC外壳的好处是现场运维的时候可以直接观察内部触点的状态，不用拆外壳或者万用表测量就能判断触点有没有正常吸合，有没有出现触点烧蚀粘连的情况，对于设备故障排查来说能省不少时间。

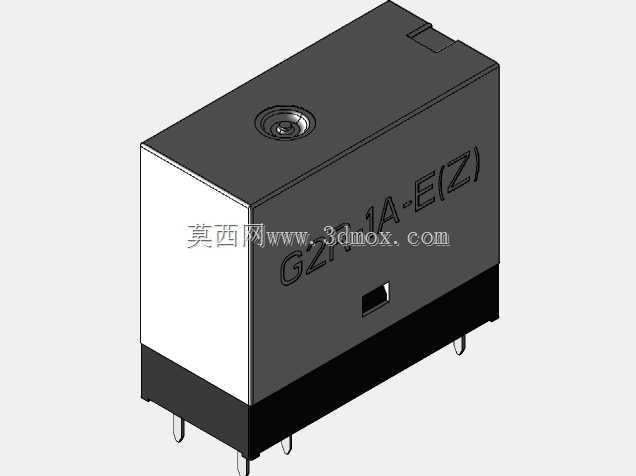

　　说回设计思路，做这个三维模型的时候，首先要还原的就是实际元件的安装边界，这款继电器的外形尺寸是长度29mm、宽度13mm、高度25.5mm，这个尺寸是PCB布局阶段必须卡死的硬边界，很多新手工程师做板卡布局的时候只看焊盘孔位，忽略元件本体的外形尺寸，最后做出来的板卡继电器和旁边的电容、接线端子干涉，或者外壳装配的时候顶到继电器外壳，造成装配不良。直插式的引脚布局也要完全还原实际元件的引脚间距，引脚的伸出长度、直径都要和实际量产元件一致，不然做PCB封装的时候会出现引脚对不上孔位，过波峰焊的时候虚焊或者插不进去的问题。内部结构的还原也很有必要，线圈的位置、衔铁的活动空间、触点的相对位置都做了等比例还原，做结构仿真的时候可以模拟继电器吸合过程中内部部件的运动行程，确认外壳内部有没有足够的活动余量，不会出现衔铁卡滞的问题。

　　安装层面，这款是THT通孔插装设计，也就是传统的波峰焊工艺适配的元件，相比贴片继电器，直插式的引脚机械强度更高，能承受更大的负载冲击电流，抗振动性能也更好，适合在工业现场有一定振动的设备上使用，比如小型流水线设备、台式工控设备这类场景。布局的时候还要注意，继电器的高度25.5mm是板卡上方的净空要求，板卡下方如果是走线层或者有贴片元件，也要预留引脚伸出焊盘后的剪脚空间，一般引脚伸出PCB背面的长度控制在2mm以内，避免和机箱底板或者其他板卡短路。另外在结构设计的时候，继电器外壳侧面的定位凸台也要还原，这个小凸台是用来在PCB上做防呆定位的，避免插件的时候元件方向插反，要是模型里漏掉这个凸台，做PCB封装的时候没预留对应的避让槽，插件的时候就会出现元件放不平的问题。

　　从实际选型匹配的角度，这个三维模型可以直接导入到板卡装配体里做干涉检查，确认继电器和周边的电解电容、接线端子、散热片之间有没有足够的安全间距，尤其是高压负载回路的触点侧，和周边低压信号走线之间要满足爬电距离要求，通过三维模型的测量工具可以直接核对不同导体之间的空间距离，不用等实物打样回来才发现间距不够造成耐压测试不合格。另外做设备整机结构设计的时候，也可以把这个继电器模型放到整机装配里，确认板卡安装到机箱后，继电器顶部和机箱内壁之间的预留空间，避免装配的时候压坏继电器外壳，或者影响继电器内部衔铁的正常动作。很多时候做设计忽略这些细节，打样回来才发现干涉，重新改板改结构，浪费的时间和成本远大于前期做三维匹配核对的投入。
