G2RK-1单刀双掷直插继电器结构设计

　　做工控板卡设计快十二年，经手的继电器选型没有一千也有八百，这款G2RK-1型SPDT直插继电器，是中小功率控制回路里出镜率极高的一款元件，很多刚入行的结构工程师画PCB封装时总在安装边界上踩坑，这次做的三维结构刚好把容易忽略的细节都还原到位。先从实际应用场景说，这类继电器最常出现在小型PLC扩展模块、工业传感器信号转接板、小型设备的启停控制回路里，还有不少民用的智能家电控制板也会选这款——毕竟29mm的总长、13mm的宽度、25.5mm的总高度，在同负载等级的继电器里算体积控制得相当紧凑的，不会占用太多板上空间，适合对安装尺寸有严格限制的紧凑型设备设计。

　　从功能特性上看，SPDT也就是单刀双掷的触点结构，意味着它可以同时实现一路常开、一路常闭的回路切换，不需要额外增加元件就能完成信号或者小功率负载的通断切换，线圈通电时衔铁吸合带动触点动作，断电时靠内部复位弹簧让触点回到初始位置，透明的外壳设计不是为了好看，是方便产线调试和后期运维时直接观察触点状态，不用拆外壳就能判断继电器有没有正常吸合，这点在密集排布的控制柜里特别实用，能省不少排查故障的时间。直插式的引脚设计，对比贴片款的继电器，焊接后的机械强度更高，能承受一定的振动冲击，适合用在有小幅振动的工业设备场景里，不会因为长期振动出现引脚脱焊的问题。

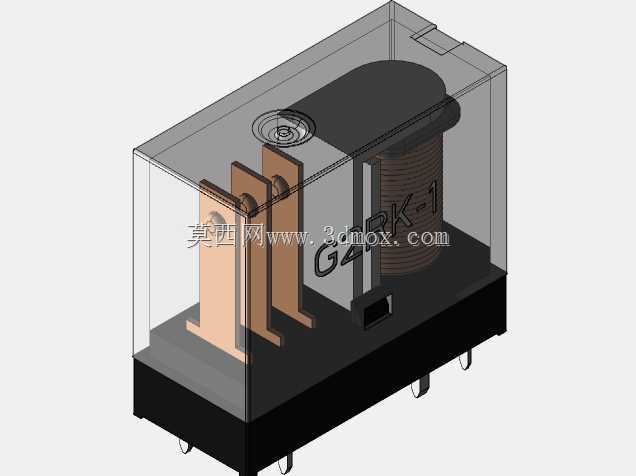

　　做这个三维模型的时候，我特意把内部的结构也做了半透明展示，不是为了炫技，是因为很多结构工程师只画外壳和引脚，忽略了内部线圈、衔铁、触点组的实际占位，之前有个同行做板卡布局时，把一个高压瓷片电容放在了继电器外壳正下方，等打样回来才发现继电器底部的引脚突出高度和电容高度冲突，最后只能飞线解决，耽误了整整一周的项目进度。所以建模时我严格按照实物的尺寸链做了还原：外壳的壁厚、内部线圈的绕制空间、衔铁的动作行程、引脚的伸出长度和间距，甚至外壳顶部的定位凸点、底部引脚的倒角都做了1:1的复刻，安装边界上特意留足了安全距离——继电器左右两侧要预留至少2mm的间隙，避免相邻元件和外壳干涉，顶部因为是透明壳体，虽然没有发热大户，但也要留1mm以上的空间，防止组装时压到外壳导致内部触点移位。

　　设计思路上，我没有直接拿现成的标准件库模型改，因为很多网上的标准件模型都省略了外壳的脱模斜度，还有引脚的实际粗细，导出来做干涉检查时总出问题。这次建模从底座开始，先确定四个引脚的定位尺寸，再往上搭建触点支架、衔铁组件、线圈骨架，最后套上透明外壳，每一个配合面都按照实际的装配公差做了预留，比如外壳和底座的扣合位置，做了0.1mm的配合间隙，和实际生产中的装配公差保持一致。要知道这类直插继电器在PCB上的安装，不仅要考虑平面的占位，还要考虑焊接时的引脚过孔尺寸，引脚的实际粗细是0.8mm，过孔设计成1.2mm是比较合适的，太大容易焊歪，太小插装困难，这些细节在三维模型里都做了对应还原，选型的工程师拿到模型就能直接调取用在布局里，不用再反复核对规格书的尺寸。

　　很多人觉得继电器是很成熟的标准件，随便找个模型凑合用就行，但实际项目里往往就是这些小元件的尺寸偏差，导致整个结构装配出问题。比如这款继电器的总高度是25.5mm，这个高度是从PCB板面到外壳顶部的垂直距离，如果设备的上盖距离板面只有25mm，那装上去肯定会顶壳，之前有个做小型温控器的客户就犯过这个错，开模后才发现继电器顶到了面板，最后只能磨掉继电器外壳顶部的凸点，既影响可靠性又耽误量产。还有触点的载流能力对应的内部铜件尺寸，模型里也还原了铜支架的实际厚度，工程师做热仿真的时候，可以直接根据铜件的体积和材质参数设置，不用再额外估算，这点对需要做温升测试的设备设计来说很重要，毕竟继电器长时间工作时线圈和触点都会发热，周围的元件如果是不耐温的材质，留的散热间隙不够很容易提前老化。

　　另外，这款继电器的外壳侧面有G2RK-1的标识凹槽，建模时也做了还原，不是为了外观好看，是因为很多工厂做物料防错时，会通过视觉识别外壳上的标识来判断有没有装错物料，模型里保留这个特征，做设备的视觉调试时也能直接用，不用再二次加工模型。引脚的排布顺序也严格按照实物来做，常开、常闭、线圈引脚的位置丝毫不差，避免工程师画封装时把引脚顺序搞反，要知道继电器引脚接反的话，轻则回路不动作，重则直接烧坏触点和后端的元件，这类低级错误在项目里其实并不少见，精准的三维模型能从设计端就规避这类问题。
