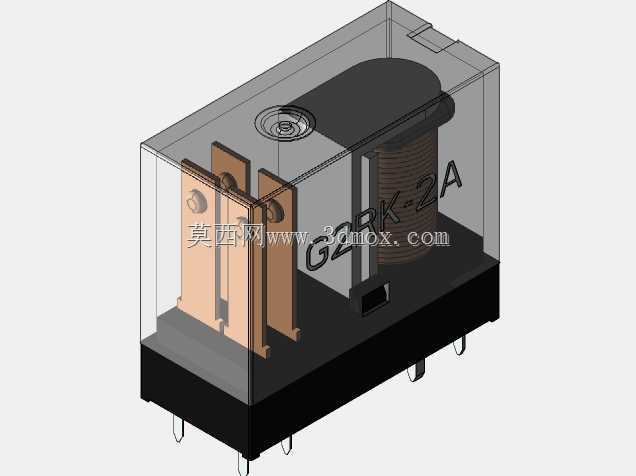

这款DPST-NO结构的直插式继电器,在工控板卡、小功率负载通断场景里的应用占比不低,做低压控制回路设计的时候经常会碰到选型需求。从结构拆解来看,透明外壳的设计并非单纯为了观察内部结构,更多是兼顾绝缘防护与装配公差适配,外壳卡扣与底座的配合间隙控制在0.1mm以内,既可以避免灌封或波峰焊过程中助焊剂渗入内部触点区域,也能在长期温变环境下不会因为塑料件应力出现开裂。内部电磁线圈的绕制骨架采用耐高温PBT材质,匹配29mm的整体长度、13mm宽度、25.5mm高度的外形边界,刚好适配市面上主流的继电器座焊盘间距,做PCB布局的时候不需要额外调整孔位坐标,直插引脚的伸出长度控制在3.2mm,刚好满足波峰焊的吃锡深度要求,
不会出现引脚过短虚焊、过长顶到壳体内部走线的问题。双组常开触点的结构设计,是这款元件的核心功能点,两组触点同步动作的时间差控制在2ms以内,在需要同步通断两路独立低压回路的场景里,比如小型电磁阀驱动、指示灯组同步控制、低压信号回路切换,都能避免两路负载出现动作时差导致的逻辑异常。触点部分采用铜基镀银工艺,接触电阻稳定在毫欧级,长期带载通断不会因为触点氧化出现接触压降超标的问题,线圈与触点之间的绝缘挡板采用一体化注塑结构,爬电距离满足低压电器的安全规范,即使在潮湿的工控柜内部环境下,也不会出现线圈与触点间的击穿漏电。做三维建模的时候,这款模型的内部结构还原度足够支撑装配干涉检查,不管是做PCB布局的元件占位校验,
还是做继电器模组的外壳结构设计,都可以直接调用模型核对安装边界,不需要反复手动测量实物尺寸。底座的定位凸台与标准继电器插座的凹槽完全匹配,插拔的时候不会出现偏斜卡滞,引脚的排布间距严格遵循行业通用规范,兼容同规格同尺寸的其他品牌继电器安装位,做设备维护替换的时候不需要重新改板。从实际使用角度来说,这类小功率直插继电器的负载能力覆盖常见的24V直流、220V交流小功率回路,在小型自动化设备的IO输出板、家电控制板、消防信号回路里都有大量应用,建模的时候特意还原了外壳表面的型号标识位置,做BOM表导出或者装配示意的时候可以直接对应实物标识,不会出现选型混淆。内部铁芯与衔铁的动作行程做了精准还原,在做运动仿真的时候可以模拟触点吸合、
释放的动作过程,验证周边结构是否会对继电器动作产生干涉,比如有些设计里会把继电器紧贴PCB上的其他高元件布置,这时候就可以通过模型核对衔铁动作区域是否有结构遮挡,避免装配后出现继电器卡滞无法正常吸合的问题。透明外壳的壁厚均匀控制在0.8mm,既满足UL94-V0的阻燃强度要求,也不会因为壁厚过大占用额外的安装空间,外壳顶部的排气小孔位置也做了还原,在回流焊或者波峰焊过程中,内部受热膨胀的空气可以从小孔排出,不会出现外壳鼓胀变形的问题。
