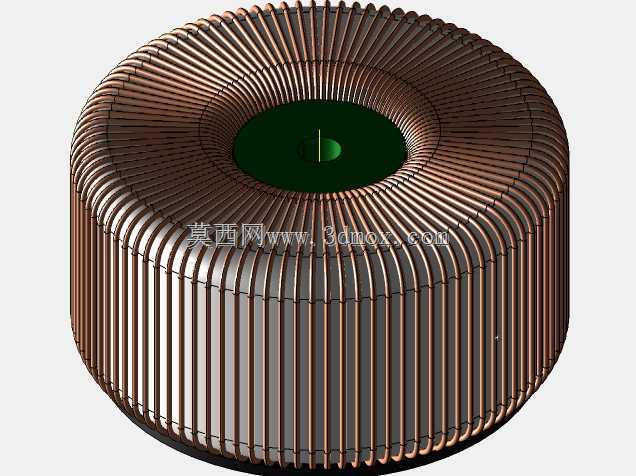

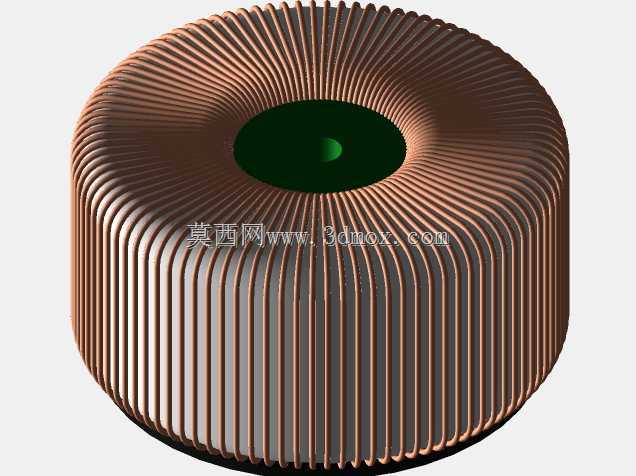

在小功率低压供电场景里,环形变压器的应用覆盖了工业控制板卡供电、小型仪器仪表内置电源、民用音频设备电源回路等多个领域,这类结构的变压器相比传统EI型叠片变压器,有着磁路闭合度高、空载电流小、漏磁低的天然优势,尤其适合对电磁干扰有一定要求的紧凑设备内部安装场景。这款20VA容量的环形变压器,整体采用环形卷绕铁芯作为磁路载体,绕组采用分层密绕工艺沿环形磁芯圆周排布,从结构上看,绕组完全包覆环形磁芯的圆周侧面,上下端面的绕组排布整齐,绕线张力控制均匀,避免了局部绕组凸起带来的安装干涉问题。从设计思路上看,首先确定的是磁芯的尺寸边界,62mm的外径、32mm的高度,是为了适配常规小型设备内部的电源仓安装空间,
中心预留的通孔一方面是绕制工艺的必要结构,另一方面也可作为安装固定孔位,配合中心螺栓或者绝缘固定套就能完成整机内的快速固定,不需要额外设计复杂的安装支架,能有效降低整机的结构件成本。绕组的排布上,初次级绕组采用分层绕制的结构,层间设置绝缘隔离结构,避免初次级绕组间的击穿风险,绕线的匝间距经过严格控制,既保证了窗口利用率,也避免了匝间短路的隐患,绕组的引出线位置可以根据实际安装需求调整方向,适配不同设备内部的走线布局。在实际设备选型过程中,这类小功率环形变压器常被用于工控传感器的前端供电回路、小型检测仪器的内置电源模块、工业控制终端的隔离供电单元,相比开关电源,它的抗冲击性能更好,输出波形畸变更小,不会产生高频开关噪声,
适合对电源纯净度有要求的模拟信号采集类设备使用。从安装边界来看,32mm的整体高度可以适配厚度40mm以内的扁平式电源仓,62mm的外径在安装时只需要预留直径68mm以上的圆形安装空间,中心通孔的尺寸适配常规M6到M8的固定螺栓,安装时只需要在安装板上预留对应的固定孔位,加上绝缘垫片就能完成固定,不需要额外的夹持结构。绕组的外层没有额外加装金属屏蔽壳的情况下,漏磁范围控制在距离本体10mm以外就衰减到极低水平,不会对周边的霍尔传感器、磁敏元件造成干扰,这一点在紧凑布局的检测设备内部尤为重要。设计过程中需要重点考量的是绕线的张力控制,张力过大会导致绕组挤压磁芯,长期运行后可能出现磁芯性能下降,张力过小则会导致绕组松散,
运输或者设备振动过程中出现绕组移位,引发绝缘层破损,这款模型的绕组排布紧密,端面平整,能直观体现合理绕线张力下的成品结构状态。另外,环形结构的磁芯是连续卷绕而成,没有叠片结构的气隙,因此空载损耗比同容量的EI型变压器低30%左右,长时间待机运行的设备里选用这类结构,能有效降低待机功耗,符合工业设备低能耗的设计趋势。在三维建模过程中,这类环形绕组的建模需要重点还原绕线的螺旋排布规律,每一圈绕组沿环形磁芯的圆周螺旋递进,既要保证视觉上的整齐度,也要符合实际绕制工艺的走线逻辑,不能出现绕组交叉、穿模的问题,同时要准确还原整体的外形尺寸,为后续的安装干涉检查提供准确的模型参考。对于结构设计人员来说,拿到这类模型可以直接导入整机装配体,核对电源仓的空间是否足够,固定孔位是否匹配,周边元件是否和变压器本体存在干涉,不需要再自行测绘建模,能有效缩短设备的研发周期。在实际生产环节,这类尺寸的环形变压器绕制完成后,会经过浸漆处理,固化绕组结构,提升绝缘性能,模型呈现的是浸漆前的绕组排布状态,能清晰看到每一组绕线的走向和排布密度,方便工艺人员核对绕线工艺是否符合设计要求。
- 上一篇:插针式AC-DC电源转换模块三维结构
- 下一篇:100VA环形绕线铁芯变压器结构
- 全部评论(0)
- 模板大小: 37.3 MB
- 售价:5金币
- 下载次数: 43
- 系统要求: STEP / IGES,PTC Creo Elements,Other,STEP / IGES
- 软件分类: 变压器/电感器
