单组常开直插式小型电磁继电器结构

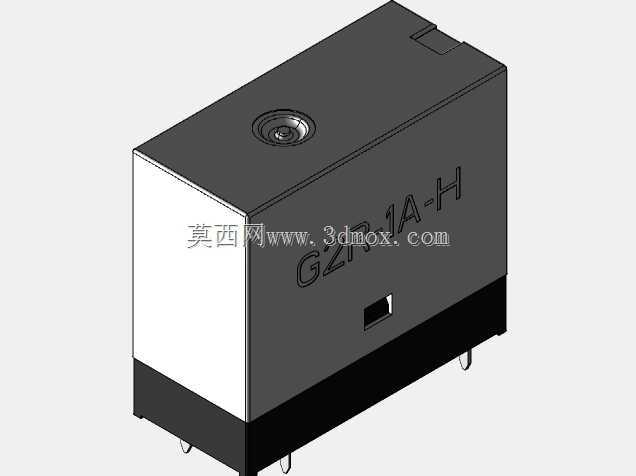

　　在低压控制回路的设计选型里，这类直插式小型继电器是极为常见的中间控制元件，多数工控板卡、小型设备控制单元、家电控制板里都能见到它的身影，核心作用是用小电流控制信号去驱动负载回路的通断，既实现控制回路与负载回路的电气隔离，又能弥补主控芯片IO口带载能力不足的问题，避免主控器件直接接通过大电流出现损坏。做这类元件的三维建模时，首先要卡准的就是安装边界尺寸，这款继电器本体长度29mm、宽度13mm、高度25.5mm，采用THT通孔直插的安装方式，建模时需要精准还原引脚的间距、引脚直径与伸出本体的长度，确保PCB布局时封装匹配，不会出现插装干涉、引脚对位偏差的问题，很多新手建模时容易忽略引脚的倒角与伸出长度公差，

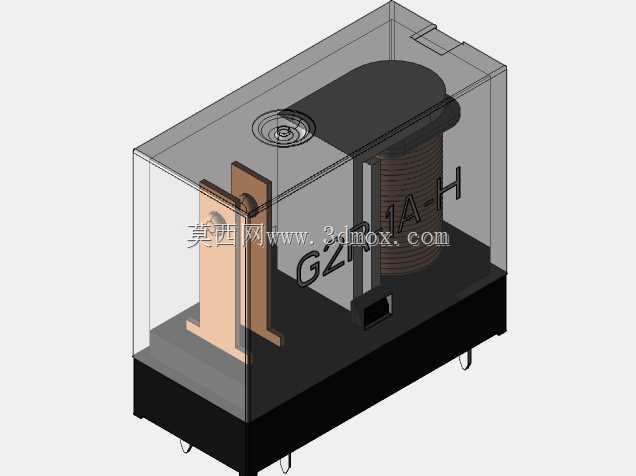

　　实际打样焊接时就会出现元件插不到位、浮高的问题。从结构设计来看，这款继电器采用透明外壳封装，建模时还原了外壳的薄壁卡扣结构，外壳与底座通过卡扣配合实现无螺丝装配，既简化生产装配流程，也能直观看到内部的电磁驱动结构。内部结构的还原重点在于电磁线圈、衔铁、动触点、静触点的位置配合：线圈通电后产生电磁吸力，带动衔铁吸合，让动触点与静触点接触，实现回路导通；线圈断电后，靠复位弹片的弹力让衔铁复位，触点断开切断回路，建模时需要预留出衔铁的动作行程空间，不能出现结构干涉，同时要还原触点的接触面积与弹片的弯折角度，这部分结构直接关系到继电器的接触电阻与带载能力。实际应用场景里，这类SPST-NO单刀单掷常开型继电器，常用来控制电磁阀、小型指示灯、

　　中间接触器线圈这类小功率负载，选型时除了安装尺寸，还要匹配线圈的额定电压、触点的额定载流能力，而三维模型的作用，就是在结构设计阶段提前确认元件在设备内部的安装空间，核对与周边元件的安全间隙，比如继电器与周边电容、电阻、接线端子的距离是否满足安规爬电距离要求，外壳是否会和设备内的走线槽、固定柱产生干涉。建模过程中，底座的定位凸台、外壳的脱模斜度也做了还原，这些细节是实际量产元件必然存在的结构，如果建模时忽略脱模斜度，做结构干涉检查时就会出现误判，以为元件能顺利装配，实际生产时因为外壳的拔模角度出现装配卡滞。另外透明外壳的厚度均匀性也在模型里做了体现，这类继电器的外壳壁厚通常在0.8-1mm之间，太薄容易在焊接高温下变形，

　　太厚则会增加本体尺寸，挤占PCB安装空间。引脚的排布位置严格按照实际元件的引脚定义做了对应，建模时给每个引脚预留了焊盘的匹配位置，方便结构设计时直接导出元件占位，和PCB设计做协同校验，避免出现结构与电气设计的尺寸偏差。很多做小型设备结构设计的工程师，在布局控制板时经常会忽略继电器的高度方向空间，比如控制板上方如果有设备盖板、散热片，就需要精准核对继电器的顶面高度，预留足够的安全间隙，防止装配时盖板压到继电器外壳，导致外壳变形卡住内部衔铁，出现继电器无法正常吸合断开的故障。这款模型还原了内部线圈的绕线区域轮廓、铁芯的尺寸、衔铁的铰接位置，不仅能用来做外观装配校验，也能帮助刚接触低压控制设计的新人理解继电器的内部动作逻辑，明白小电流控制大电流的实现方式，在做故障分析时也能对照结构判断卡滞、触点烧蚀等常见问题的产生原因。
