M2.5规格薄型平钢垫圈结构设计

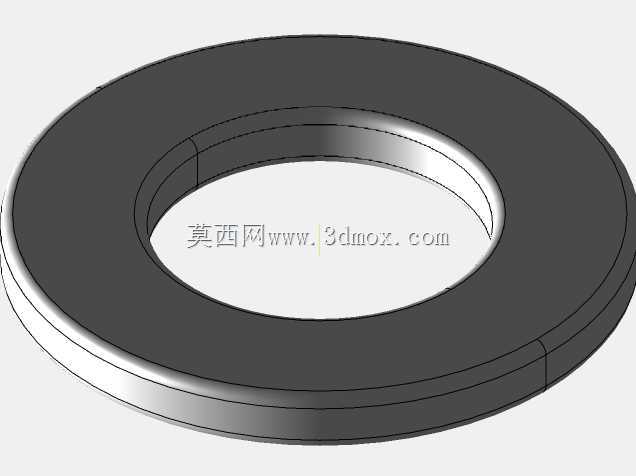

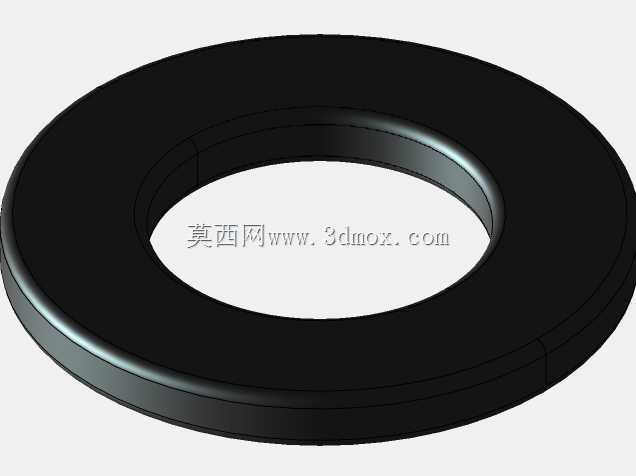

　　塑料壳体拼接这类安装空间局促、基材承压强度不高的场景。从设计逻辑上看，这类薄垫圈的核心作用首先是分散预紧压力，当螺栓拧紧时，螺栓头与被连接件的接触面积很小，如果直接压在铝合金薄板、PCB基材、工程塑料件这类强度较低的被连接件表面，很容易在预紧力作用下出现基材表面压痕，甚至局部压溃，导致预紧力流失，连接可靠性下降，垫上这款钢垫圈之后，接触面积被放大数倍，单位面积的压应力被控制在基材的许用承压范围内，即便按照标准扭矩拧紧，也不会损伤被连接的基材表面。其次是调整连接的累计公差，在小型精密设备的装配环节，多个零件叠加后的尺寸链累计公差往往会导致螺栓拧入深度出现偏差，当螺栓拧入深度超出设计范围时，增加一片0.5mm厚度的钢垫圈，在精密电子装配、小型仪器仪表组装、微型机电产品的螺纹连接场景中，这类薄型平钢垫圈是极易被忽略但直接影响连接可靠性的基础辅件。很多刚入行的结构设计人员在做小规格螺纹连接选型时，往往只关注螺栓、螺母的性能等级，忽略垫圈的匹配性，最终在整机振动测试、长期可靠性验证阶段出现连接松动、基材压溃、螺纹滑牙等问题，反而要花费数倍的时间排查整改。这款适配M2.5螺纹规格的钢垫圈，厚度控制在0.5mm，公称内径匹配M2.5外螺纹的大径公差带，安装时能顺利穿过螺杆，不会出现卡滞、偏斜的情况，外径尺寸经过优化，既能够提供足够的承压面积分散螺栓预紧力，又不会因为外径过大占用周边过多的安装空间，尤其适合PCB板固定、小型钣金件连接、

　　能够精准调整轴向的装配尺寸，避免螺栓顶到内部结构件，或者出现螺纹啮合长度不足的问题，相比调整零件加工公差，选用标准厚度的垫圈来补偿尺寸链偏差，能够大幅降低加工成本，提升装配效率。另外在需要做导电连接的部位，钢制垫圈相比非金属垫圈能够提供稳定的金属接触通路，保证接地回路的导通可靠性，避免因为接触不良出现电磁屏蔽失效、静电泄放不畅的问题。从外形结构上看，这款垫圈采用标准的环形平片结构，两个端面都经过平整处理，平面度控制在合理公差范围内，安装后不会出现偏斜，能够保证螺栓头、垫圈、被连接件三者的端面完全贴合，预紧力能够均匀传递，不会因为垫圈端面翘曲导致预紧力偏载，出现螺栓受附加弯曲应力的问题。内孔与外圆的同轴度公差经过严格控制，安装时垫圈不会出现偏心，避免局部承压不足的问题。在实际选型应用中，需要注意匹配对应的螺纹规格，这款垫圈专门适配M2.5的螺纹连接场景，不能随意用更大内孔的垫圈替代，否则会出现垫圈与螺杆间隙过大，预紧时垫圈移位，无法有效覆盖被连接件的安装孔位，起不到分散压力的作用。同时也要注意，这类平垫圈不具备防松功能，在有强振动、冲击的应用场景下，需要配合防松垫圈、螺纹胶等防松结构使用，不能单独依靠平垫圈实现防松效果。在三维建模过程中，这类标准件的建模需要严格控制尺寸公差，尤其是内孔直径、外径、厚度三个核心尺寸，要匹配对应的紧固件标准公差，否则在虚拟装配时会出现干涉、间隙不合理的问题，影响后续的装配仿真、干涉检查结果的准确性。

　　很多设计人员在做整机装配建模时，会省略这类小规格垫圈的建模，实际上在做装配间隙检查、运动仿真时，垫圈的厚度会直接影响周边零件的运动空间，省略之后很容易出现实际装配时零件干涉的问题，尤其是在小型精密设备中，0.5mm的厚度偏差就可能导致运动件卡滞、装配不到位的问题。在日常的设备维护场景中，这类小规格垫圈也是常用的维修备件，当拆解小型设备后，如果发现原有垫圈出现变形、锈蚀、表面压痕严重的情况，就需要更换同规格的钢垫圈，不能用其他厚度、其他材质的垫圈随意替代，否则会改变原有的预紧力参数，导致连接失效。比如在维修小型伺服驱动器、精密传感器、手持检测设备时，连接部位的垫圈厚度直接影响壳体的密封效果、PCB板的固定应力，如果换用厚度过大的垫圈，

　　会导致螺栓拧紧后壳体接缝变大，密封性能下降，甚至会让PCB板承受额外的弯曲应力，导致板上的精密元器件引脚脱焊、线路断裂；如果换用厚度过小的垫圈，则会导致螺栓拧入深度过深，顶伤内部的元器件或者线路。从加工工艺角度看，这类钢垫圈一般采用冲压工艺批量生产，建模时的边缘倒角、去毛刺特征也要有所体现，因为实际生产的垫圈不会存在锋利的锐边，锐边不仅会在装配时划伤操作人员，还可能在拧紧过程中刮伤被连接件的表面涂层，甚至产生金属碎屑掉落到设备内部，造成电路短路、运动件卡滞的隐患。在做表面处理选型时，这类垫圈一般会做发黑或者镀锌处理，对应不同的使用环境，发黑处理的垫圈成本较低，适合室内干燥环境下的普通装配场景，镀锌处理的垫圈防锈能力更好，适合在潮湿环境或者有一定防腐蚀要求的场景下使用，设计选型时可以根据具体的使用环境选择对应的表面处理版本，但核心的尺寸参数是统一的，保证互换性。
