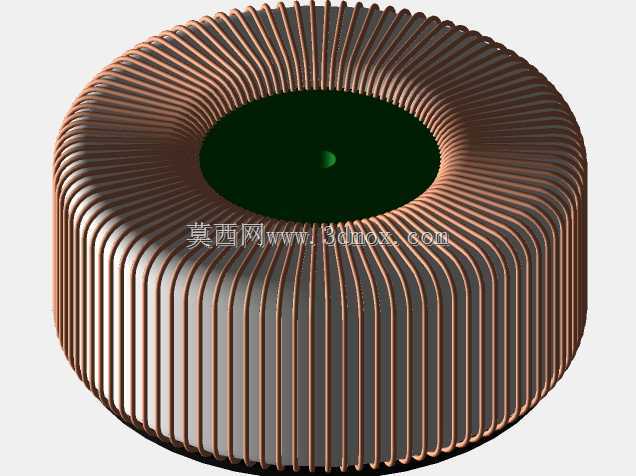

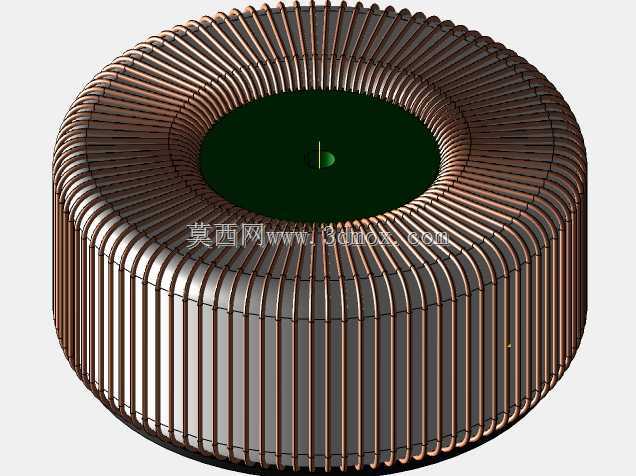

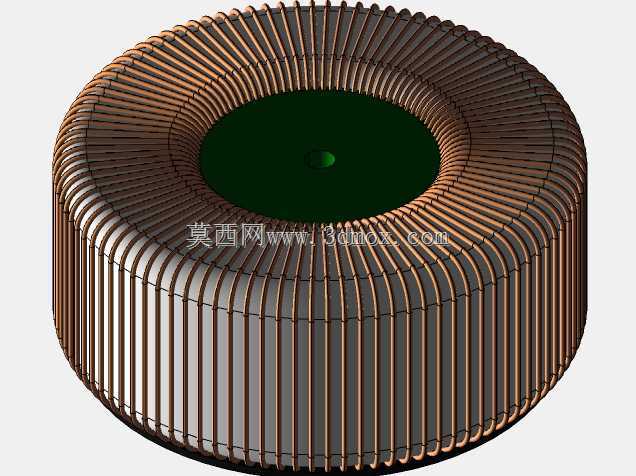

100VA环形绕线铁芯变压器结构

　　在小功率工频供电场景里，环形变压器的应用覆盖了民用音频设备、小型工业控制板卡供电、精密仪器稳压前端等多个领域，相比传统叠片式EI型变压器，环形结构的铁芯由整条硅钢片连续卷绕而成，没有叠片接缝带来的磁隙损耗，空载电流更小，工作时的电磁嗡嗡声也能控制在更低水平，适合对电磁干扰、待机功耗有要求的供电场景。这款100VA容量的环形变压器，外径控制在92mm，整体高度40mm，属于小功率供电里的紧凑型规格，在做设备内部结构排布的时候，这个尺寸可以适配多数小型设备的电源仓空间，安装时通常通过中心孔配合绝缘螺栓固定在设备底板或者安装支架上，外围预留不小于10mm的安全间隙就可以满足绕组散热、绝缘爬电距离的要求，不会和周边的电路板、

　　金属结构件产生安全距离不足的问题。从结构设计逻辑来看，环形绕组采用分层绕制的方式，初次级绕组沿着环形铁芯的圆周方向均匀排布，这种绕法可以让绕组的耦合面积做到最大，漏感远低于同容量的叠片变压器，在给小功率音频设备、精密检测电路供电的时候，能有效降低漏感带来的尖峰干扰，减少供电回路里的杂波。绕组外层的绝缘包覆兼顾了机械防护和绝缘性能，绕线的排布紧密整齐，既可以控制整体的外形尺寸不超出设计边界，也能避免绕线松散带来的工作异响、绕组位移短路的风险。实际选型应用的时候，这类环形变压器的中心安装孔是核心的安装定位基准，设计配套安装结构时，要注意安装紧固件和铁芯、绕组之间的绝缘隔离，避免金属紧固件直接接触绕组造成绝缘破损；

　　外围的接线端通常沿着圆周方向均匀引出，排布接线的时候可以顺着圆周方向整理线束，不会出现线束弯折过度、拉扯接线端的问题。相比同容量的其他结构变压器，环形结构的重量更轻，安装时对固定结构的承重要求更低，在小型桌面设备、壁挂式控制设备里使用的时候，不会因为器件重量过大带来结构变形的隐患。工作过程中，环形铁芯的磁路闭合度高，铁损更低，长时间带载工作的时候温升控制表现更好，在密闭或者半密闭的设备腔体里，不需要额外增加散热结构就能满足长期稳定工作的要求，适合结构空间紧凑、散热条件一般的小型设备供电场景。做三维结构建模的时候，这类环形变压器的建模重点在于准确还原绕组的排布规律、整体的外形尺寸公差、中心安装孔的定位尺寸，因为在设备整体装配的时候，

　　电源部分的结构干涉检查是重点，一旦变压器的外形尺寸、安装位置出现偏差，很容易和周边的壳体、电路板、其他元器件产生干涉，影响整机组装效率。绕组的环形曲面建模要贴合实际绕线的弧度，还原真实产品的外观特征，同时要注意标注清楚安装边界的尺寸要求，包括外径、高度、中心孔直径这些核心安装参数，给后续的结构设计、安装排布提供准确的参考依据。在实际的设备调试过程中，这类环形变压器的磁屏蔽性能更好，对外的电磁辐射更低，不需要额外增加厚重的金属屏蔽罩就能满足多数民用、工业小型设备的电磁兼容要求，能减少设备内部的电磁干扰防护成本，也能节省屏蔽结构占用的内部空间，进一步提升设备内部的空间利用率。
