26Pin2.54mm节距直插THT排针结构

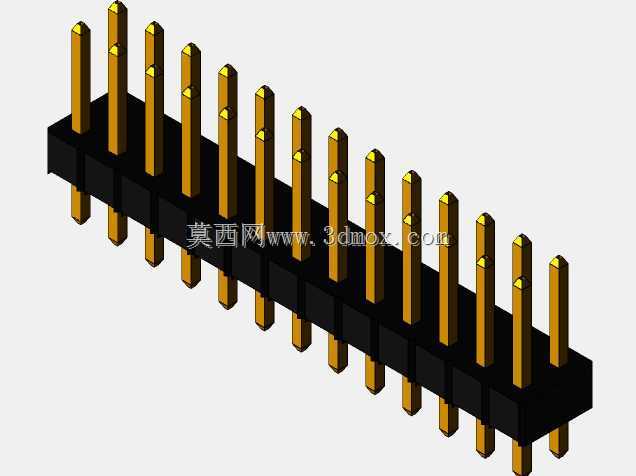

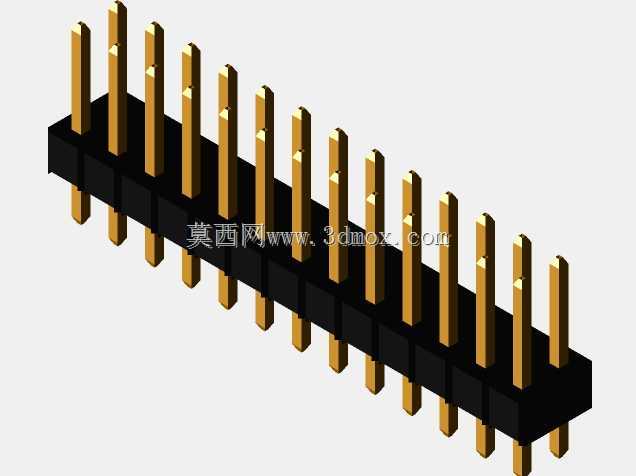

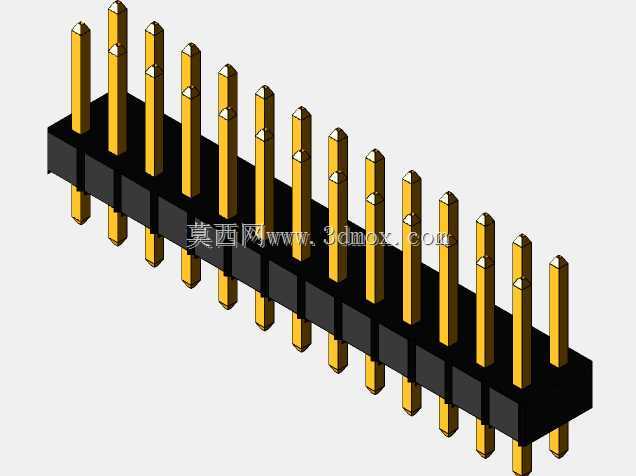

　　在消费电子、工业控制板卡、测试治具的板间互联场景里，直插排针是应用频次极高的互联元件，这款26位单排直插排针，核心适配2.54mm标准网格间距的PCB布局，是通孔插装工艺里最常用的板级连接载体之一。很多刚接触板卡设计的工程师容易忽略排针的安装边界尺寸，实际做PCB封装时不能只盯着针脚间距，这款排针的塑壳本体长度对应26个针位的排布总长度为33.02mm，塑壳宽度5.08mm，整体装配后从板面到针尾顶端的高度为8.89mm，做结构堆叠时要给这个高度预留足够的空间，避免和上方的壳体、屏蔽罩或者其他板上元件产生干涉。从设计逻辑来看，这款排针采用单排直插布局，针脚为方形截面的铜质插针，表面做镀金处理保证接触可靠性，

　　黑色绝缘塑壳采用耐高温工程塑料注塑成型，能够适配波峰焊、手工焊等常规焊接工艺的温度要求，不会在过炉时出现塑壳变形、针位偏移的问题。实际选型应用时，这类排针通常和配套的排母座配对使用，也可以直接插在对应间距的杜邦线端子上，实现板卡和外部线束、功能模块的信号与小电流电力传输，26Pin的针位数量刚好覆盖多数8位、16位单片机的IO口引出需求，也适合做传感器阵列、信号采集通道的集中互联。做三维建模的时候，要注意针脚的伸出长度公差，塑壳上下两端的针脚长度分别对应PCB插装端和对接端的尺寸，插装端的针脚长度要匹配PCB板厚加上焊盘的焊接余量，通常伸出板面1.5-2mm左右就能保证焊接可靠性，过长的针脚会在焊接后需要额外剪脚，增加工序成本，

　　过短则容易出现虚焊、透锡不足的问题。另外塑壳上的针位固定结构，每个针脚对应的塑壳卡槽都做了防呆定位，避免针脚在插拔受力时出现倾斜、移位，很多工程师在建模时容易忽略塑壳底部和PCB板面的贴合间隙，实际量产时塑壳底部会做微小的凸点，和板面留出0.1-0.2mm的间隙，方便焊接时助焊剂挥发，避免残留助焊剂堆积在塑壳下方长期使用后腐蚀焊盘。在测试治具的应用场景里，这类排针经常被用作治具和被测板的快速对接接口，因为2.54mm是行业通用的标准间距，互换性极强，不用单独开模定制，采购成本低，供货周期短，是中小批量设备研发阶段的首选互联元件。做结构校核的时候还要注意，排针的单针载流量通常在3A以内，不适合大电流的电力传输，

　　仅适用于信号传输和小电流供电回路，如果是走大电流的回路需要选用更大间距、更粗针脚的接插件，不能混用。另外排针的插拔寿命通常在数百次级别，适合不需要频繁插拔的固定连接场景，如果是需要经常插拔的接口，建议选用带锁扣的接插件或者镀金层更厚的工业级排针，避免长期插拔后接触电阻变大影响信号稳定性。建模时还要注意针脚的倒角处理，插针的对接端做了微小的倒角，方便和排母或者线束端子对接时顺利导入，不会出现针脚顶歪的问题，这个细节很多新手建模时会遗漏，导致实际装配时出现对接卡滞的问题。
