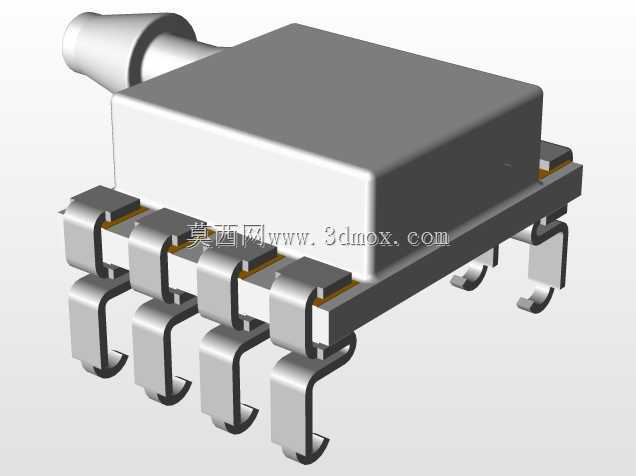

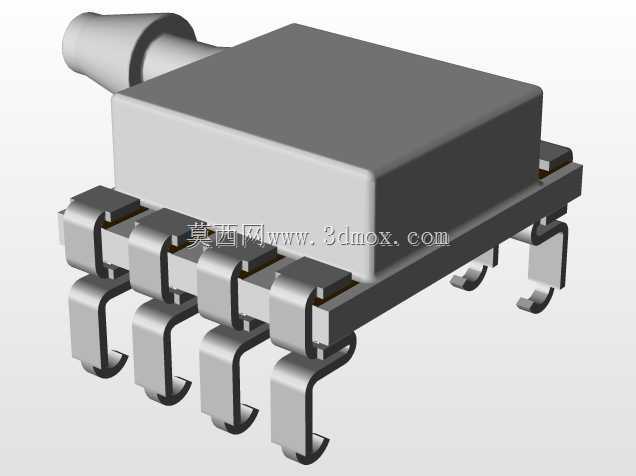

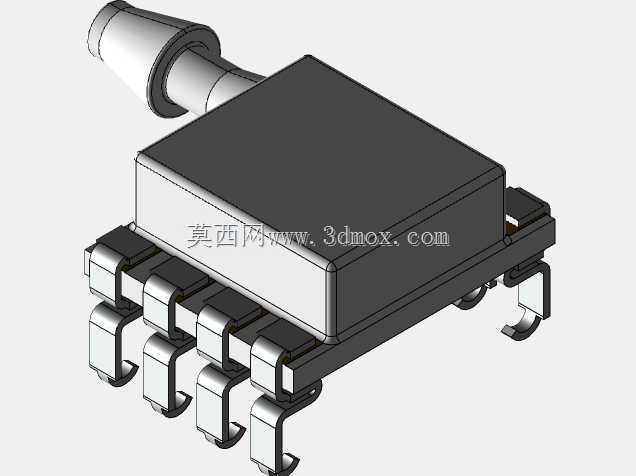

MS4525单边端口贴片式压力传感器结构

　　在工业测控、医疗设备、汽车电子的气压、液压检测回路里，这类带单边引压端口的贴片式压力传感器是小空间压力采集的核心部件，不同于传统带螺纹安装的大体积压力传感元件，这款采用SMD2.54mm标准节距的表贴封装，完全适配常规SMT回流焊工艺，不需要额外预留螺纹安装空间、也不需要手工焊接接线，能直接贴装在PCB板上完成气路与电路的同步连接，大幅压缩检测模块的整体体积。从实际使用场景来看，这类传感器常被用在便携式医疗监护仪的气道压力检测、小型气动执行元件的回路压力反馈、消费级无人机的空速检测、家用制氧机的气路压力监测等场景，这些场景的共同特点是安装空间局促、对元件的安装一致性要求高、需要批量自动化生产，传统的引线式、

　　螺纹安装式传感器很难同时满足体积、安装效率、检测精度的多重要求。从结构设计思路来看，这款传感器的主体采用方形塑封壳体，将MEMS压力传感芯体、信号调理电路完全封装在壳体内部，仅通过单侧伸出的硬质引压嘴对接外部气路，引压嘴采用阶梯式圆柱结构，能适配不同内径的柔性气管，插接后可以通过管箍或者密封胶完成气路密封，避免压力泄漏影响检测精度；引脚部分采用鸥翼型表贴引脚，2.54mm的标准节距完全匹配通用PCB设计的焊盘间距，不需要定制特殊的焊盘封装，结构工程师在绘制PCB的时候可以直接调用标准SOIC封装的焊盘尺寸做微调，大幅降低设计难度。从安装边界尺寸来看，这款传感器本体长度17.4mm、宽度12.4mm、本体高度8.2mm，

　　引压嘴从壳体单侧水平伸出，在做整机结构布局的时候，除了要预留传感器本体的贴装空间，还需要在引压嘴伸出方向预留至少10mm的气管插接与弯折空间，避免气管过度弯折堵塞气路；引脚的成型高度适配常规1.6mm厚度的PCB板，贴装后传感器本体底部与PCB表面留有0.3mm左右的间隙，既能避免焊接时焊锡溢出造成引脚短路，也能减少PCB板本身的应力传递到传感器壳体上，避免长期使用后塑封壳体出现微裂影响气密性。在做三维结构建模的时候，需要重点还原几个关键尺寸：一是引压嘴的外径与长度，这部分直接关系到气管选型与安装空间预留，尺寸偏差会导致现场装配时气管无法插接或者插接后密封不足；二是引脚的间距与成型弧度，这部分如果建模偏差，会导致后续输出的PCB封装焊盘位置错误，直接造成SMT贴装时虚焊、偏位；三是本体的安装高度，这部分关系到整机外壳的内部空间避让，如果高度尺寸建模偏小，会导致外壳装配时压到传感器本体，长期受压会损坏内部的传感芯体，造成检测数值漂移甚至完全失效。不同于通用的集成芯片，这类带气路接口的传感元件，在结构设计时不能只考虑电路连接的需求，还要同步考虑气路的走向、密封可靠性、安装后的应力释放，比如引压嘴的受力方向不能与PCB板面垂直，避免气管拉扯时的作用力直接传递到引脚焊点上，长期震动环境下使用时，最好在引压嘴附近增加一个气管固定柱，将气管固定在PCB或者壳体结构上，减少引压嘴承受的拉扯力。在做设备选型匹配的时候，

　　还要注意这款传感器的引压方向是水平侧向引出，和垂直顶面引压的同类型传感器相比，不需要在PCB或者壳体上开引压避让孔，气路可以沿着PCB板面方向排布，更适合薄型化的设备内部布局，比如便携式的手持检测设备，内部PCB板堆叠间距很小，垂直引压的传感器需要在上方的PCB或者外壳上开孔避让，而侧向引压的型号可以直接布置在板边位置，气路顺着板边延伸到设备的采样接口，不需要额外做避让设计，能进一步压缩整机的厚度尺寸。建模过程中对塑封壳体的棱角做了符合实际生产的圆角处理，没有采用尖锐直角建模，还原了实际注塑元件的工艺特征，引脚的弯折弧度也匹配实际SMT元件的成型工艺，避免建模时出现直角弯折导致的应力集中问题，和实际元件的装配公差匹配度更高，能直接用于整机的虚拟装配验证，提前排查安装干涉、空间不足等设计问题，减少后续打样迭代的次数。
