在低压信号传输、小电流供电回路的板对线连接场景中,这类五针间距2mm的母接塑壳是极为常见的互连部件,常见于消费电子内部主板与外设模块的接线、小型工控传感单元的信号引出、便携设备内部排线转接等位置,承担着公母插合时的针脚绝缘防护、对位导向、插合保持的核心作用,避免多针连接时出现针脚错位、相邻导体短路、插合后松脱断线等常见失效问题。

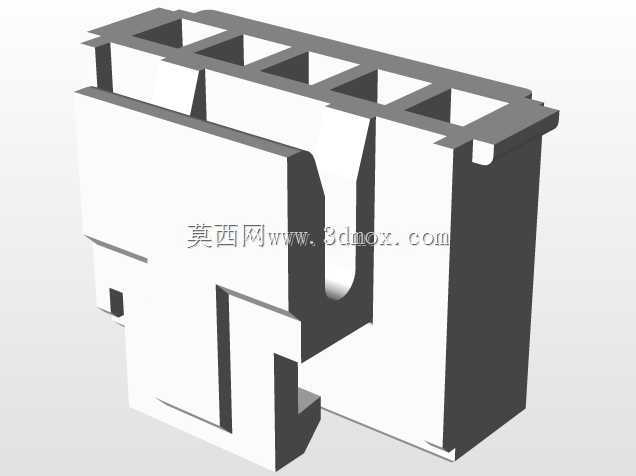

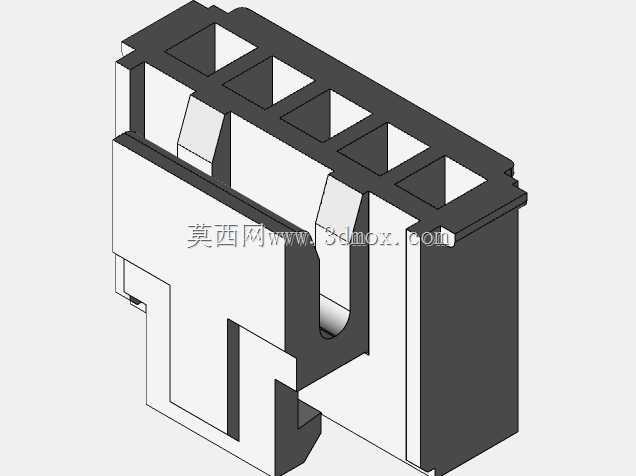

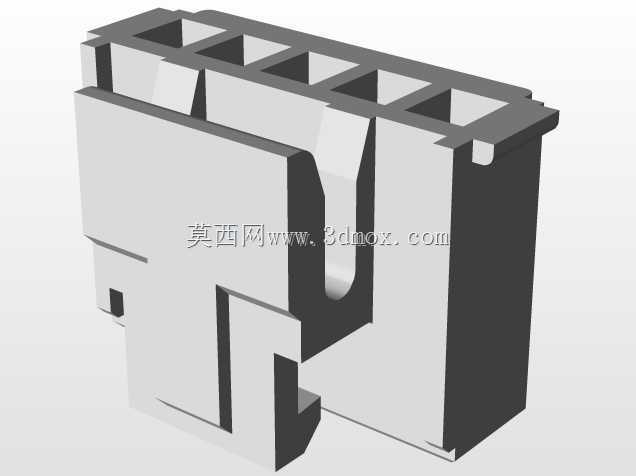

从实际使用的需求出发,这个塑壳的结构设计完全围绕插合可靠性与装配效率展开。整体外形尺寸控制在长11.6mm、宽2.9mm、高7.8mm的紧凑区间内,适配设备内部狭小的布线空间,不会占用过多的板上安装位置,满足小型化电子设备的堆叠布线要求。壳体采用绝缘工程塑料成型,背部预留五个等间距的端子安装腔,每个腔室的间距严格控制在2mm,和配套公针的中心距完全匹配,腔室内壁设计有倒扣结构,压接好导线的母端子从尾部推入腔室后,倒扣会卡入端子的定位卡槽内,防止端子在插合、拉扯导线的过程中从塑壳内退针,造成回路断路。
塑壳的插合端面做了导向倒角设计,公端插入时不需要完全精准对位,顺着倒角斜面就能顺利滑入腔室,降低生产线装配时的对位难度,提升批量组装的作业效率。壳体侧面设计有弹性锁扣结构,和公端塑壳的锁止凸台配合,插合到位后会发出清晰的卡扣到位声响,同时提供足够的保持力,避免设备在运输、使用过程中受振动影响出现接插件松脱的问题。壳体顶部的五个方形镂空结构,一方面是成型时减少塑胶材料的收缩变形,保证每个端子腔的位置度精度,另一方面也可以在检修时从顶部观察端子是否安装到位、插合时公针是否完全插入母端子的接触区域,方便排查接线故障。
在安装边界上,这个塑壳的尾部导线引出方向和插合方向垂直,布线时可以顺着导线走向排布,不需要额外弯折导线,减少导线根部的应力集中,避免长期使用后导线芯线断裂。塑壳的外壁没有多余的凸起结构,多个同型号接插件并排安装时,最小间距可以控制在壳体宽度的基础上预留0.2mm的装配间隙即可,不会出现相邻塑壳干涉的问题,适合高密度排布的接线场景。壳体的绝缘材质可以满足常规低压场景的耐压要求,相邻针脚之间的绝缘壁厚经过核算,能够避免2mm间距下的相邻针脚爬电距离不足问题,适配常规的直流5V、12V等低压信号与小电流供电场景,不会出现绝缘击穿、相邻回路串扰的问题。
从结构建模的角度来看,这类接插件塑壳的建模重点在于端子腔的尺寸精度控制,每个腔室的倒扣位置、导向斜面角度、锁扣的弹性变形量都需要和实际五金端子、公端塑壳的尺寸匹配,建模时需要优先保证插合方向的尺寸链精度,避免出现插合卡滞、锁止失效的问题。同时壳体的壁厚要保持均匀,避免注塑成型时出现缩痕、翘曲,导致腔室位置偏移,影响实际插合手感与接触可靠性。
