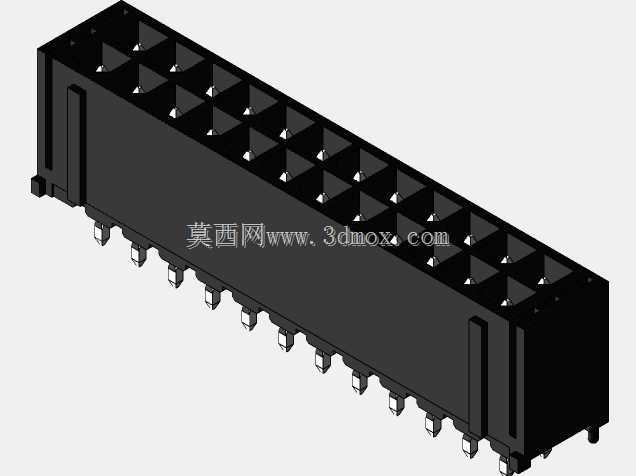

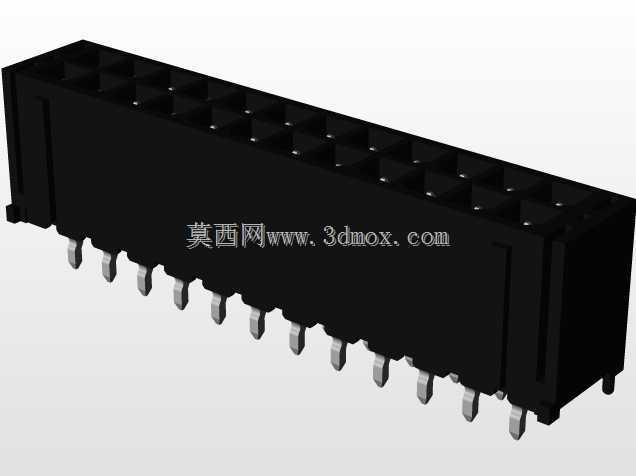

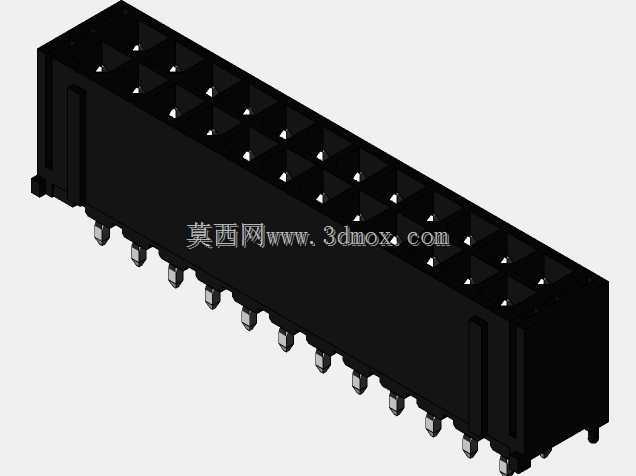

24销3mm节距THT卧式针座连接器结构

　　在工控板卡、消费电子主板、电源模块的板级互联场景里，这类直插式针座是实现板间信号、小电流功率传输的核心基础元件，日常选型时经常会碰到安装空间受限、引脚对位精度不足、焊接后插拔松脱的问题，这款24位THT针座的结构设计，正是针对这类板级互联的痛点做了针对性的尺寸与结构优化。先从安装边界说起，这款针座本体长度39.7mm，宽度7.36mm，整体高度9.9mm，属于窄体长条形的卧式直插件，在PCB布局时，横向占用的板上空间可以和同规格排针形成完全匹配的对位关系，7.36mm的窄体宽度，特别适合用在板边堆叠、多排接插件并排布置的场景，不会因为本体过宽挤占周边阻容器件的布局空间，9.9mm的安装高度，刚好匹配常规10mm以内的板间堆叠间隙，

　　不会出现插合后两板间距过大、或者顶到对面板上元件的问题。引脚采用24位双列排布，节距严格控制在3mm，这个节距尺寸是工业级板卡互联里的常用规格，相比2.54mm的常规排针，3mm节距的引脚之间爬电距离更大，在有轻微凝露、粉尘的工业现场环境下，能有效降低引脚间打火、信号串扰的概率，同时引脚的直径做了适配0.8mm方形插针的公差匹配，插合时的保持力控制在单脚1.5N以上，既不会因为插拔力过大导致装配时损坏PCB焊盘，也不会因为设备运输、长期振动出现接插件松脱接触不良的问题。设计时特意在塑胶本体的两侧做了定位凸台结构，过波峰焊的时候，这两个凸台可以卡在PCB对应的定位孔里，避免焊接过程中高温导致塑胶本体偏移、引脚浮高的问题，

　　塑胶本体采用的是耐高温的黑色工程塑胶，过260摄氏度波峰焊时长5秒以内不会出现形变、起泡的问题，内部的接触端子采用铜合金镀锡工艺，接触电阻控制在10毫欧以内，既能传输常规的控制信号，也能承载单路3A以内的直流功率传输，满足大部分板卡的供电与信号传输需求。从实际装配的角度看，这款针座的引脚伸出塑胶本体的长度做了精准控制，过波峰焊后焊锡爬升高度刚好能覆盖引脚的焊接段，不会出现焊锡爬到插合端导致接触不良的问题，塑胶本体内部的端子固定槽做了防反插的不对称设计，和配套排针对插时不会出现插反、错位的情况，哪怕是产线新员工手工装配，也能快速对位，降低装配不良率。在伺服驱动板、PLC扩展模块、小型开关电源的板卡设计里，

　　这类针座经常用来做主板与接口板的互联，相比线对板的接插件，板对板直插的连接方式省去了线束加工的环节，能有效降低整机装配的工时成本，同时减少线束带来的信号干扰问题，这款针座的尺寸精度控制在±0.1mm以内，和PCB封装匹配时不会出现引脚偏位插不进去的问题，建模时已经把塑胶本体的脱模斜度、端子的倒角、定位凸台的尺寸公差都做了还原，结构设计人员在做板卡布局时，可以直接调用这个模型核对安装空间、检查和周边元件的干涉情况，不用再反复核对规格书的尺寸参数，能有效缩短板卡设计的周期。另外这款针座的塑胶本体侧面做了加强筋结构，在多次插拔之后，塑胶本体不会出现开裂、端子松脱的问题，正常工况下插拔寿命能达到500次以上，满足设备全生命周期内的维护插拔需求，在做整机结构设计时，还要注意接插件上方要预留至少5mm的插拔操作空间，方便后期维护时的拆装作业，不要在接插件正上方布置结构筋位或者其他元件，避免挡住插拔路径。
