M3.5规格薄型平铜垫圈结构设计

　　在各类机电设备、精密仪器、电子装配的螺纹连接场景中，平垫圈是最容易被忽视却直接影响连接可靠性的基础零件，这款M3.5规格的铜质平垫圈，正是针对小规格螺纹连接的受力优化需求设计的。日常做结构设计时，很多新手容易忽略垫圈的选型，觉得只要能套进螺栓就行，实际上不同材质、厚度、外径的垫圈，在不同工况下的表现差异极大，铜材质的垫圈本身具备良好的延展性与导电性能，既可以在螺纹拧紧时填充被连接件表面的微观不平整，增大接触面积降低接触面压，避免较软的被连接件表面被螺栓头压溃，也能在需要接地导通的电子设备装配场景中，保证螺纹连接位置的导电连续性，避免接触电阻过大带来的发热、信号干扰问题。

　　这款垫圈的尺寸参数完全适配M3.5规格的公制螺纹，公称内径匹配M3.5螺栓的螺杆外径，安装时可以顺畅穿过螺杆，不会出现卡滞或者间隙过大导致的偏心问题，7.7mm的外径尺寸，是经过受力核算确定的：当M3.5螺栓达到标准拧紧力矩时，螺栓头对接触面的压应力通过垫圈分散后，不会超过常见铝合金壳体、PCB板材、薄铜排等被连接件的许用压应力，避免长期受载后接触面出现凹陷松弛。0.5mm的厚度设计，属于薄型平垫圈范畴，主要针对安装空间轴向尺寸受限的场景，比如消费电子内部的紧凑结构、小型传感器的安装位，不会因为垫圈过厚占用过多轴向空间，导致螺栓啮合长度不足，同时这个厚度也保留了足够的刚性，不会在拧紧过程中出现过度塑性变形，导致预紧力流失。

　　从设计思路上看，这款垫圈采用了无毛刺冲裁成型的结构设计，上下两个端面都有极小的倒角过渡，既可以去除冲裁过程中产生的锐边，避免安装时刮伤被连接件表面的涂层、氧化层，也能引导垫圈顺利套入螺杆，减少装配时的卡滞概率。铜材质本身的耐大气腐蚀性能，也让这款垫圈可以在没有额外表面处理的情况下，应用在多数室内常规工况的设备中，不需要担心生锈导致的连接失效或者污染周边零件。在实际选型应用中，这类铜垫圈常被用在通讯设备的射频模块连接、低压电气柜的二次回路接线、小型精密机械的转轴端盖固定、消费电子产品的内部结构连接等场景，相比钢制垫圈，铜垫圈的质地更软，在拧紧过程中可以更好地贴合两个被连接面的微观形貌，起到一定的防松阻尼作用，同时不会因为过硬的材质压伤表面处理层较薄的精密零件。

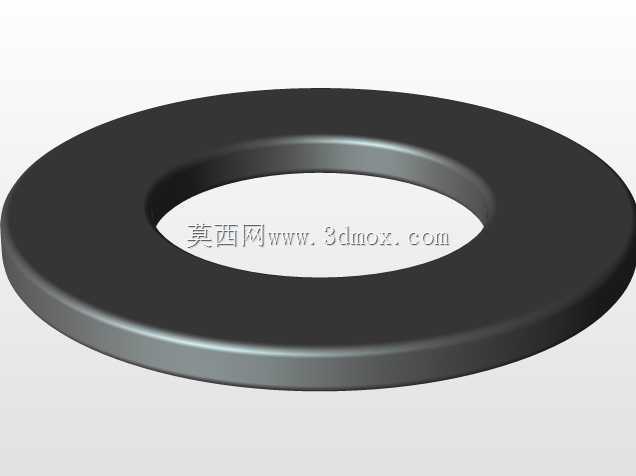

　　做三维建模时，这类基础标准件的模型精度直接影响整机装配的干涉检查结果，这款垫圈的模型严格按照实际尺寸构建，内外径的同轴度、端面的平面度都符合实际零件的加工公差要求，在装配体中调用时，可以准确模拟垫圈的安装位置，检查轴向安装空间是否足够，螺栓头压紧后是否会和周边的凸台、走线、相邻零件产生干涉。很多工程师在做小规格螺纹连接设计时，经常会漏画垫圈，或者随意选用尺寸不符的垫圈模型，导致后期打样装配时出现螺栓头压穿PCB、啮合长度不够、导电接触不良等问题，这类经过尺寸校核的垫圈模型，可以直接调用到对应规格的螺纹连接结构中，减少标准件建模的重复工作量，也能从设计阶段就规避选型错误带来的试制风险。

　　在实际装配工艺中，这类薄铜垫圈不需要额外的安装工装，手工或者自动锁螺丝机都可以顺利装配，因为厚度均匀、边缘无毛刺，自动送料时也不会出现卡料、叠料的问题，适合批量装配的生产线使用。相比不锈钢垫圈，铜垫圈的导电性能更优异，在需要电磁屏蔽的连接位置，铜垫圈可以填充接缝处的微观缝隙，提升壳体的屏蔽效能，减少电磁信号的泄漏，这也是很多通讯类、射频类设备中优先选用铜垫圈的原因。需要注意的是，这类铜垫圈因为材质较软，不适合用在需要经常拆卸的大载荷连接位置，反复拆装会导致垫圈出现不可逆的塑性变形，失去分散压应力的作用，更适合装配后较少拆卸、连接载荷适中、有导电或者表面保护需求的场景。
