单排11Pin直插排针电子接插件结构

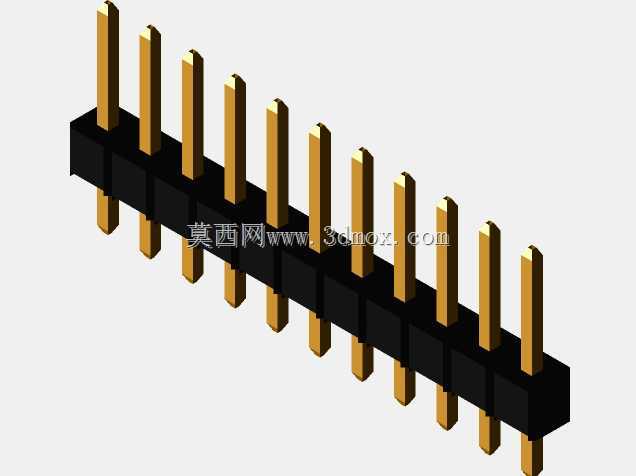

　　在消费电子、工业控制板卡、通讯设备的板间连接场景里，直插排针是应用频次极高的板级互连器件，这款单排11Pin的THT结构排针，主要承担PCB板与板之间、板与外接功能模块之间的信号与小电流传输作用，常见于工控IO扩展板、嵌入式开发板、小型家电控制板的信号引出与对接场景，相比贴片排针，THT通孔焊接的结构在抗振动、耐插拔的工况下表现更稳定，适合工业现场存在一定机械振动的设备使用。从结构设计来看，这款排针采用单排等距排布设计，针脚节距设定为2.54mm，这是行业内通用的标准间距，能够直接匹配市面上绝大多数通用PCB的焊盘孔位、杜邦线母座以及配套排母的安装尺寸，不需要额外定制开孔，大幅降低选型适配的成本。整体长度方向覆盖11个针位，

　　总长度控制在27.94mm，宽度方向为2.54mm，安装后的总高度为8.89mm，这个高度尺寸属于常规矮体直插排针范畴，在设备内部空间紧凑的场景下，不会因为接插件高度过高挤占上层板卡或者外壳的安装空间，适合薄型化电子设备的内部布局。针脚部分采用方形截面设计，插合端做了倒角导向处理，能够在与母座对插时自动导正位置，避免针脚歪折损伤，焊接端的长度适配常规1.6mm厚度PCB的通孔焊接要求，过波峰焊时焊锡能够顺着针脚与孔壁的间隙充分浸润，形成可靠的焊点，减少虚焊、漏焊的不良概率。黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊过程中的高温冲击，不会出现基座融化、针脚移位的问题，基座上每个针位的固定孔位与针脚采用过盈压合的方式固定，

　　在正常插拔过程中不会出现针脚松动、退针的情况，保证连接的可靠性。在实际选型使用时，需要注意这款排针的安装边界：PCB上对应的焊盘开孔需要匹配针脚截面尺寸，开孔位置的公差控制在±0.1mm以内，避免针脚无法顺利插入；排针安装后，在针脚伸出PCB背面的部分需要预留至少1mm的焊锡空间，背面走线需要避开焊盘位置3mm以上，防止焊接时焊锡流淌造成线路短路。在板对板对接使用时，配套排母的安装高度需要与这款排针的露出高度匹配，保证插合后针脚与排母触点的接触长度足够，避免接触不良造成信号中断。相比其他间距的排针，2.54mm节距的排针通用性最强，配套的接插件、跳线资源最丰富，在小批量产品开发、原型机验证阶段，选用这种标准件能够大幅缩短开发周期，

　　不需要单独开模定制接插件，降低前期的开发投入。针脚表面的镀层采用常规镀锡处理，兼顾导电性能与焊接性能，在常规室内使用环境下能够保证长期的接触稳定性，不会轻易出现氧化导致接触电阻升高的问题。在结构建模过程中，需要重点关注针脚的同轴度、基座上每个针位孔的位置度，这些形位公差直接影响排针能否顺利插入PCB以及与母座的对插顺畅度，如果孔位位置偏差超过0.05mm，就可能出现个别针脚无法插入焊盘或者插合力过大的问题。另外基座的外形倒角设计也需要考虑注塑生产的脱模需求，边角处做微小的圆角处理，避免注塑生产时出现应力集中导致基座开裂，同时也能避免安装时尖锐边角划伤操作人员或者周边线材。
