MS4525顶部端口贴片式压力传感元件结构

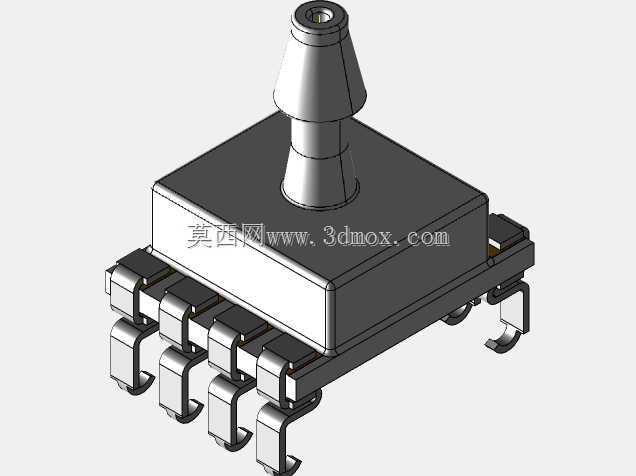

　　在医疗呼吸设备、工业气动控制、消费级家电风压检测这类对安装空间、测量响应速度有明确要求的场景里，表贴式压力传感器的选型一直是结构工程师需要反复核对安装边界、气路对接方式的核心环节。这款MS4525系列的顶部引压端口传感元件，采用SMD2.54mm标准节距的表贴封装设计，整体外形尺寸控制在长9.9mm、宽12.4mm、总高16mm的范围内，其中引压凸台占据了高度方向的主要尺寸，方形本体部分的厚度适配常规SMT回流焊的工艺公差要求，引脚共8个呈双侧对称排布，单侧4个引脚的弯折弧度完全符合JEDEC表贴元件的成型标准，焊盘尺寸设计预留了0.2mm的焊锡爬锡空间，既能保证焊接后的机械强度，也能避免波峰焊或回流焊过程中出现连锡、虚焊的工艺问题。

　　从设计思路上看，这款传感器将引压端口设置在本体顶部，而非传统的侧面引压结构，核心是为了适配气路垂直布局的PCB安装场景——很多便携医疗设备的气路板是叠层设计，气路接口从PCB上方垂直对接，不需要额外弯折引压管路，既减少了气路泄漏的风险点，也压缩了整机横向的安装空间。引压嘴采用锥度过渡的结构，根部直径更大，和传感器本体的塑封外壳结合处做了圆角加强，避免安装气管时出现应力集中导致的塑封开裂，锥度段的尺寸适配常规的软质硅胶气管，插接后不需要额外打胶就能实现足够的密封抱紧力，适合小流量、低压力范围的气体压力检测场景。

　　实际选型应用中，需要注意这款元件的安装边界：引脚外侧到本体的距离是1.2mm，PCB布局时相邻元件的间距要预留至少1.5mm的安全距离，避免SMT贴装时吸嘴干涉，也方便后期返修时用热风枪操作。顶部引压嘴的中心和方形本体的中心完全重合，气路接口的定位公差控制在±0.1mm以内，和上方气路密封垫的对接孔位可以直接按中心对齐设计，不需要额外做偏移补偿。塑封本体的四个边角做了0.3mm的倒角处理，一方面是减少塑封成型时的应力残留，另一方面也能避免贴装过程中边角崩裂的问题。

　　功能特性层面，这款表贴压力传感器的核心感压芯片封装在方形塑封本体内部，引压通道从顶部气嘴垂直连通到感压膜片，气路容积极小，压力响应速度比侧面引压的同规格元件更快，适合需要动态追踪压力变化的场景，比如呼吸机的气道压力实时监测、按摩仪的气泵压力闭环控制、新风系统的风道压差检测。引脚的排布兼容标准SOIC封装的焊盘布局，对于有成熟SOIC封装焊盘设计规范的团队来说，不需要重新设计焊盘规则，直接套用现有封装库的焊盘参数就能完成布局，能大幅缩短硬件和结构设计的周期。

　　在结构建模过程中，需要重点还原几个关键特征：一是引脚的弯折弧度和共面度，引脚底部的焊接面要保证在同一平面上，公差控制在0.1mm以内，否则会直接影响SMT焊接的良率；二是顶部引压嘴的锥度尺寸，尤其是和气管配合的端部直径，尺寸偏差过大会导致气管插接过松漏气或者过紧无法装配；三是塑封本体和引脚结合处的台阶结构，这个位置是焊锡爬升的限位点，建模时要准确还原台阶高度，避免焊锡爬到塑封本体上影响外观或者绝缘性能。另外，这款元件的整体高度包含引压嘴是16mm，做整机堆叠设计时要注意上方气路结构的避让空间，引压嘴周围3mm范围内不要布置过高的元件，方便气管的插拔操作。

　　从实际应用的可靠性角度看，顶部引压的设计相比侧面引压，在PCB板受到振动冲击时，气管对传感器的作用力是垂直向下的，正好传递到PCB焊盘上，而侧面引压的结构受力是横向的，容易对引脚产生弯折力矩，长期振动下可能出现引脚脱焊的问题，所以这款结构更适合有振动工况的移动设备、车载气动检测场景。塑封外壳采用的是耐温的工程塑料，能适配常规SMT焊接的260℃高温回流工艺，不需要额外做特殊的焊接治具保护，和常规表贴元件可以一起过回流焊，生产组装的工艺兼容性更好。
