顶部引压贴片式压力传感元件结构

　　做小型气路检测设备的结构选型时，最先要卡的就是传感元件的安装边界，这款顶部引压的贴片式压力传感结构，刚好适配便携检测设备、小型医疗气路、工业气动终端这类对安装空间有严格限制的场景。很多做手持气压检测装置的工程师都遇到过问题：侧向导压的传感元件要么需要额外预留导气管弯折空间，要么导气接头和PCB板上的周边元件产生干涉，最后不得不把整机外壳做厚，违背便携设备的轻量化设计初衷，而顶部引压的结构刚好把导气通路的延伸方向放在垂直于PCB板面的轴线上，导气接头直接从元件本体上方伸出，不需要在PCB周边预留侧向走管空间，能大幅压缩板级占用的平面面积。

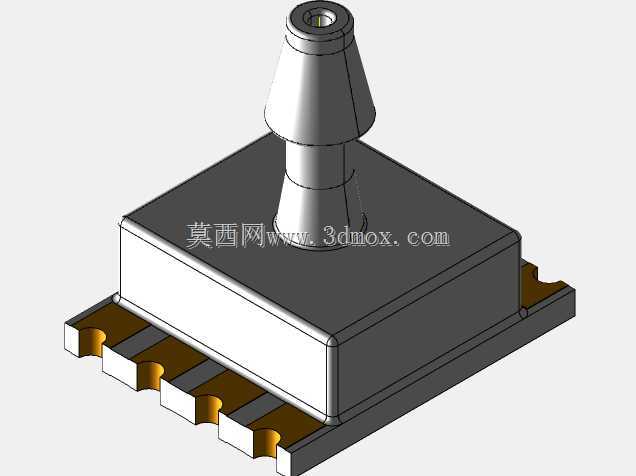

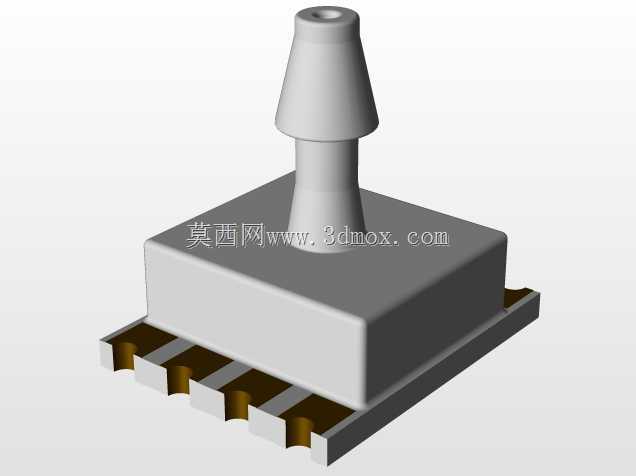

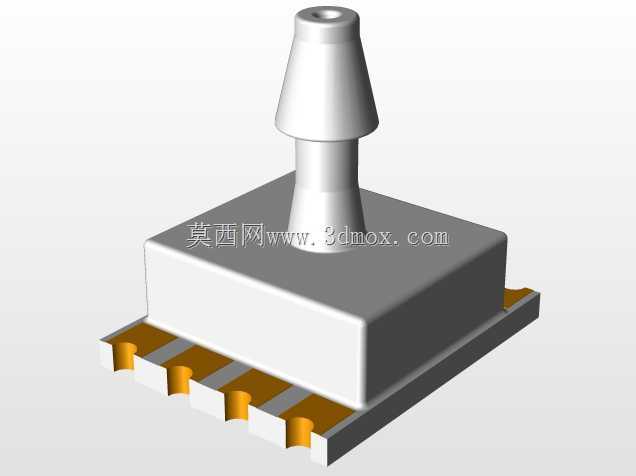

　　从实际功能逻辑来看，这类传感元件的核心是通过顶部的锥形导气接口接入被测气压，内部的感压芯体将气压变量转换为可被电路采集的电信号，底部的SMD贴片引脚直接和PCB焊盘完成焊接，不需要额外的接插件连线，既能减少装配环节的接线工序，也能避免接插件接触不良带来的信号波动问题。锥形的导气接口做了梯度变径设计，靠近本体的柱段直径更大，保证和元件本体的连接强度，上端的锥段可以适配不同内径的软质导气管，装配时直接把气管插接到锥段上就能完成密封，不需要额外的快插接头，进一步压缩气路连接的占用空间，对于小流量、低压力的气路检测场景来说，这种插接方式的密封可靠性完全能满足使用要求。

　　尺寸边界是结构选型时最核心的考量点，这款元件的本体长宽尺寸控制在12mm级，总高度包含导气接头也仅在十毫米级，引脚采用标准2.54mm节距设计，和通用的贴片焊盘规范完全匹配，不需要在PCB设计时做特殊的异形焊盘处理，能直接套用标准SMD元件的封装库，减少PCB设计阶段的封装绘制工作量。引脚采用翼型排布，一共六个引出端，分别对应电源输入、信号输出、校准补偿等不同功能，焊接时可以采用标准回流焊工艺，不需要手工补焊，适合批量生产的装配流程。本体的方形基座做了直角规整设计，在PCB上做定位时可以直接以基座的两个相邻直角边作为定位基准，贴片机的视觉识别系统能快速抓取定位特征，提升SMT贴片的装配精度，减少贴装偏移带来的焊接不良问题。

　　设计这类传感元件的三维结构时，首先要区分不同功能部分的材质与公差要求：基座部分是封装壳体，需要保证一定的结构强度，同时和引脚之间的绝缘间隙要满足安规要求，建模时要预留引脚和塑封本体之间的结合间隙，避免实际生产时出现塑封溢料覆盖焊盘的问题；中间的导气柱段要和基座顶面保持垂直，锥面的锥度要控制在合理范围，既保证气管插接时的顺畅度，也要保证插接后有足够的抱紧力，不会在设备受振动时出现气管脱落的问题；顶部的导气孔是和被测气路连通的核心通道，建模时要保证孔道和导气柱的同轴度，避免孔道偏斜导致内部感压膜片受力不均，影响检测精度。

　　在实际设备装配中，这类传感元件的安装位置要注意和周边大功率元件保持足够间距，避免大功率元件工作时的发热传导到传感本体上，导致感压芯体出现温度漂移，影响检测数据的准确性。导气接口连接的气管要做适当的固定，不能让气管的拉扯力直接作用在传感元件本体上，长期的拉扯应力可能导致引脚焊接处出现虚焊，甚至导气柱和基座的结合处出现漏气问题。对于有振动的使用场景，还可以在传感元件周边的PCB上做局部的加强筋设计，减少PCB形变对焊接点的应力影响。

　　从应用场景的适配性来看，这类小尺寸贴片式压力传感结构，除了常规的工业气动压力检测，还能适配家用制氧机的气路压力监测、便携胎压检测设备的传感端、小型真空泵的负压检测等场景，这些场景的共同特点是整机内部空间紧凑，无法容纳大体积的螺纹安装式压力传感器，同时对装配效率有一定要求，SMD贴片的安装方式刚好适配这类批量生产的需求。建模过程中还要注意引脚的成型尺寸，引脚伸出基座底部的高度要符合回流焊的工艺要求，太高会导致焊接时元件移位，太低会导致焊锡无法充分浸润焊盘，出现虚焊问题；引脚之间的间距要严格遵循2.54mm的标准节距，公差控制在常规SMD元件的允许范围内，避免出现焊盘对不上无法贴装的问题。导气锥面的表面粗糙度要做合理设定，太光滑会导致气管抱紧力不足容易脱落，太粗糙会导致插接时阻力过大，装配效率低，还可能在插接时切下气管内壁的碎屑，堵塞内部的导气孔道。
