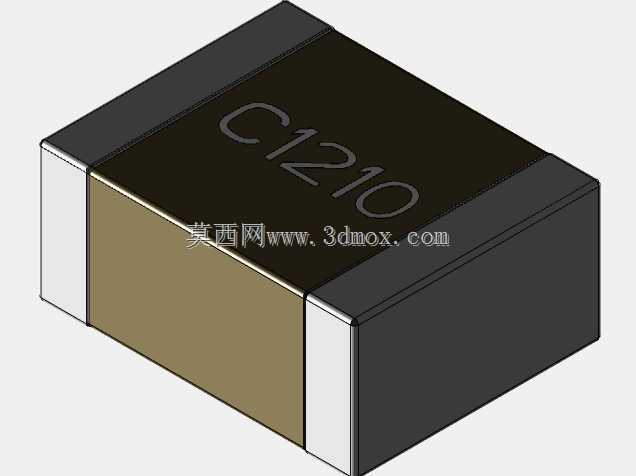

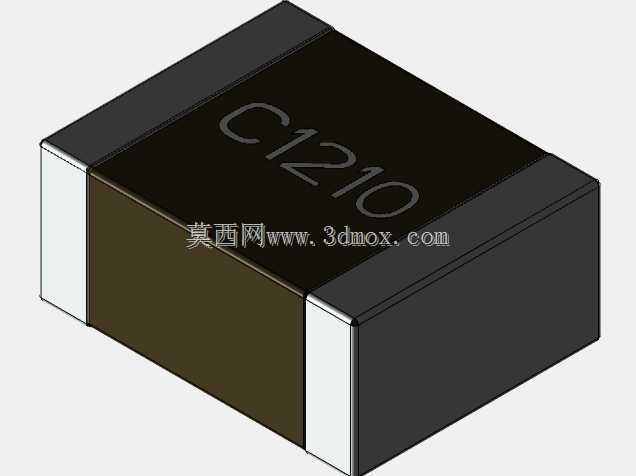

1210封装贴片MLCC电容三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，1210封装的多层陶瓷贴片电容是板级电路里极为常见的无源器件，这类电容常被用于电源入口的高频去耦、信号链路的滤波、局部储能等场景，相比0402、0603等更小封装的同类型电容，1210封装的容值覆盖范围更广，能承载的额定纹波电流更大，在电源回路中可以更好地抑制高频噪声，同时兼顾一定的瞬时电流补给能力，适合对电容容量、耐压有一定要求，同时又需要采用表面贴装工艺提升生产效率的电路场景。做板级结构设计的时候，很多新手容易忽略这类贴片元件的实际安装边界，只盯着 datasheet 上的标称长宽高数值画封装，最后回流焊之后出现元件偏移、和周边结构件干涉、

　　焊盘设计不合理导致立碑等问题，这个三维模型就是完全按照实际量产的1210 MLCC实物尺寸做的还原，能帮结构工程师在做PCB叠层、板卡装配干涉检查的时候，更直观地确认元件的空间占位。从设计思路上来说，这个模型还原了MLCC电容的典型结构：中间的陶瓷介质本体是多层陶瓷膜片叠压烧结而成，两端的端电极是三层结构，最内层是和陶瓷本体结合的银钯层，中间是镀镍层阻挡焊锡侵蚀，最外层是镀锡层保证焊锡润湿性，模型里把端电极和陶瓷本体的分界面、端电极的倒角都做了还原，不是简单的方块拉伸，能真实反映元件在视觉检测、装配仿真里的实际形态。尺寸上严格对应1210封装的公制参数：本体长度3.2mm，宽度2.5mm，安装后的最大高度1.4mm，两端电极的宽度、

　　电极覆盖本体侧面的高度都按照行业通用的JEDEC标准做了设定，在做SMT产线的吸嘴取件仿真、回流焊炉温曲线对应的元件应力仿真时，这个模型的尺寸精度能满足仿真要求，不会因为模型尺寸偏差导致仿真结果失真。实际选型的时候，1210封装的MLCC因为本身体积比小封装电容大，在PCB上的焊盘设计要注意预留足够的焊锡爬行空间，两个焊盘的中心距要和元件两端电极的中心距匹配，焊盘的宽度不能过宽，否则回流焊时熔融焊锡的表面张力会把元件拉偏，这个模型可以直接导入到PCB设计软件的3D预览环境里，和已经布局好的其他元件、周边的结构屏蔽罩、连接器等部件做干涉检查，避免后期打样之后才发现元件和结构件顶到的问题。在车载电子的BMS板、工业伺服驱动器的控制板上，

　　这类1210电容经常布置在电源模块的输入输出端，因为板卡工作时会有持续的振动，做结构仿真的时候还可以借助这个模型给元件赋予对应的陶瓷、金属材料属性，模拟振动工况下元件的焊点应力，提前优化焊盘设计和点胶加固的位置。很多工程师在做三维装配的时候，习惯用简化的方块代替这类电子元件，虽然能大概占位，但在做精细化的DFM检查时，简化模型没法体现端电极的实际位置和本体的倒角细节，容易出现误判，比如本来元件和周边器件的间隙是足够的，但因为简化模型没做倒角，误以为存在干涉，或者反过来，实际元件的电极突出部分和周边焊盘距离过近，简化模型没体现出来导致后期短路风险。这个模型的细节还原度足够支撑从原理图选型、PCB布局、结构干涉检查到SMT产线仿真的全流程使用需求，不需要工程师再自己对照规格书重新绘制，能节省不少前期建模的时间，尤其是在做高密度板卡的布局时，每一个元件的精准三维模型都能帮设计人员提前规避很多生产端的潜在问题。
