1000VA环形铁芯变压器158mm直径84mm高结构

　　做设备电源部分选型的时候，环形变压器一直是绕不开的选项，尤其是对安装空间有紧凑要求、同时对漏磁控制有硬性指标的设备场景，这类环形结构的电磁转换部件优势非常明显。这次建模的这款1000VA容量的环形变压器，直径控制在158mm，整体高度84mm，这个尺寸边界是经过多轮设备内部布局校核后确定的，刚好能适配多数中小型工控设备、音频功放、医疗检测仪器的内部电源舱安装位，不会和周边的滤波电容、散热风道、接线端子排产生干涉。

　　从实际用途来看，这款1000VA的环形变压器主要承担交流电压转换、电气隔离的核心功能，输入端适配常规市电电压，输出端可以根据设备实际负载需求绕制多组独立绕组，给控制回路、功率回路、信号回路分别提供匹配的交流供电，相比传统EI型叠片变压器，环形结构的铁芯是由整条硅钢片连续卷绕而成，没有叠片接缝带来的磁阻损耗，空载电流能做到更小，长时间待机状态下的发热控制更优，很适合需要长期连续通电运行的工业设备。

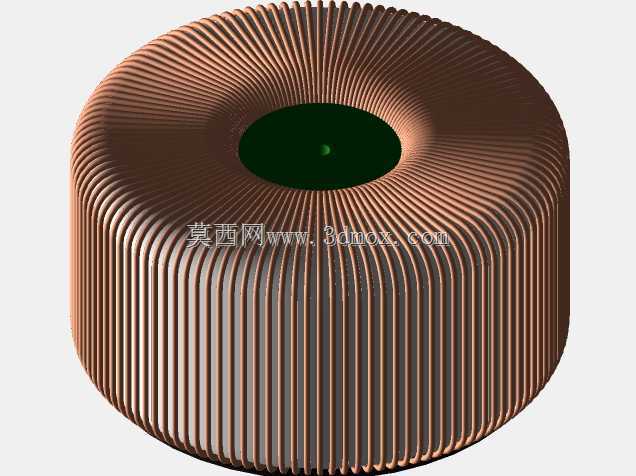

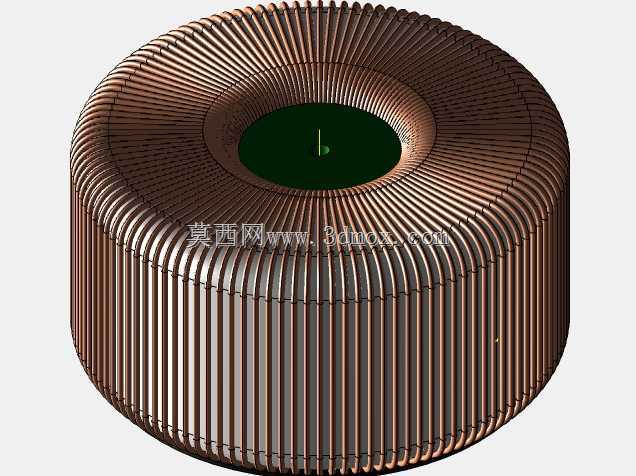

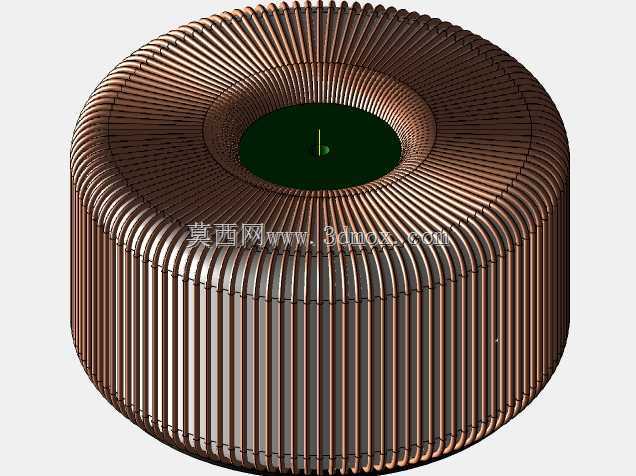

　　设计思路上，首先是铁芯的卷绕密度控制，建模的时候特意还原了铁芯外层绝缘包覆层的厚度，以及绕组逐层绕制的排布逻辑，每一层漆包线的排布都紧密贴合环形铁芯的圆弧面，没有出现跨层跳线的松散结构，这样做的目的是减少绕组之间的空隙，提升整体结构的紧凑度，同时降低绕组工作时的振动噪音——很多现场使用的环形变压器出现嗡嗡的工频噪音，很大一部分原因就是绕组绕制张力不足，通电后电磁力带动线层振动产生的。其次是中心安装孔的尺寸预留，模型里中心的通孔是给安装固定螺栓预留的穿装空间，配套的上下固定压片、橡胶减震垫的安装边界也在建模时做了同步校核，确保实际装配的时候，固定件不会压破绕组的外层绝缘漆，同时橡胶减震垫能有效吸收绕组工作时的微小振动，避免振动传递到设备壳体产生共振噪音。

　　外形尺寸方面，158mm的外径是绕组绕制完成后的最终外轮廓尺寸，不是铁芯本身的直径，建模时已经把外层绝缘胶带、绕组引出线的出线位置空间都计算在内，实际安装的时候，周边只需要预留5mm以上的散热间隙就可以满足长时间满负载运行的散热需求，不需要额外加装强制散热风扇，依靠自然对流就能把绕组温升控制在绝缘等级允许的范围内。84mm的高度是包含上下绝缘端板的总高度，安装时从设备安装板表面到变压器顶端的距离只需要预留90mm的净空，就能保证接线操作的空间，不会出现接线端子被周边结构件挡住无法操作的问题。

　　从结构细节来看，绕组的引出线位置统一排布在环形结构的外侧同一方位，方便现场接线时统一走线，所有引出线都预留了足够的线长，并且在出线位置做了绝缘护套的结构还原，避免引出线和铁芯棱角处摩擦破坏线皮造成绝缘故障。铁芯的卷绕层结构在模型里做了分层还原，能清晰看到硅钢片卷绕的层叠纹理，方便后续做电磁仿真的时候，直接基于模型拆分铁芯和绕组的实体，赋予对应的材料属性，不用再重新做结构简化。另外，整个模型的外轮廓做了圆角过渡处理，没有尖锐的棱角，还原了实际产品外层绝缘包覆后的真实形态，避免在做设备整体装配干涉检查的时候，出现误判尖角干涉的问题。

　　在实际设备集成的时候，这类环形变压器因为漏磁极小，不会对周边的敏感信号线路、传感器部件产生电磁干扰，所以很适合用在高精度检测设备、音频处理设备这类对电磁兼容要求高的场景，相比同容量的其他结构变压器，它的重量更轻，安装固定方式更灵活，既可以中心螺栓垂直安装，也可以通过定制的固定支架水平安装，适配不同方向的设备内部布局。建模的时候也考虑了不同安装方式下的结构强度校核，整个绕组和铁芯的结合面做了紧密的贴合约束，模拟实际浸漆固化后的整体结构强度，不管是垂直还是水平安装，都不会出现铁芯和绕组移位的问题。
