6销3mm节距THT针座连接器结构

　　在工业控制板卡、消费电子主板、电源模块的板级互连设计中，板对板、线对板的信号与小电流传输始终离不开直插式针座这类基础互连元件，本次涉及的这款6位直插针座，就是针对紧凑安装空间下的小功率信号互连场景开发的结构件。

　　从实际选型适配的角度看，这类针座常被用在PLC扩展模块的板间连接、小型开关电源的内部排线对接、工控传感器的信号转接板上，相比表贴型针座，THT通孔回流焊接的针脚拥有更强的机械结合力，在存在小幅振动的工业设备内部，不容易因为长期应力出现焊盘脱落、接触不良的问题，6个接触位的配置刚好适配3组差分信号或者6路普通IO信号的传输需求，不会因为针位过多占用不必要的板上空间，也不会因为针位不足需要额外增加接插件数量提升布线复杂度。

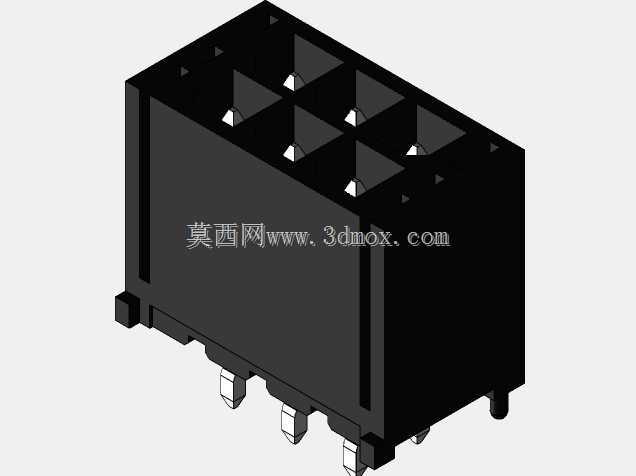

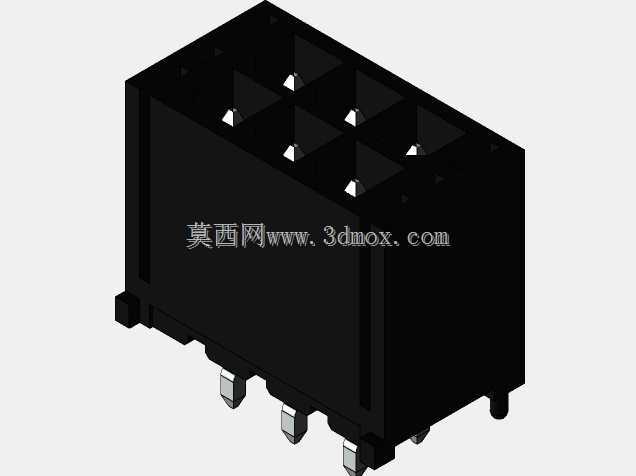

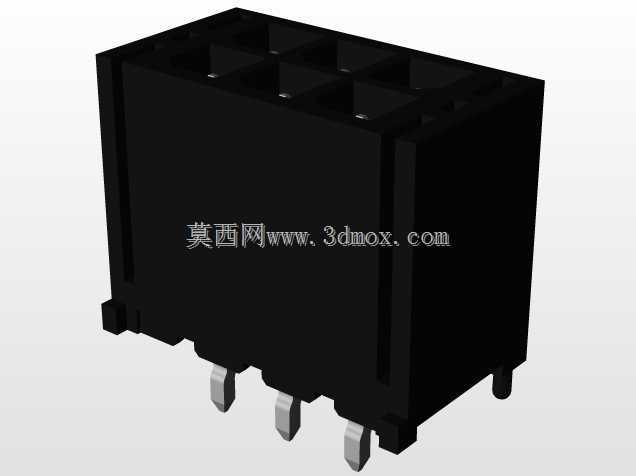

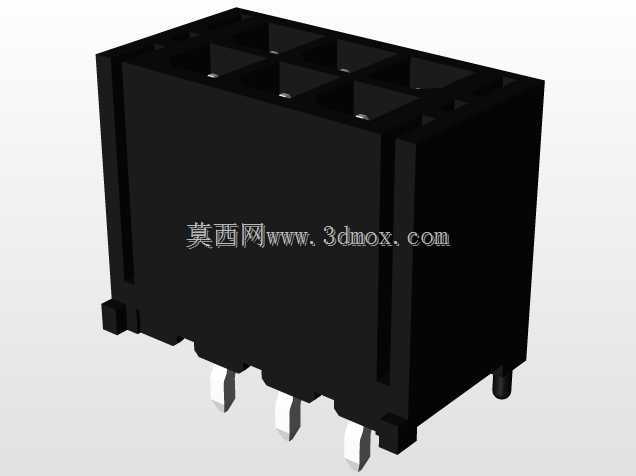

　　设计这款针座的时候，首先要明确的是安装边界的约束，整体长度控制在12.7mm，宽度9.9mm，安装后的本体高度7.36mm，这个尺寸刚好适配板卡之间10mm左右的常规板间距，不会因为本体过高顶到上层板卡的元器件，也不会因为高度不足导致对插时公母座配合不到位。3mm的接触位节距是行业内小功率信号传输的常用节距，这个节距下相邻针位之间的绝缘间隙足够承受常规低压信号的耐压要求，不会出现相邻针位飞弧、击穿的问题，同时也能兼顾针座本身的结构强度，不会因为节距过小导致塑胶本体的壁厚不足，在过波峰焊的时候出现塑胶受热变形、针位偏移的问题。

　　塑胶本体采用黑色高温绝缘材料，设计时在每个接触位的空腔内预留了插针的定位卡槽，公针插入后可以通过卡槽限制插针的径向晃动，保证公母对插时的同轴度，避免插针偏斜导致的接触电阻过大问题。本体底部设计了两个定位柱，在PCB板上对应位置开设定位孔，过炉焊接前可以先将针座通过定位柱预固定在板上，不需要额外的治具压合就能保证针座与板面的垂直度，减少焊接后针座歪斜的不良率。底部伸出的焊接针脚长度经过适配，刚好穿过常规1.6mm厚度的PCB板后露出1.2mm左右的焊脚长度，这个长度既可以保证焊锡能够充分包裹针脚形成可靠的焊点，也不会因为针脚过长在过炉后出现连锡、剪脚工序额外增加工时的问题。

　　从结构细节上看，每个接触位的内部都设计了防反插的限位筋，对应的公座上会有匹配的凹槽，现场装配的时候不会出现插反导致的信号接反、针脚顶弯问题，对于批量组装的生产线来说，这个结构可以大幅降低装配的出错率，减少返修成本。本体四周的壁厚做了均匀化处理，避免壁厚差异过大导致注塑成型时出现缩水、翘曲的变形问题，保证批量生产时每个针座的尺寸一致性，互换性可以达到行业通用要求，同规格的不同批次产品不需要额外调整就能直接适配。

　　在实际应用中，这类针座的额定电流通常可以达到3A每针，足够覆盖绝大多数低压信号传输和小功率供电的需求，接触电阻控制在毫欧级别，长期使用不会因为接触压降过大导致信号失真或者供电不稳。绝缘本体的耐温范围覆盖-40℃到105℃，可以满足绝大多数工业现场和消费电子的工作温度要求，即使在设备内部靠近发热元件的位置，也不会因为长期高温出现绝缘老化、接触失效的问题。

　　很多结构工程师在选型这类接插件的时候，容易忽略本体的安装高度和定位柱的位置，导致后期打样后出现板间干涉、焊接定位不准的问题，这款针座的尺寸设计完全贴合常规板卡的设计规范，定位柱的直径和位置都按照行业通用标准设置，不需要在PCB设计时做额外的封装调整，可以直接调用标准封装进行布线，大幅缩短硬件和结构设计的周期。针座顶部的每个插孔入口都做了小角度的导向倒角，公针对插时可以自动导正，即使装配时存在小幅的位置偏差，也能顺利插入，不会出现针脚顶弯的问题，适合现场人工装配或者自动化设备批量插件的生产场景。
