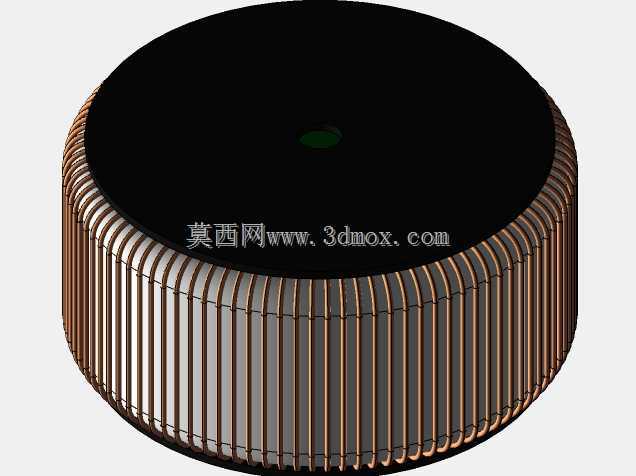

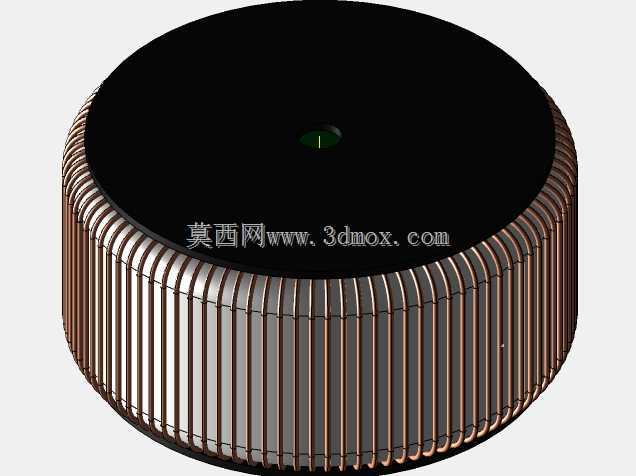

80VA环形铁芯电源变压器三维结构

　　做了十几年机电配套结构设计，环形变压器在小功率供电场景里的优势其实很多刚入行的工程师未必摸得透，这次还原的这款80VA容量的环形变压结构，最早是给桌面式工业控制终端做供电配套时敲定的方案，当时对比了EI型、R型几种铁芯结构，最终选环形结构核心是看中它的磁路闭合特性——整圈无断点的冷轧硅钢卷绕铁芯，磁化效率比叠片式铁芯高出不少，空载电流能压到同容量EI型变压器的三分之一不到，对于需要长期待机的工控终端来说，长期运行的空载损耗优势非常明显。

　　从实际安装适配的角度说，这款变压器的外径控制在85mm，整体高度39mm，属于矮胖型的结构比例，当初定这个尺寸边界的时候，是因为终端设备的内部安装腔高度预留只有42mm，要给底部减震垫、顶部接线端子留出足够的安全间隙，不能让绕组和设备金属外壳直接接触，避免绝缘失效风险。环形结构的安装方式和叠片式变压器差异很大，常规是通过中心的安装孔配合压片、减震胶垫固定在安装板上，中心孔的尺寸是匹配M6的安装螺栓做的，安装的时候要注意不能把压片锁得过紧，不然会压伤内层绕组的绝缘层，之前现场调试的时候就遇到过安装工拧螺栓力矩过大，压破漆包线绝缘层导致匝间短路的问题，后来在设计安装压片的时候特意在接触绕组的一侧加了1mm厚的绝缘橡胶垫，既可以缓冲运输过程中的振动冲击，也能避免硬接触损伤绝缘层。

　　绕组的排布上，这款变压器采用分层绕制的结构，初级绕组紧贴铁芯绕制，层间加了0.05mm厚的聚脂薄膜绝缘，次级绕组根据输出电压的需求分层排布，最外层用绝缘浸渍纸做整体包裹，再做浸漆固化处理，一方面可以固定绕组的线匝位置，避免设备运行过程中振动导致线匝移位摩擦破损，另一方面也能提升整体的绝缘等级，满足工业环境下的防潮、防霉菌要求。很多工程师选环形变压器的时候容易忽略漏磁的问题，实际上环形结构因为磁路完全闭合，漏磁本身比叠片结构小很多，但如果绕组绕制的时候排布不均匀，还是会在周边产生杂散磁场，对附近的模拟信号电路产生干扰，所以在建模还原的时候，特意把绕组的排布均匀度做了还原，每一圈漆包线的排布间隙控制在0.1mm以内，绕制完成后整体的圆周方向重量偏差不超过5g，这样不仅能降低漏磁，还能避免变压器通电工作时因为磁致伸缩产生的共振噪音——之前有批次产品因为绕组绕制松紧度不一致，通电后产生50Hz的低频嗡嗡声，在安静的控制室里非常明显，后来调整了绕制张力，把绕组的张紧力控制在合理区间，浸漆的时候充分浸透，才把噪音压到30分贝以下，满足办公和工控场景的噪音要求。

　　从应用场景来说，这个容量的环形变压器除了工控终端供电，还广泛用在小功率音频设备、医疗检测仪器、小型光伏逆变控制模块里，核心就是看中它体积紧凑、转换效率高、漏磁小、运行噪音低的特点。设计的时候还要考虑接线的安全距离，顶部的接线端子之间的爬电距离要满足基本绝缘的要求，对于220V输入的初级回路，端子之间的爬电距离不小于3mm，次级低压回路的端子也要和初级端子保持足够的绝缘间距，避免高压串入低压回路损坏后端电路。另外，环形变压器的散热特性和叠片式也有区别，因为绕组是环绕在铁芯外侧，整个圆周面都可以和空气接触散热，所以同容量下它的温升比封闭安装的叠片变压器低10K左右，设计安装位的时候不需要特意预留太大的散热通道，只要保证周边有5mm以上的空气流通间隙就可以满足长期满负载运行的温升要求。

　　在做三维结构还原的时候，特意把铁芯的卷绕层理、绕组的排线纹理、外层绝缘层的包覆边界都做了细节还原，不是简单做个圆柱示意，因为很多结构工程师在做设备内部布局的时候，需要准确的模型来核对安装干涉，要是模型只是个粗略的圆柱，很容易出现实际装配的时候绕组突出部分和周边结构件碰擦的问题。比如之前有个同事做设备布局的时候，用了网上下载的简化圆柱模型，结果实际装变压器的时候，绕组最外层的绝缘包裹凸起部分和旁边的电源板电容碰在了一起，最后不得不临时改安装板的固定孔位，耽误了项目进度。所以准确还原外形的每一处尺寸边界，包括中心安装孔的位置、外径的最大尺寸、整体高度、绕组和上下端面的距离，对于结构选型和布局验证来说是非常重要的。另外还要考虑接线的出线位置，这款变压器的输入输出引线是从顶部端面引出的，建模的时候也预留了引线的出线空间，方便工程师在布线的时候核对引线的弯曲半径，避免引线过度弯折导致内部线芯断裂。
