14针2.5mm节距THT公接连接器结构

　　在工业控制板卡、消费电子主板、电源模块内部的板间连接场景中，直插式公座连接器是实现信号与小功率电流跨板传输的核心基础元件，这类元件的设计精度直接决定了整机组装的良率与长期运行的连接可靠性。本次涉及的这款14针直插公接结构，采用2.5mm标准接触件节距设计，适配行业内通用的母座匹配公差，无需额外定制配套接插件即可完成选型替换，能大幅降低供应链的适配成本。

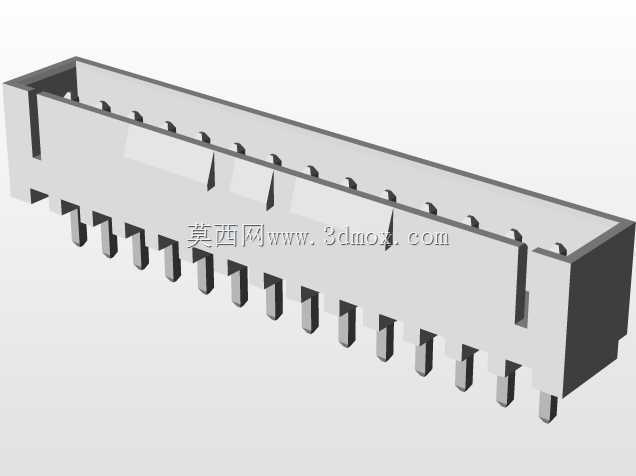

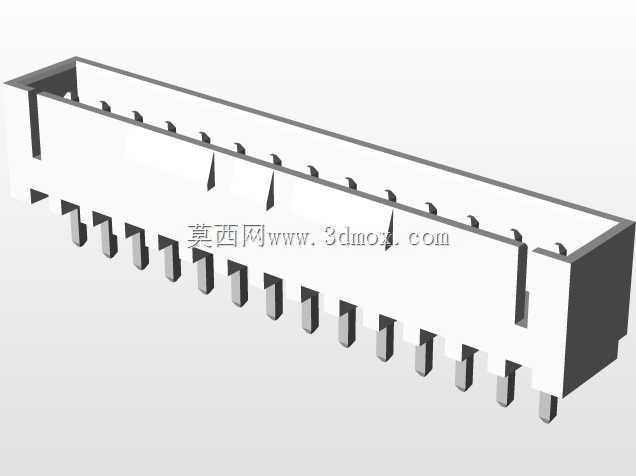

　　从实际安装边界来看，该连接器整体长度控制在37.4mm，本体宽度5.8mm，安装后总高度7mm，属于低矮型板端连接元件，适配内部空间局促的紧凑型设备布局，比如便携检测仪器、小型PLC扩展模块、嵌入式工控板这类对安装高度有严格限制的场景，不会因为接插件高度过高导致外壳装配干涉。直插式的引脚设计采用THT通孔焊接工艺，引脚长度与PCB板厚的适配范围覆盖0.8mm到2.0mm的常规板厚，焊接时引脚穿过PCB过孔后在波峰焊工序中能形成饱满的焊点，机械抗拉强度远高于表贴式接插件，在存在一定振动的工业设备场景中，能避免长期振动导致的焊点脱焊、接触不良问题。

　　在结构设计思路上，该连接器的本体采用绝缘耐高温工程塑料注塑成型，接触件排布在本体内部的定位槽中，每个接触件的定位槽都设计了防退卡扣结构，接触件压入本体后不会因为反复插拔出现向后退针的问题。本体两端设计了定位挡边，在PCB上进行封装设计时，挡边对应的位置可以设置定位丝印与限位焊盘，焊接前可以先将连接器卡在PCB的对应位置，不需要额外的治具固定就能完成预定位，提升SMT与波峰焊工序的上料效率。接触件采用铜合金基材，表面做镀锡处理，接触电阻控制在毫欧级，既可以传输直流控制信号，也能承载单针不超过3A的小功率电流，满足多数板间低压供电与信号传输的需求。

　　从实际选型适配的角度看，这款14针的接插件属于2.5mm节距连接器系列中的常规针数规格，相邻接触件之间的绝缘本体壁厚经过优化，在满足UL94-V0阻燃等级的前提下，尽可能压缩了本体宽度，不会占用过多的PCB板面空间。引脚的排布采用单排直列设计，对应的PCB封装过孔直径设计为0.8mm，过孔之间的中心距严格保持2.5mm，和行业通用的封装尺寸完全兼容，设计人员在绘制PCB封装时不需要反复核对尺寸，直接调用标准2.5mm单排直插封装即可完成布局，能减少封装绘制出错导致的生产返工问题。

　　在实际应用场景中，这类连接器常被用于主板与副板之间的信号连接、电源板与驱动板之间的低压供电连接，以及设备内部外接传感器的板端接口，因为采用通孔焊接工艺，在维修更换时也比表贴元件更容易操作，售后维修人员只需要用普通电烙铁就能完成拆换，不需要专业的热风返修设备，能降低售后维护的工具门槛。连接器的插拔手感经过结构优化，插入力控制在单针0.5N以内，14针总插入力不超过7N，既不会因为插入力过小导致连接松脱，也不会因为插入力过大导致组装时操作人员难以插合，适配流水线人工组装的作业力度要求。本体上的导向结构设计在插接端的两个角部，和母座对接时可以自动导正位置，即使存在少量的对位偏差也能顺利插合，避免硬插导致的接触件弯折变形问题。
