50VA环形电源变压器结构设计

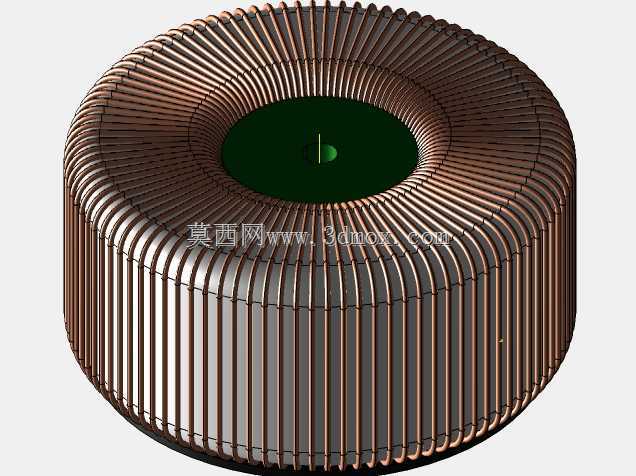

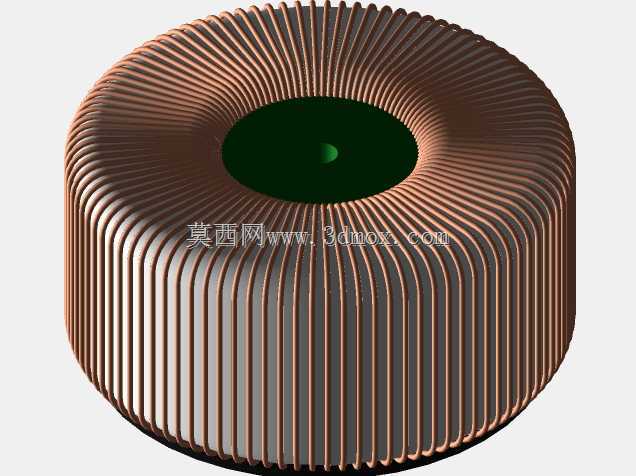

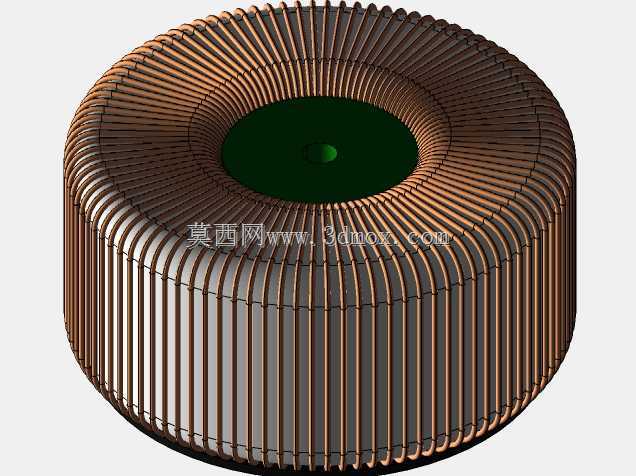

　　在中小功率供电场景里，环形变压器凭借自身的结构特性，在音频设备、小型工控装置、精密仪器供电环节的应用占比一直不低，这次呈现的50VA容量环形变压结构，直径78毫米、高度38毫米的尺寸边界，刚好适配多数紧凑型设备的内部安装空间，不会占用过多机柜或设备内腔的冗余位置。从实际使用的角度看，这类环形变压器的核心作用是完成交流电压的幅值转换，给后端电路提供匹配的供电电压，相比传统叠片式铁芯变压器，环形结构的铁芯是连续卷绕成型，磁路闭合度更高，空载电流更小，工作时的电磁漏磁也更低，对于周边存在敏感信号电路的设备来说，能减少电磁干扰对信号传输的影响，这也是很多音频放大设备、精密检测小装置优先选用环形结构变压器的核心原因。做这个结构的三维建模时，

　　首先要明确铁芯的尺寸基准，环形铁芯的内外径差、叠厚直接决定了窗口的绕线空间，78毫米的外径、38毫米的高度，对应的铁芯内孔要预留足够的绕线操作空间，同时要兼顾绕组的绝缘层排布，初级绕组和次级绕组之间要留出绝缘衬垫的安装间隙，避免绕组间的耐压不足引发绝缘故障。绕线的排布逻辑也需要在建模时还原实际生产的绕制路径，环形绕组是沿着铁芯圆周连续绕制，每一圈线都贴合铁芯的圆弧曲面，层与层之间的排布要均匀，避免局部绕线过厚导致整体外形尺寸超差，实际生产中如果绕线排布不均，不仅会让成品的外形圆度不足，还可能导致绕组的直流电阻偏差超出设计范围，影响带载时的电压调整率。从安装适配的角度看，这个尺寸的环形变压器通常采用中心孔穿心固定的方式，

　　安装时通过中心的螺栓配合绝缘压块，把变压器固定在设备的安装底板上，建模时还原的中心孔尺寸要匹配常规的固定螺栓规格，同时要考虑压块的压紧位置不能压到绕组的引出线，避免引出线绝缘层破损引发短路。绕组的引出线位置也做了贴合实际生产的排布，引出线从绕组的侧部引出，预留了足够的接线长度，方便后续和设备内部的接线端子连接，同时引出线的位置避开了安装固定的压紧区域，不会在安装时被压件挤压损伤。在功能特性上，50VA的额定容量可以满足多数小型设备的供电需求，比如小型桌面音频功放、工控信号转换模块、小型实验仪器的供电回路，都能匹配这个功率等级的变压器，环形结构的低磁漏特性，也让它不需要额外加装厚重的电磁屏蔽罩，

　　就能满足多数民用和工业小设备的电磁兼容要求，能帮设备节省一部分屏蔽结构的成本和安装空间。建模过程中也还原了绕组外层的绝缘包覆结构，实际生产中绕组绕制完成后，会在外层包覆绝缘保护层，既可以固定绕组的线匝位置，避免使用过程中出现线匝松动移位，也能提升绕组的绝缘防护能力，防止灰尘、潮气侵入绕组内部，降低绝缘失效的风险。从结构设计的合理性来看，38毫米的轴向高度控制，让这个变压器可以适配厚度较薄的设备内腔，比如薄型的桌面设备、壁挂式的小型控制装置，不需要为了容纳变压器额外增加设备的壳体厚度，78毫米的径向尺寸也不会在设备底板上占用过大的安装面积，周边还能预留出整流电路、滤波电容等其他供电元件的排布位置，方便整体电路的布局走线。另外，环形变压器的铁芯本身是连续的卷绕结构，相比叠片铁芯的拼接气隙，工作时的振动和噪音也更小，对于对工作噪音有要求的场景，比如室内使用的音频设备、办公场所的小型控制装置，这个特性也能提升设备的使用体验，不会因为变压器的工频嗡鸣影响使用感受。在建模的细节处理上，每一圈绕组的圆弧过渡都做了贴合实际绕线曲率的处理，没有出现生硬的折角，因为实际绕线过程中漆包线是顺着铁芯圆弧自然弯曲，不会出现锐角弯折，避免漆包线的绝缘漆层因为弯折过度出现破损，这也是还原实际生产工艺的细节点，要是建模时绕线出现不符合工艺的弯折，后续做生产工艺模拟或者装配干涉检查时，就会出现和实际生产不符的偏差。
