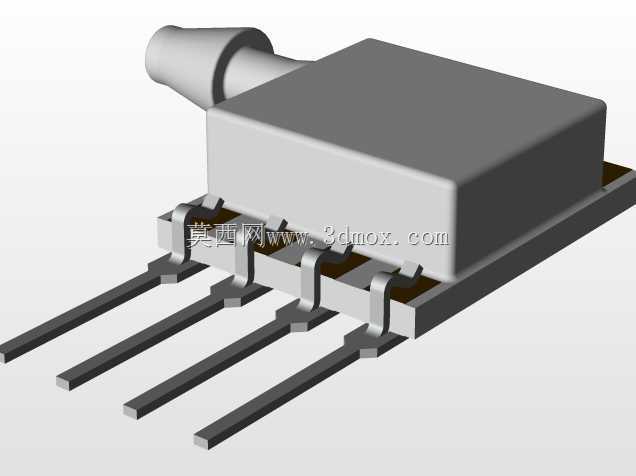

MS4525单端压力传感器结构三维设计

　　在气动控制系统、医疗呼吸设备、工业过程气路监测这类需要精准采集微压、差压信号的场景里，板载式压力传感器的选型从来都不是只看量程参数，安装边界、引脚适配性、气路接口匹配度，每一项都直接影响整机的装配效率与后期运行可靠性。这款MS4525系列单端口压力传感元件的三维结构，完全还原了实物的装配特征，能直接嵌入整机PCB布局、气路排布的协同设计环节，不用等实物样件到位就能提前完成干涉检查、安装空间预留的工作。

　　从实际使用场景来看，这类带侧出单气嘴的表压传感器，大多用在需要直接引压到PCB板载位置的设备里，比如便携制氧机的气道压力采集、小型气动执行机构的回路压力反馈、实验室分析仪器的流路压力监测，不需要额外转接复杂的引压管路，气嘴直接对接硅胶软管就能完成气路连接，减少了管路接头带来的泄漏点，也压缩了气路部分的装配空间。设计这款三维模型的时候，首先还原的就是器件的封装基准：SOP风格的直插引脚采用THT2.54mm标准节距，和通用万用板、量产PCB的标准孔位完全匹配，引脚的弯折弧度、伸出长度都按照实物公差做了还原，做PCB封装设计的时候可以直接提取引脚坐标，不用反复核对规格书的孔位偏差。

　　外形尺寸的还原是这类板载元件建模的核心，模型严格按照实物的安装边界做了1:1复刻：本体总长度17.4mm，主体塑封部分宽度13.8mm，从引脚底部到塑封顶面总高度4.4mm，侧出的气嘴中心高度、外径尺寸都和实物一致。做结构布局的时候，要注意气嘴伸出方向不能和周边的电容、接插件等板载元件产生干涉，气嘴上方要预留至少5mm的软管装配操作空间，方便工人在总装的时候快速插接引压管；引脚的焊接面到塑封底部的间隙也做了准确还原，能满足波峰焊、手工焊的工艺间隙要求，不会出现塑封本体贴死PCB板面导致焊锡无法浸润引脚的问题。

　　从功能结构的设计逻辑来看，这款传感器采用塑封本体包裹核心传感芯体的结构，侧出的气嘴和塑封本体做了一体化结构，避免了额外粘接气嘴带来的耐压不足、长期使用漏气的问题；四个直插引脚除了电源、信号输出的功能定义外，也起到了机械固定的作用，焊接完成后引脚和PCB形成四个固定点，相比表贴元件的抗振动能力更强，适合用在有小幅振动的工业便携设备里。建模的时候特意还原了塑封本体的拔模斜度、引脚根部的塑封包裹特征，不是简单的方块加圆柱的拼接结构，不管是做整机装配的爆炸图渲染，还是做结构干涉的动态仿真，都能准确反映实物的装配关系。

　　很多结构工程师在选型这类板载传感器的时候，往往只关注电气参数，忽略了气嘴位置、本体高度带来的装配冲突，比如之前遇到过便携设备里把传感器放在PCB边缘，结果气嘴和设备外壳的加强筋顶住，最后不得不临时改板调整元件位置，耽误项目进度。用这个精准的三维模型提前介入布局，就能在设计阶段把这类问题排查掉：可以直接在装配体里模拟软管的弯曲半径，确认引压管的走向不会和其他线束、结构件摩擦；可以核对传感器顶面和设备外壳内壁的间隙，避免外壳压到塑封本体导致芯体受力偏移，影响压力检测精度。

　　另外，这款传感器的单端口设计决定了它只能用于表压检测场景，也就是采集气路相对于外界大气压的压力值，建模的时候也还原了气嘴的内孔尺寸，方便设计人员匹配对应的引压软管内径，不用反复查找规格书确认管路适配参数。引脚的排布顺序也和实物完全一致，做PCB设计的时候可以直接参考模型的引脚位置绘制封装，避免出现引脚顺序画反导致的样板报废问题。对于需要做设备数字孪生、装配工艺模拟的场景，这个模型的细节程度也能满足要求，塑封表面的细微特征、引脚的金属质感都做了还原，不需要二次修整就能直接用于装配演示的可视化环节。
