TQFP64引脚0.4mm间距贴片芯片封装结构

　　做了快十年消费电子板卡结构设计，经手的TQFP封装器件选型不下百种，这次做的64引脚薄型四方扁平封装模型，完全是照着实际量产器件的安装边界还原的，没有做任何冗余的美化处理。先从实际应用场景说，这类封装的芯片现在用得太广了，工业控制板卡上的MCU、消费电子主板上的信号处理芯片、车载辅助电路里的接口转换芯片，只要是引脚数在64左右、对板上占用高度有要求的场景，基本都会选这个封装，不像BGA那样需要做植球返修，也比双列直插封装省一半以上的板上面积，手工焊接和回流焊工艺都能适配，小批量打样和大批量量产都能兼容。

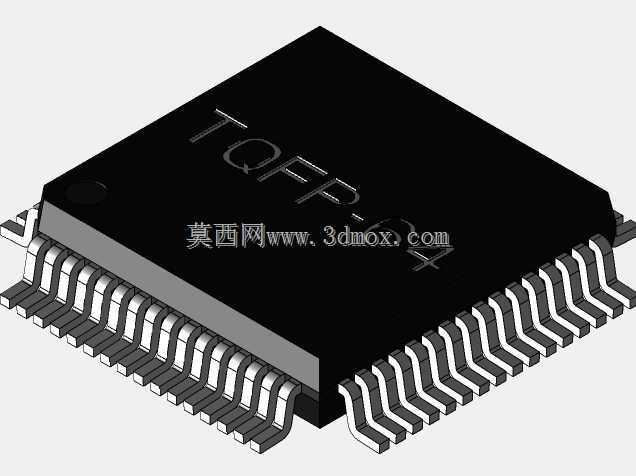

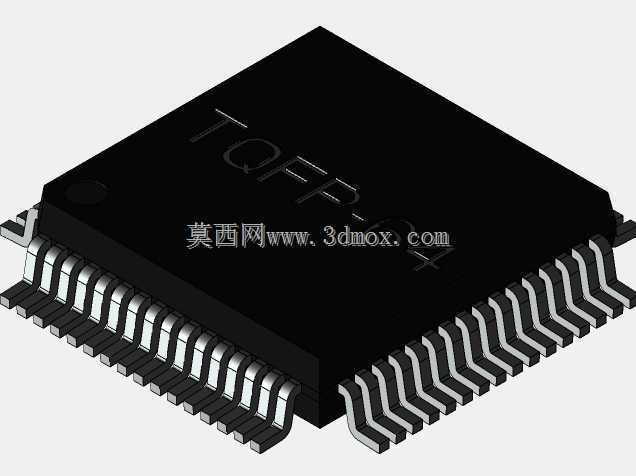

　　做这个模型的时候最先卡的是引脚间距，0.4mm的引脚间距属于细间距器件范畴，一开始画引脚折弯弧度的时候，照着手册给的公称尺寸做出来，导入PCB装配干涉检查的时候总报引脚和焊盘边缘错位，后来翻了三家主流封测厂的实际器件测量数据，把引脚的共面度公差控制在0.1mm以内，引脚外侧的折弯圆角做了0.08mm的过渡，既符合实际冲压引脚的成型工艺，也不会出现模型看着规整实际装上去引脚翘曲的问题。外形尺寸上严格卡了7.1mm见方的本体边界，本体厚度做了1.0mm的常规薄型封装尺寸，引脚从本体伸出的长度控制在1.0mm，这个尺寸是有讲究的：伸出太短的话回流焊时引脚爬锡空间不够，容易出现虚焊，伸出太长的话搬运过程中引脚容易受外力弯折，返修的时候拆焊也容易连带扯掉焊盘。

　　设计思路上没有做过度的细节刻画，比如本体表面的丝印标识只做了凹陷的字体基准，没有加具体的型号字符，毕竟不同厂商的同封装芯片丝印位置、字符内容都有差异，留足通用适配性更重要，引脚部分做了单独的实体拆分，要是做热仿真分析的话，可以直接给引脚赋予铜材的导热参数，不用再重新拆分几何结构。安装边界这块特意核对了IPC-7351的焊盘设计标准，模型的引脚末端位置刚好对应标准焊盘的中心，导入PCB装配的时候不用再调整偏移量，本体底部和PCB表面的间隙留了0.15mm，这个间隙是用来容纳回流焊时焊锡膏的挥发气体，也能避免本体底部和PCB上的丝印字符、阻焊层凸起产生顶高问题，之前有个项目就是没留这个间隙，芯片贴上去之后被底部的丝印层顶歪，导致整批板卡出现引脚虚焊，返工花了快两周，所以这次做模型的时候特意把这个间隙做了明确的几何体现。

　　实际选型的时候，很多结构工程师容易忽略封装的重量对板卡抗振性能的影响，这个模型的本体密度按照环氧塑封料的常规参数设置，引脚按照锡青铜镀锡的参数设置，整体重量算下来不到0.2g，做板卡模态分析的时候直接赋予材质就能得到准确的载荷数据，不用再重新计算等效密度。还有引脚的排布，四个边各16个引脚，角落位置的四个引脚间距特意做了和边中间一致的0.4mm间距，没有做角落加宽处理，这点和早期的QFP封装有区别，现在的TQFP封装为了提升引脚密度，角落位置也保持等间距排布，所以画PCB封装的时候不能按照老经验给角落焊盘加宽，不然会出现相邻焊盘间距不够的问题，这个模型里的引脚位置完全按照现行的JEDEC标准排布，能直接用来核对PCB封装的正确性。

　　之前做车载影音项目的时候，选过同参数不同封装的芯片，LQFP的厚度是1.4mm，装在壳体内部的时候刚好和加强筋干涉，换成同引脚数的TQFP封装之后，本体厚度降了0.4mm，刚好避开干涉位置，不用修改壳体模具，省了十几万的模具改模费，所以这类封装模型的尺寸准确性，很多时候直接影响项目的开模成本和开发周期，不能只做个大概的方块加引脚的样子，每一个尺寸边界都要对应实际生产的公差范围。还有本体四个角的定位标记，模型里做了1mm直径的凹陷圆点，对应器件上的1脚标识，装配的时候不用再额外找参考点，直接对齐PCB上的1脚标记就行，避免出现装反芯片的问题，之前生产线就出现过工人把芯片方向装反，通电之后直接烧坏芯片，单批次损失了几万块的物料，所以模型里把定位标识做的足够清晰，也能给生产端的作业指导提供直观的参考。
