200VA环形绕线电力转换器件结构设计

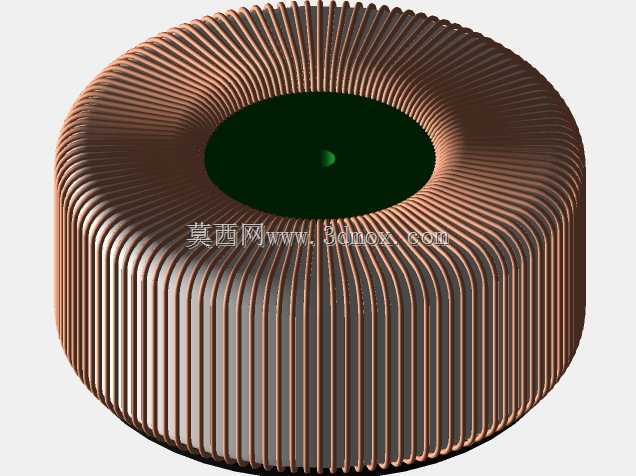

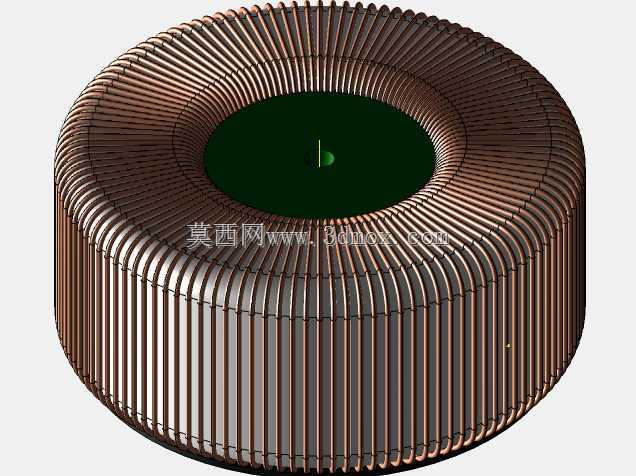

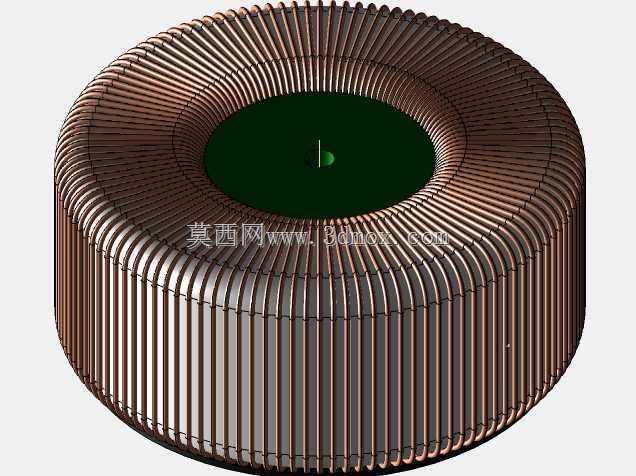

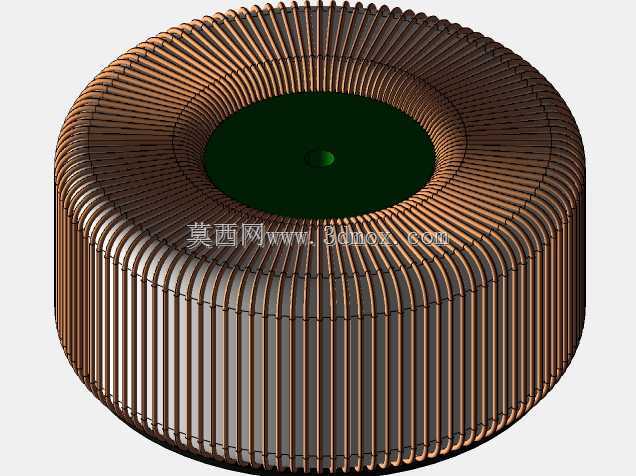

　　在中小功率工频供电场景里，环形结构的电力转换器件一直是设备供电端选型的高频选项，这类器件的磁路闭合特性优于传统叠片式结构，漏磁控制表现更突出，很适合对电磁干扰有明确要求的精密仪器、音频设备、小型工控装置内部做电压转换使用。这次呈现的环形器件额定容量为200VA，整体外径控制在112mm，轴向高度50mm，属于同容量段里结构紧凑的选型方案，安装时仅需要在中心孔位预留固定件的穿装空间，外围留出不小于10mm的散热间隙即可，不会占用过多设备内部的排布空间，适配机箱内部局促的安装环境。

　　从结构设计逻辑来看，环形磁芯采用连续卷绕的取向硅钢带成型，相比叠片式铁芯的拼接气隙，磁路的连续性更好，空载损耗能控制在更低水平，长时间待机状态下的自发热更小，绕组采用多层密绕的排布方式，初次级绕组沿环形磁芯的圆周方向均匀缠绕，导线紧密贴合磁芯的圆弧表面，这种绕制方式能让绕组的散热面积均匀分布，工作时产生的热量可以沿圆周方向快速散出，不会出现局部热量堆积的问题。绕组外层没有额外的硬质封装壳体，依靠绝缘漆层做层间与外层绝缘，既控制了整体重量，也能让绕组直接和周边空气接触，提升自然对流条件下的散热效率。

　　实际应用中，这类环形器件常被用在小型数控设备的控制回路供电、专业音频功放的电源转换、实验室测试仪器的电压适配、民用小家电的电压隔离场景里，因为环形结构的漏磁很小，工作时对外的电磁辐射低，不会对周边的敏感信号线路造成干扰，这一点在音频设备、高精度传感采集设备里优势格外明显——传统叠片变压器的漏磁容易引发交流声干扰、采样信号漂移问题，而环形结构能大幅降低这类干扰出现的概率。设计时需要重点考量安装边界的匹配：中心通孔的尺寸要适配标准的环形变压器固定压片，安装时上下采用橡胶减震垫做缓冲，既可以避免绕组和金属安装件直接接触造成绝缘磨损，也能吸收器件工作时因磁致伸缩产生的轻微振动，降低运行时的低频噪音传导。

　　从结构细节来看，绕组的排布沿圆周方向保持均匀的张力，每一圈导线都紧密排列，没有出现跨层跳线、局部松散的情况，这样能保证绕组的整体结构强度，在设备运输、移动过程中不会因为振动出现导线移位、层间绝缘破损的问题。引线端从绕组的侧面引出，预留了足够的接线长度，方便用户根据自身设备的接线端子位置做弯折调整，引线根部做了绝缘护套防护，避免弯折次数过多造成导线绝缘层断裂。整体的尺寸公差控制在合理范围内，外径偏差不超过1mm，高度偏差不超过0.8mm，能直接适配市面上同规格的标准安装支架，不需要额外做安装位的定制修改，选型替换时的适配性很强。

　　在散热设计上，因为200VA的容量段属于中小功率，自然风冷即可满足满负载运行的散热需求，不需要额外加装散热风扇，这也让器件的运行可靠性更高，没有风扇转动带来的额外噪音和寿命损耗，适合用在对运行噪音有要求的场景，比如家用音频设备、医疗周边的小型检测装置、办公类精密设备内部。设计时也充分考虑了绝缘安全距离，初次级绕组之间采用了足够厚度的绝缘隔层，沿环形圆周完全覆盖，满足电气安全规范里的爬电距离要求，即使在潮湿的使用环境下，也不会出现初次级击穿的安全隐患。另外，环形结构的整体重心在几何中心位置，安装固定后整体的稳定性更好，即使设备有一定的倾斜、移动，也不会出现重心偏移导致的固定件受力不均问题，适合在移动类小型设备、车载附属供电装置里使用。
