450VA环形铁芯电源变压器结构设计

　　做电气配套结构设计这么多年，环形变压器的选型和结构适配一直是工控、音频、小型供电设备设计里绕不开的环节，这次的450VA规格环形变压结构，刚好覆盖了多数中小功率设备的供电需求，从结构层面解决了不少传统叠片式变压器的适配痛点。先从实际应用场景说起，这类135mm外径、62mm总高度的环形变压器，最常出现在中小功率工控设备的供电回路、高端音频功放的电源模块、小型医疗检测设备的隔离供电单元，还有部分户外光伏配套的低压转换模块里，相比传统EI叠片变压器，它的结构特性决定了安装适配性更强，漏磁干扰更小，在对电磁兼容有要求的设备里优势格外明显。从实际用途来看，这个规格的变压器核心作用是实现交流电压的幅值转换，同时通过绕组的电气隔离实现初次级回路的电气分隔，既可以把市电220V转换成设备需要的多组低压交流输出，给后续整流稳压模块提供适配的输入源，也能作为隔离变压器使用，切断设备和市电电网的直接电气连接，降低触电风险和电网串扰。很多人在选型的时候只关注功率参数，忽略结构尺寸带来的安装边界问题，这个环形结构的设计首先就把安装空间的利用率拉到了很高的水平——环形铁芯是连续卷绕的取向硅钢片，没有叠片结构的拼接气隙，磁路连续闭合，这就意味着同等功率下，它的整体体积比EI型变压器小30%左右，135mm的外径刚好能适配多数设备内部的圆形安装仓，62mm的轴向高度也能塞进厚度有限的壁挂式设备、桌面式仪器的壳体内部，不会因为器件高度过高导致壳体需要额外做凸起结构。设计思路上，这个结构首先围绕环形铁芯的绕组排布做了优化，初次级绕组沿着环形铁芯的圆周方向均匀绕制，整个绕组的排布对称均匀，通电时绕组产生的磁场方向沿着铁芯环向闭合，向外辐射的漏磁比叠片结构低一个数量级，这也是为什么很多HiFi音频设备愿意用环形变压器的核心原因——漏磁小就不会对周边的音频信号线路产生电磁干扰，避免出现电流底噪。绕组的绕制张力做了统一管控，每一层绕组的排布紧密整齐，既不会因为绕制过松导致工作时绕组振动产生嗡嗡的工频噪音，也不会因为绕制张力过大损伤漆包线的绝缘层，外层的绝缘包覆层沿着绕组外轮廓完整贴合，既起到绝缘防护的作用，也能固定绕组位置，避免运输、

　　安装过程中绕组出现移位。安装边界的设计上，这个结构预留了中心通孔的安装空间，常规安装时只需要在设备安装板上对应中心孔位置做固定螺柱，穿过变压器中心孔后用压片和螺母锁紧即可，不需要额外做复杂的固定支架，相比方形变压器需要四个角预留固定孔位的设计，它的安装占用投影面积更小，安装板的开孔加工也更简单，只需要单孔定位就能保证安装同轴度，不会出现多个安装孔位公差累积导致装不上的问题。从功能特性来看，环形结构的铁芯因为没有气隙，空载电流比同功率叠片变压器小很多，空载损耗低，长时间待机工作的时候发热更小，能源利用效率更高，对于需要24小时连续通电的设备来说，长期运行的能耗优势很明显。另外绕组均匀绕制在整个铁芯环上，工作时的散热面积更大，绕组各个位置的热量都能通过外层包覆层向外散发，不会出现叠片变压器局部绕组叠厚过大、内部热量散不出去导致局部过热的问题，同等散热条件下，它的温升更低，绝缘层的老化速度更慢，使用寿命更长。在做设备结构适配的时候，需要注意这个变压器的外圆周是绕组的包覆层，安装时周边要预留至少5mm的安全间隙，不要让周边的金属结构件直接贴靠在绕组外层，避免绝缘层磨损导致短路，同时中心安装的压片直径要足够大，压住铁芯内侧的绕组端部，不要压到绕组的铜线部分，避免压破漆包线绝缘。另外因为环形变压器的重量全部集中在中心安装点上，安装板的板材厚度要足够，1.5mm以上的冷轧钢板或者2mm以上的环氧板才能保证长期使用不会因为变压器自重导致安装板变形，

　　尤其是在有振动的移动设备上使用时，还要在安装压片和变压器之间加装橡胶减震垫，吸收工作时的微小振动，进一步降低工作噪音，也避免振动导致绕组松动。很多新手做结构设计的时候，会把环形变压器的安装位置靠近信号采集板、显示模块这类对电磁干扰敏感的部件，其实哪怕环形变压器漏磁小，工频磁场还是会对高灵敏度的磁传感器、液晶显示模块产生轻微影响，布局的时候尽量把变压器放在设备壳体的边角位置，和敏感部件保持20mm以上的间距，必要时可以在变压器和敏感部件之间加一层薄硅钢片做磁屏蔽，就能彻底解决干扰问题。这个结构的绕组出线端预留了足够的引线长度，设计时可以根据设备内部的接线位置调整引线走向，不需要额外再接长导线，减少接线节点也就降低了接触不良的风险。

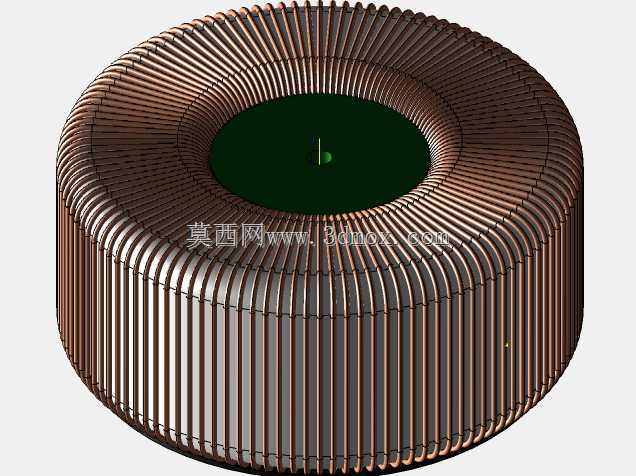

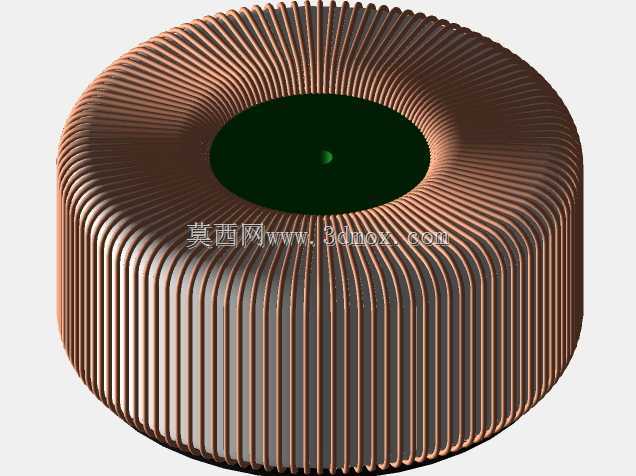

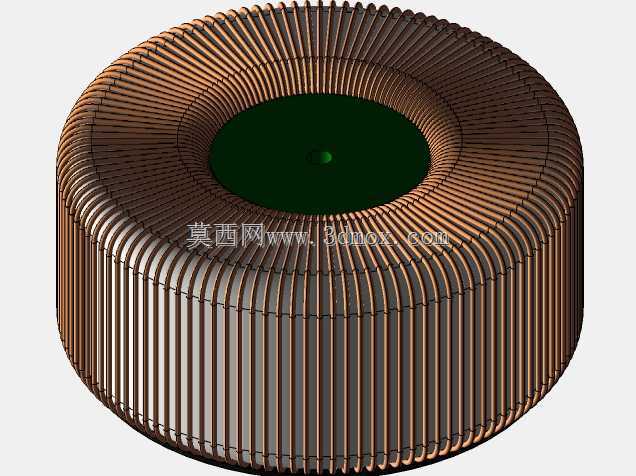

　　从结构强度来看，整个绕组经过浸漆固化处理，导线之间、导线和铁芯之间都被绝缘漆粘结成一个整体，抗振动、抗冲击的能力比松散绕制的变压器强很多，能适应车载、户外设备这类有一定振动冲击的使用场景。另外环形铁芯的卷绕结构决定了它的磁致伸缩影响更小，工作时的铁芯振动幅度比叠片结构小很多，配合减震垫安装之后，工作噪音可以控制在30分贝以内，放在桌面设备里几乎听不到明显的工频噪音，不会影响使用体验。在做三维建模的时候，这个结构的绕组部分做了等距的排布还原，准确还原了实际产品的绕组轮廓和外层包覆的形态，安装孔位的尺寸、整体的外径和高度参数都和实际量产产品保持一致，导入设备装配模型之后可以直接做干涉检查，不需要再额外调整尺寸参数，能直接用来做安装布局验证、壳体结构的适配设计，减少结构设计阶段的反复改模次数。
