TO262封装直插三引脚功率芯片三维结构

　　在工业控制板卡、消费类电源、车载驱动模块等需要通孔插装功率器件的电路设计场景中，TO262封装的直插芯片是选型阶段经常接触的元器件，这类封装兼顾了插件焊接的结构强度与中等功率等级的散热需求，相比贴片封装能承受更大的机械应力，在有振动工况的设备里可靠性表现更稳定。做PCB布局与结构干涉检查时，准确的元器件三维模型能提前规避引脚与周边元件、壳体加强筋的碰撞问题，也能提前核算焊盘间距与引脚伸出长度的匹配度，避免打样后出现插装不到位、引脚剪脚长度不符合安规要求的问题。

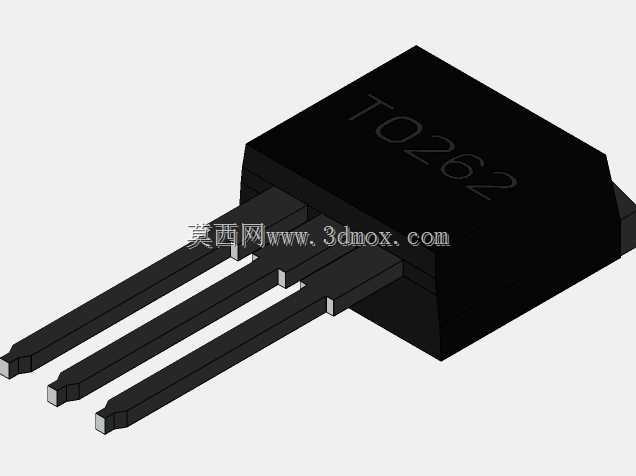

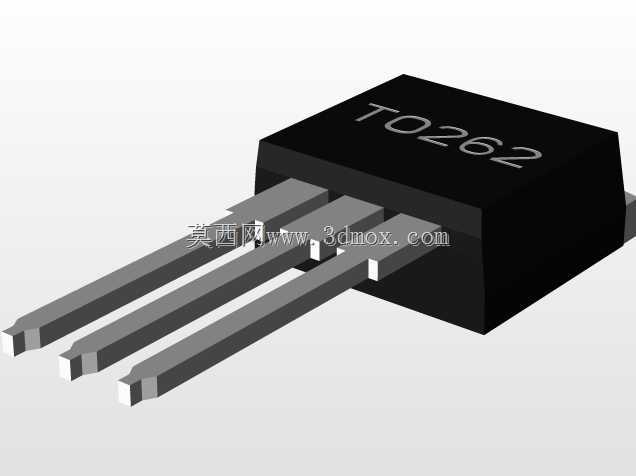

　　这款三引脚直插芯片的封装本体为黑色塑封结构，本体表面印有TO262标识，方便生产环节的目视核对，三个引脚平行排布，引脚节距设定为2.54mm，刚好匹配通用通孔焊盘的标准间距，不需要额外定制非标准焊盘封装，能直接复用成熟的PCB封装库，降低layout阶段的出错概率。本体长度方向尺寸为10.67mm，宽度方向为4.83mm，在布局时需要给本体预留足够的投影空间，尤其是靠近功率走线的区域，要避免塑封本体与高压走线的安全距离不足，同时也要考虑后续加装散热片的空间余量，虽然TO262本身的塑封散热能力能覆盖中小功率场景，但在满负载连续工作的设备里，往往需要额外贴装小型散热片，建模时已经预留了散热片安装的位置公差，不会出现散热片与周边电容、电阻干涉的情况。

　　从设计思路上看，这个模型完全还原了真实器件的结构细节：引脚末端做了斜切处理，方便波峰焊时的引脚插入，也能减少插装时的引脚变形概率；引脚与塑封本体的结合处做了台阶定位，插装时能卡在PCB表面，保证引脚伸出PCB背面的长度一致，符合波峰焊的工艺要求；塑封本体的边角做了微小的倒角处理，还原了注塑成型的工艺特征，不会出现尖锐直角的建模错误，在做整机装配的动画演示或者结构评审时，模型的真实感更强，也能准确反映器件实际占用的空间。

　　在实际设备应用中，这类封装的芯片常被用作线性稳压器、功率MOS管、低压差整流器件，在开关电源的次级整流、电机驱动的桥臂电路、工控板的电源输入模块里都能见到，做结构设计时如果只靠二维封装尺寸来预留空间，很容易忽略塑封本体的高度差，导致外壳装配时顶到器件本体，尤其是在薄型壳体的设备里，本体高度的误差很容易造成装配不良，这个三维模型准确还原了本体的高度尺寸与引脚的弯折角度，能直接导入装配体做干涉检查，提前发现空间冲突问题。

　　引脚的截面尺寸也完全按照真实器件的规格建模，引脚厚度与宽度匹配标准2.54mm间距焊盘的孔径，在做PCB的3D预览时，能直观看到引脚与焊盘的对中情况，避免出现孔径设计过小插不进器件、或者孔径过大焊锡量不足的问题。三个引脚的长度一致，伸出本体的长度符合手工焊接与波峰焊的工艺要求，剪脚后预留的长度既能保证焊接强度，也不会因为引脚过长造成相邻引脚的短路风险，尤其是在高压电路里，引脚伸出过长会导致电气间隙不足，通过三维模型的测量功能，可以直接核算引脚之间的净空距离，匹配安规设计的要求。

　　很多工程师在做元器件建模时容易忽略塑封本体与引脚结合处的溢料特征，这个模型还原了结合处的微小台阶，更贴近量产器件的真实外观，在做产品宣传的爆炸图或者装配示意图时，不需要额外调整模型细节就能直接使用。同时模型的坐标原点设置在引脚所在平面的中心位置，导入各类三维软件时不需要重新定位，能直接对齐PCB封装的原点，提升布局的效率。在做整机的热仿真时，准确的本体尺寸与引脚截面积也能提升仿真的准确度，引脚作为散热的重要路径，其截面尺寸的准确性会直接影响热阻计算的结果，这个模型的引脚尺寸完全对标器件手册的标称值，能为热仿真提供可靠的模型基础。
