10针2mm节距SMH200母接头结构设计

　　在工业控制板卡互联、小型传感模块接线、便携检测设备内部信号传输场景里，板对板、线对板的信号连接可靠性，往往决定整套设备的运行稳定性，这类小间距接插件的选型与结构适配，是结构工程师在紧凑设备布局阶段必须反复核对的环节。这款SMH200系列10针母接头，针对2mm节距的高密度布线需求设计，整体外形长度控制在21.6mm，宽度7.8mm，高度2.9mm，属于低矮型贴片式接插件范畴，能够适配板上空间局促、对元件安装高度有严格限制的PCB布局场景，比如手持工业测温终端、分布式IO采集模块、小型伺服驱动编码器接口这类对安装体积敏感的设备，都能通过这类接插件完成紧凑的信号通路搭建。

　　从结构设计逻辑来看，这款母接头采用绝缘基座与接触端子分体嵌装的思路，外侧的绝缘壳体选用耐温工程塑料注塑成型，壳体侧面设置的多道格栅式加强筋，一方面是为了在SMT回流焊过程中减少壳体受热形变，避免端子位置偏移导致的公母对插卡滞，另一方面格栅结构也能增加壳体表面的散热面积，降低焊接过程中热量积聚对端子固定精度的影响。壳体一端设置的导向斜角结构，能够在公头插入时提供初始导向，允许公头存在±0.15mm的装配位置偏差，降低整机组装时的对位难度，适合流水线批量装配的生产场景。接触端子采用铍铜基材冲压成型，表面做镀厚金处理，接触区域设计成双触点弹性夹持结构，能够保证与公针接触时的正向压力稳定，在振动工况下也能维持接触电阻的一致性，避免信号传输出现瞬断问题，适配工业现场存在持续振动的设备安装环境。

　　安装边界层面，这款母接头采用表面贴装焊接方式，底部的焊接焊盘与端子一一对应，焊盘伸出长度经过优化，既能够保证焊接时的锡量充足，形成可靠的焊点圆角，又不会因为焊盘过长导致相邻焊点之间出现锡桥短路。壳体两侧设置的定位柱，能够在SMT贴装时插入PCB对应的定位孔中，提升贴装精度，避免过回流焊时元件出现移位。对插方向上，公头插入深度设计为2.3mm，既能够保证接触端子的有效咬合长度，又不会因为插入过深导致端子过度形变产生疲劳失效，对插力控制在单针0.6N左右，10针总对插力不超过6N，既能够保证连接后的保持力，不会因为轻微拉扯就出现松脱，又不会因为对插力过大导致操作人员装配困难，或者PCB板因为受力过大出现形变。

　　实际选型适配过程中，需要注意这款母接头的相邻针位中心距严格控制在2mm，适配对应规格的公针接头，不可以与其他相近节距的接插件混配，避免出现针位错位、接触不良的问题。壳体的高度尺寸2.9mm是包含焊接端子突出部分的总高度，在做PCB上方的元件布局避让时，需要在接头对插方向预留至少3mm的操作空间，方便公头插拔操作，同时要避免在接头周边0.5mm范围内布置过高的元件，防止对插时出现结构干涉。阴螺纹的固定结构设置在接头两端，能够在需要额外固定的场景下，通过微型螺丝将接头与PCB或者设备壳体做辅助锁紧，提升大振动工况下的连接可靠性，比如在轨道交通车载检测模块、工程机械手持诊断设备这类振动强度较高的应用场景中，就可以利用两端的阴螺纹结构加装固定压片，避免长期振动下接头松脱。

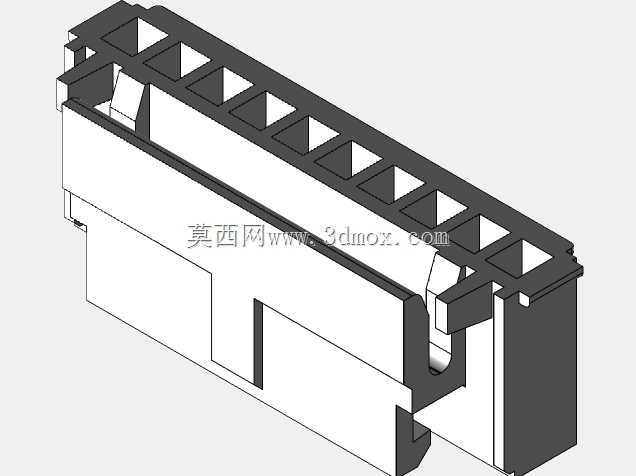

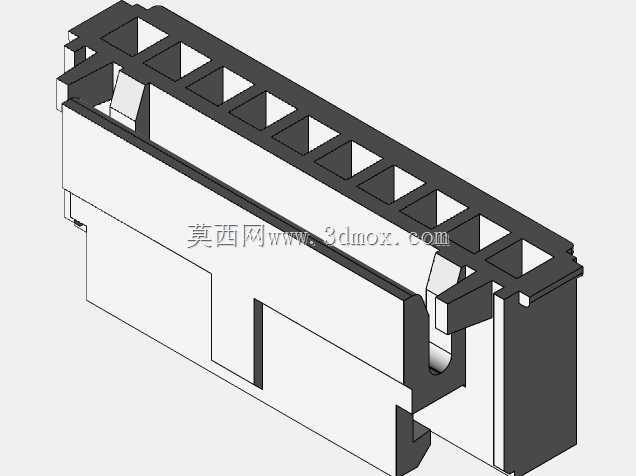

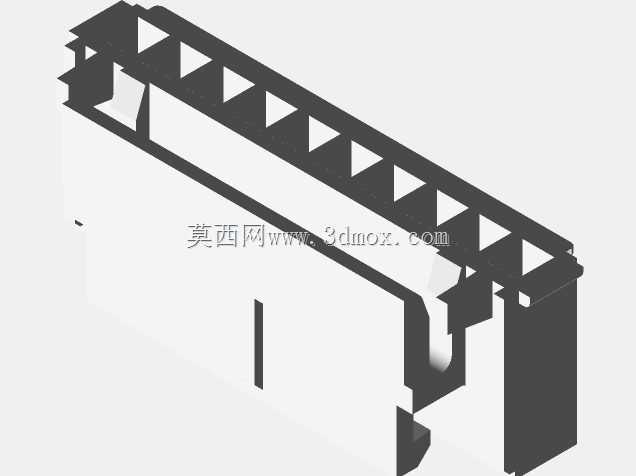

　　从三维建模的细节处理来看，这款接头的模型还原了绝缘壳体的所有加强筋结构、端子的接触弹片形态、定位柱的尺寸公差以及两端阴螺纹的安装孔位，在做设备整体装配干涉检查时，可以直接调用模型完成布局验证，不需要再对接头的细节结构做二次建模。建模过程中对所有拔模角度、圆角过渡都做了还原，能够准确反映注塑件的实际成型形态，避免结构设计时出现理论模型与实际量产件尺寸不符的问题，比如壳体边缘的0.2mm圆角、端子接触部位的0.1mm弹性形变预留间隙，都在模型中做了准确体现，能够帮助结构工程师在设计阶段就精准核对安装空间、对插行程、固定孔位的匹配度，减少后续打样阶段的结构修改次数。
