THT卧式2针12.5mm螺距保险丝座结构

　　在低压配电、工控板卡、消费电子电源回路的过流防护场景里，板载直插式保险丝座是替换管式熔断器、实现回路过流断开保护的核心承载部件，这款THT安装的2针保险丝座，适配常规5*20规格玻璃管或陶瓷管保险丝，主要用在波峰焊工艺的PCB板上，为板上回路提供可更换的过流保护载体，避免故障电流烧坏后端敏感器件。

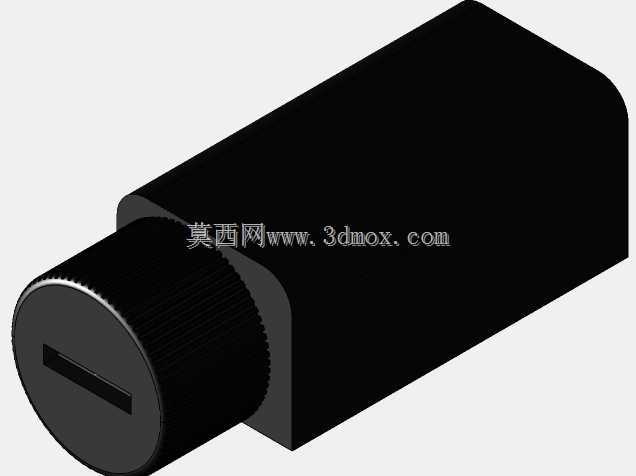

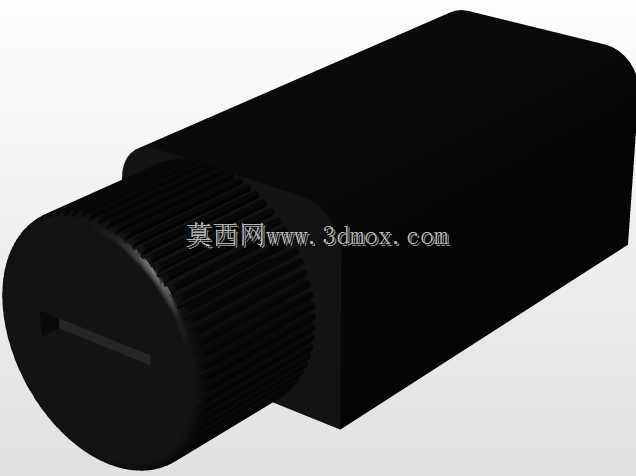

　　从实际选型安装的角度看，这款保险丝座的外形尺寸控制得非常紧凑，整体长度31mm，主体截面宽度12mm、高度10mm，安装引脚的螺距为12.5mm，刚好匹配常规PCB板上的保险丝安装孔位间距，在布局时不需要额外调整孔位坐标，能直接套用标准封装库的焊盘尺寸，减少PCB改版的工作量。主体采用黑色绝缘阻燃工程塑料注塑成型，表面的滚花防滑结构是特意设计的，在更换保险丝的时候，操作人员不需要借助工具，直接用手指拧动端盖就能完成拆装，滚花纹理能增加手指和端盖之间的摩擦力，即使手上沾有少量焊锡残留或者防尘手套的情况下，也能顺利拧开端盖，不会出现打滑拧不动的情况。

　　设计的时候首先考虑的是绝缘安全性能，主体外壳的壁厚经过校核，在额定电压250V、额定电流10A的常规使用场景下，爬电距离和电气间隙都满足安规要求，不会出现引脚之间的拉弧打火问题。端盖和主体之间采用螺纹旋合结构，配合到位后有明显的阻尼感，既能保证保险丝管两端和内部导电铜片可靠接触，避免接触电阻过大发热的问题，也能防止设备运输过程中震动导致端盖松脱，造成保险丝接触不良断电。内部的导电接触片采用锡磷青铜材质冲压成型，有足够的弹性，夹紧保险丝管金属端帽的时候接触压力均匀，不会因为长期使用出现弹性衰减，导致接触电阻升高发烫的问题，引脚部分做了镀锡处理，波峰焊的时候上锡效果好，不会出现虚焊、漏焊的情况，焊接后的引脚强度能满足常规震动工况的使用要求，不会因为板卡震动出现引脚脱焊。

　　在实际设备布局的时候，这款保险丝座的安装高度10mm，属于卧式贴板安装的结构，不会占用太多板卡上方的垂直空间，对于内部空间紧凑的电源适配器、小型工控驱动板、桌面式仪器仪表来说，这个尺寸刚好能塞进设备外壳的预留空间里，不需要为了避让保险丝座额外抬高外壳或者调整其他元件的布局位置。端盖的一字槽设计是备用拆装结构，当保险丝座安装位置比较局促，手指没法直接发力拧动的时候，可以用一字螺丝刀插入槽内拧开端盖，兼顾了徒手操作和工具操作的两种场景。

　　从应用场景覆盖来说，这款保险丝座可以用在开关电源的输入回路过流保护、小型电机驱动板的主回路防护、家电控制板的电源进线防护、通讯设备板卡的回路保护等多个场景，只要是采用THT波峰焊工艺、需要安装可更换管式保险丝的PCB板，都能适配这个结构。设计的时候特意把主体的安装定位面做了平整处理，贴板安装的时候能和PCB表面完全贴合，过波峰焊的时候不会因为元件倾斜导致引脚吃锡高度不一致，也不会出现浮高的问题，能满足自动化插件生产线的安装要求，不需要人工额外调整元件位置，能提升SMT后段插件工序的生产效率。

　　另外在结构细节上，主体内部的保险丝容纳腔尺寸做了公差控制，既能轻松放入标准尺寸的保险丝管，也不会因为腔体过大导致保险丝管在内部晃动，产生接触不良的问题。端盖旋合到位后，和主体端面之间留有均匀的缝隙，不会因为注塑件的尺寸公差导致端盖卡滞或者旋不到位的情况，塑料材质选用的是耐温等级达到UL94-V0的阻燃材料，即使内部保险丝因为过流熔断产生瞬间高温，也不会引燃外壳，满足电子设备的安规阻燃要求。
