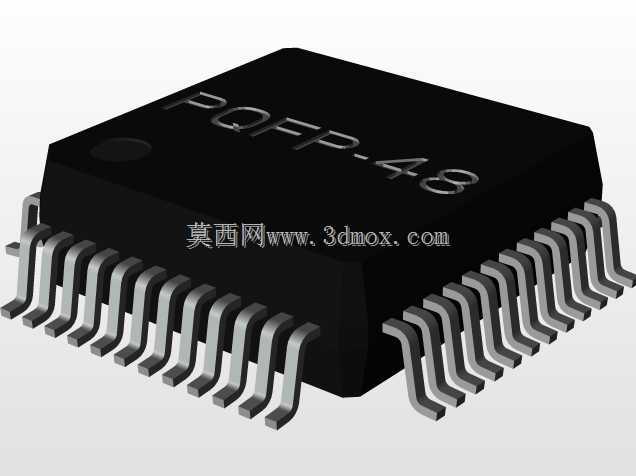

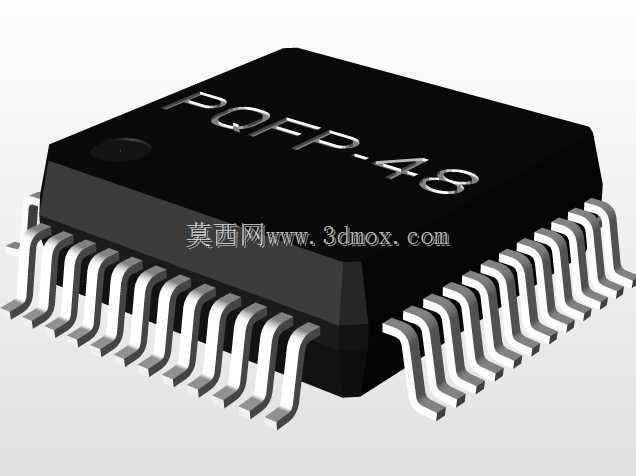

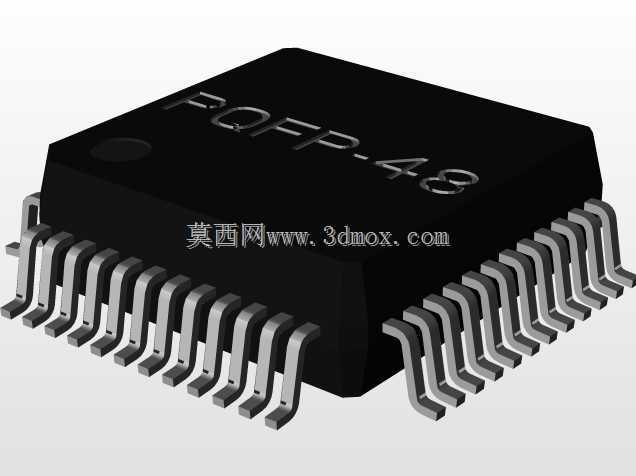

PQFP48扁平封装SMD芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装元器件的精准三维建模是保障可制造性设计的核心前提，PQFP48这类薄型四方扁平封装芯片，是当前中小引脚数逻辑器件、微控制器、接口芯片应用最广泛的封装形式之一，其三维模型的精度直接影响PCB布局阶段的干涉检查、焊盘设计匹配、钢网开孔校验以及后续回流焊工艺的良率预判。

　　从实际应用场景来看，这类48引脚0.5mm间距的PQFP封装器件，常被用于工业采集模块的主控芯片、车载影音系统的信号处理芯片、消费类小家电的控制MCU、通讯终端的接口转换芯片等场景，在板卡装配过程中，这类鸥翼型引脚的SMD器件对安装空间的预留、引脚共面度的公差、周边元件的安全间距都有明确要求，三维建模过程中需要完全还原实物的安装边界，避免出现结构设计阶段预留空间不足导致的装配干涉问题。

　　该封装的外形尺寸控制为7mm×7mm的本体宽度，引脚中心间距严格遵循0.5mm的行业标准，引脚采用鸥翼型弯折设计，建模过程中需要精准还原引脚的弯折角度、引脚伸出本体的长度、引脚根部与本体的衔接圆角，这些细节直接决定了PCB设计时焊盘长度、焊盘外侧延伸尺寸的合理性——如果模型引脚长度偏差超过0.1mm，就可能导致焊盘设计过短，回流焊过程中出现引脚虚焊、立碑等工艺缺陷。本体部分的建模需要还原塑封本体的边角倒角、顶面标识区域的凹陷、本体一角的定位标记点，这个定位标记点是SMT贴装过程中视觉识别的核心对位基准，建模时的位置偏差会直接影响虚拟装配阶段的对位校验准确性。

　　设计思路上，这类封装模型的构建完全遵循JEDEC相关封装标准，首先以引脚中心距为基准搭建引脚阵列，四个边的引脚数量均匀分布，每个引脚的截面尺寸、弯折半径都按照实际冲压引脚的工艺参数还原，避免出现引脚过于尖锐、弯折半径不符合实际冲压工艺的问题；塑封本体的厚度按照常规薄型PQFP的标准厚度设置，本体底部与PCB板面的间隙高度需要准确还原，这个间隙是回流焊过程中焊锡爬升、助焊剂挥发的关键空间，间隙尺寸偏差会直接影响焊接工艺的仿真结果准确性。

　　从设备选型与结构适配的角度来说，结构工程师在进行板卡堆叠设计时，需要依靠精准的芯片模型确认芯片上方的散热片安装空间、芯片周边接插件与电容电阻的安全距离，尤其是在高密度板卡设计中，0.5mm间距的PQFP芯片周边往往会布置0402甚至0201封装的贴片电容，模型的外形边界如果存在偏差，就可能导致后期打样时元件与芯片引脚出现物理干涉，造成样板报废。同时，在进行整机外壳设计时，芯片本体的最高高度是板卡上方壳体间隙预留的核心参考尺寸之一，模型的本体厚度偏差会直接影响整机内部的堆叠空间计算，导致外壳装配后挤压芯片本体，造成板卡变形甚至引脚脱焊的问题。

　　建模过程中还需要注意引脚的共面度设置，按照行业标准，这类SMD封装的引脚共面度公差需要控制在0.1mm以内，模型构建时需要保证所有引脚的底部焊接面处于同一基准平面，避免在虚拟装配时出现个别引脚悬空的误判，影响工艺工程师对焊接良率的预判。另外，本体侧面与引脚内侧的间隙也需要准确还原，这个间隙是SMT贴装过程中吸嘴取料时的视觉识别边界，同时也是后期维修时热风枪拆焊的操作空间参考，间隙尺寸还原不准确会导致维修工艺仿真时出现操作空间不足的误判。

　　对于从事PCB结构设计、SMT工艺设计、整机结构堆叠的工程师来说，这类标准化封装的三维模型不需要额外进行尺寸测绘，只需要严格遵循行业标准还原所有细节特征，就能直接用于布局设计、干涉检查、工艺仿真等全流程工作，减少重复建模的工作量，同时避免因模型精度不足导致的设计返工。在实际的设计流程中，这类通用封装模型的精度越高，结构设计阶段的问题暴露就越充分，后续打样、试产阶段的工艺问题就越少，能够大幅缩短产品从设计到量产的周期，降低研发阶段的试错成本。
