1210封装贴片MLCC陶瓷电容三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，1210封装的多层陶瓷贴片电容是板级电路里极为常见的被动元件，这类元件的三维建模精度，直接影响到PCB装配干涉检查、焊盘钢网开孔匹配、整板热分布仿真的结果准确性。不同于插件式电容的通孔安装逻辑，这款MLCC采用无引线表面贴装结构，两端的金属化端电极直接与PCB焊盘通过回流焊实现电气与机械连接，建模时需要严格还原端电极的厚度与倒角细节，避免仿真装配时出现元件与焊盘错位、端电极与相邻走线安全距离不足的问题。从实际选型应用来看，1210封装的MLCC通常承担板上电源入口的 bulk 滤波、高频信号去耦、功率回路谐振匹配等功能，相比0805、0603等更小封装的同类型电容，

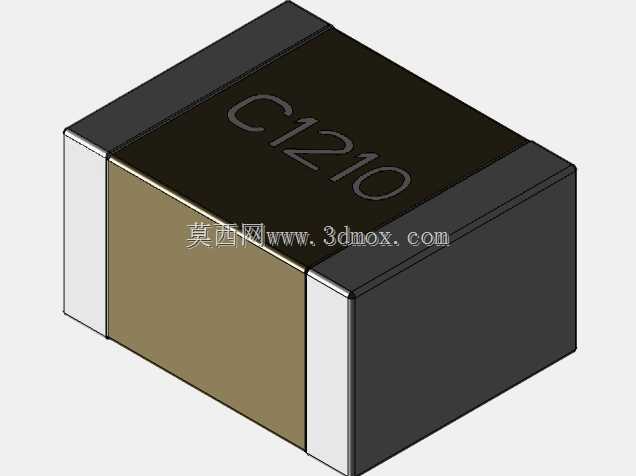

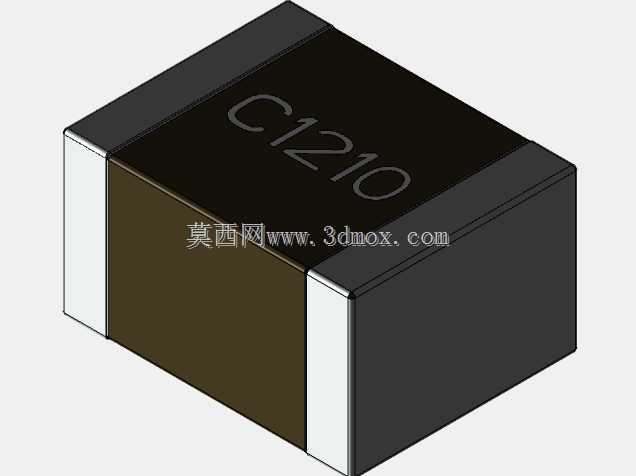

　　它能在相同耐压等级下实现更大的容值，同时具备更好的抗机械应力能力，在存在轻微振动的工业设备板卡上应用占比不低。设计这款元件的三维模型时，首先要明确安装边界的约束：元件本体长度3.2mm、宽度2.5mm、高度1.78mm，建模时本体的陶瓷介质部分采用直角棱边加微小圆角的处理，还原实际陶瓷元件烧结后的边缘形态，两端的端电极覆盖长度需要严格匹配行业通用的1210封装规范，不能出现端电极过长导致相邻焊盘短路风险、或是过短导致焊接有效面积不足的问题。很多新手建模时容易忽略端电极与陶瓷本体结合处的阶梯结构，实际生产中端电极是通过多层金属涂覆烧结在陶瓷端面的，存在微米级的厚度差，虽然在整板装配中这个尺寸差不会造成宏观干涉，但在做焊锡浸润仿真、

　　焊点可靠性分析时，这个细节会直接影响焊锡爬锡高度的计算结果。从板级结构设计的角度，这类贴片元件的高度尺寸是布局时必须重点核对的参数，当PCB板需要安装外壳、散热片、屏蔽罩时，1.78mm的本体高度决定了屏蔽罩内壁与PCB板面的最小安全间隙，若间隙预留不足，装配时会直接压伤电容本体，造成陶瓷介质开裂、容值漂移甚至电极短路的失效问题。在回流焊工艺仿真场景下，这个模型的本体材质分区也需要明确区分：中间黑色部分为陶瓷介质，两端银白色部分为金属端电极，两种材质的热膨胀系数差异较大，建模时保留材质分区属性，就能在热仿真中准确计算温度循环过程中元件与PCB焊盘之间的热应力，提前预判焊点开裂、元件本体产生隐裂的风险。不同于定制化的结构件，

　　这类标准封装电子元件的三维模型不需要做个性化的结构改动，核心要求是尺寸精度完全对标JEDEC封装规范，能直接导入各类PCB设计软件、结构装配软件中调用，不需要设计人员再二次核对尺寸。实际建模过程中，要避免为了视觉效果给本体添加多余的刻字、纹理细节，这些非功能性的特征会增加模型的面数，在整板包含成百上千个元件的装配环境中，会大幅拖慢软件的运行速度，只需要保留本体、端电极两个核心结构，在本体顶面添加清晰的封装标识即可满足选型识别的需求。在做板卡的自动化产线贴装仿真时，这个模型的外形尺寸精度还会影响吸嘴取料位置的计算，若模型的中心偏移、外形轮廓尺寸偏差，会导致仿真中出现吸嘴取料失败、元件贴装偏移的误判，因此建模时需要将元件的几何中心与坐标原点完全重合，方便设计人员在布局时直接抓取坐标放置，不需要额外调整基准点。另外，这类MLCC元件的端电极底部是与焊盘接触的核心面，建模时要保证这个平面的平面度，不能出现曲面、凹凸不平的错误，否则在做装配干涉检查时会误判元件与焊盘之间存在间隙，影响DFM可制造性分析的结果准确性。
