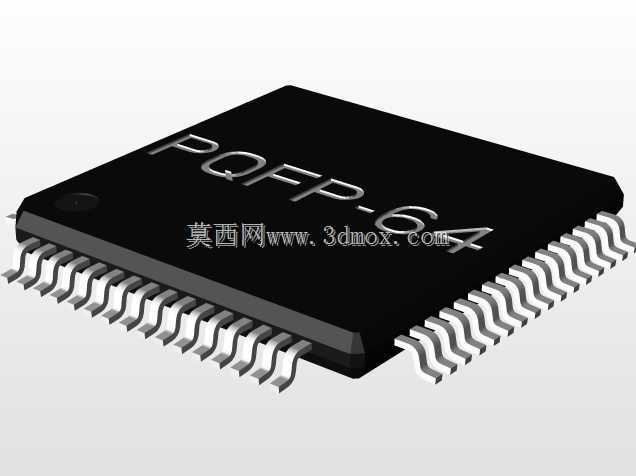

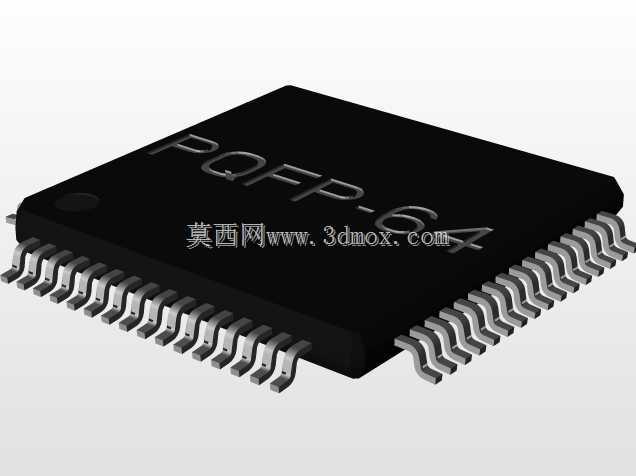

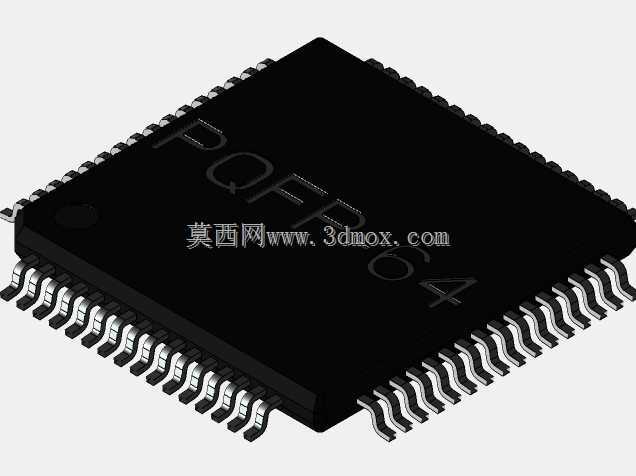

64针0.5mm间距10x10mm宽PQFP扁平封装SMD芯片

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装建模精度直接决定了后续SMT贴片工序的良率，PQFP作为高密度引脚封装的主流选型，在多IO口的微控制器、逻辑芯片、接口转换芯片中应用极为广泛。这款64引脚的PQFP封装模型，严格遵循JEDEC相关封装标准构建，引脚间距设定为0.5mm，本体外形尺寸控制在10x10mm宽度范畴，适配当前主流的高密度板卡布局需求，能够在有限的PCB板面空间内实现64路信号的引出，兼顾布线密度与生产可制造性。

　　从实际设计落地的角度看，这类封装的建模核心首先要把控引脚的共面度参数，模型中所有鸥翼型引脚的底部焊接面处于同一基准平面，避免后续贴片过程中出现虚焊、立碑等工艺缺陷；引脚的弯折弧度、伸出本体的长度、引脚宽度都按照量产级封装尺寸做了还原，既保证焊盘设计时能够预留足够的焊接浸润面积，也不会因为引脚尺寸偏差导致相邻引脚焊盘间距不足引发连锡问题。本体部分的建模还原了塑封本体的倒角、顶面标识区域的基准位置，在做结构干涉检查时，能够准确匹配板卡上方屏蔽罩、散热片的安装间隙，不会出现模型尺寸偏小导致实际装配时元件与周边结构件碰撞的问题。

　　在不同的应用场景下，这类封装的适配边界也有明确的工程要求：在便携式消费电子板卡设计中，10x10mm的本体尺寸能够适配板卡边缘的布局空间，0.5mm的引脚间距支持4层板常规线宽线距下的扇出布线，不需要额外采用盲埋孔工艺就能完成所有引脚的信号引出，能够有效控制PCB制造成本；在工业控制类板卡设计中，模型的准确尺寸能够支撑波峰焊治具的开孔设计，保证治具能够完全承托封装本体，避免过炉时元件受高温影响出现偏移；在车载电子模块的设计中，封装模型的重量、重心参数还原能够支撑振动仿真分析，验证不同路况振动条件下引脚的焊接疲劳强度，提前规避长期使用后的引脚脱焊风险。

　　设计这类封装三维模型时，需要跳出单纯外观还原的思路，要结合DFM可制造性设计要求做细节处理：比如本体底部的散热焊盘尺寸（如果该封装带中心散热焊盘）要完全对应规格书要求，不能随意缩放尺寸导致散热焊盘与周边引脚焊盘安全距离不足；引脚的末端要做微小的倒角处理，还原实际冲压引脚的工艺特征，避免在做装配动画或者工程渲染时出现尖锐棱边的失真问题；本体与引脚的装配位置要严格对齐，所有引脚相对于本体中心的位置度公差控制在工业级建模要求范围内，保证导入PCB设计软件时能够直接与封装焊盘精准匹配，不需要设计人员反复调整位置偏移。

　　从安装边界的维度看，这款封装模型在PCB上的占位除了本体自身10x10mm的区域外，还预留了符合SMT生产要求的元件周边禁布区，模型构建时就将生产环节需要的传送边避让、贴片吸嘴吸附区域、AOI检测视角空间都纳入了尺寸参考范畴，设计人员调用模型时不需要再额外查阅封装手册核对安装间距，直接依托模型就能完成初步的板卡布局评估，大幅缩短前期方案阶段的布局迭代时间。对于需要做整机热仿真的设计场景，模型的塑封本体导热参数、金属引脚导热路径都做了对应结构的还原，能够直接导入热仿真软件中划分网格，模拟芯片满负载运行时的热量传递路径，评估板卡散热方案是否满足器件结温要求。
