PSOP20表贴封装芯片1.27mm螺距结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB组装环节，表贴封装芯片的选型与结构匹配直接决定了SMT产线的良率与长期运行可靠性，PSOP20这类20引脚的小外形表贴封装，是目前中引脚数模拟芯片、接口转换芯片、存储扩展芯片最常用的封装形式之一，广泛应用在工控主板的信号调理模块、路由器的端口扩展单元、消费类家电的主控外围电路中。不同于传统直插封装需要在PCB上钻设过孔完成焊接，PSOP封装完全依靠表贴焊盘与PCB表面的锡膏熔融完成固定，在回流焊过程中，引脚的共面度、引脚间距的公差、封装本体的尺寸偏差，都会直接影响焊接后的虚焊、连锡、立碑缺陷概率，因此在PCB设计前期，结构工程师需要精准掌握封装的完整三维尺寸边界，才能完成焊盘的精准绘制、

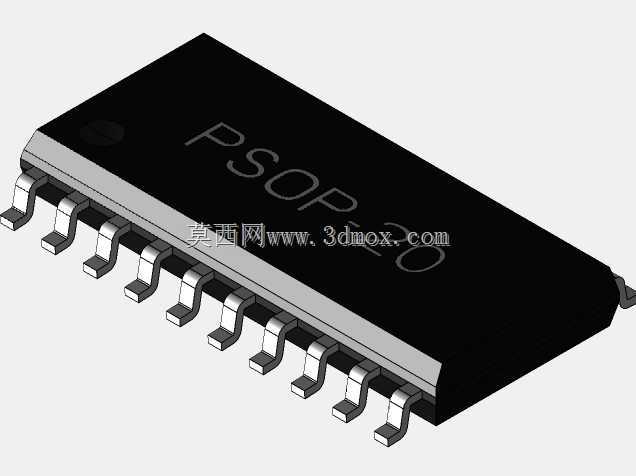

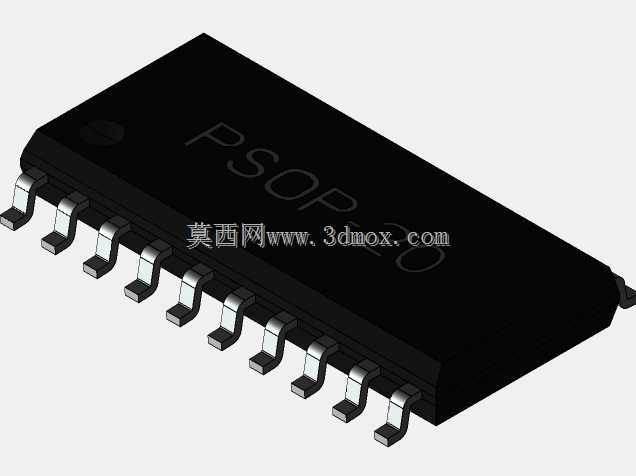

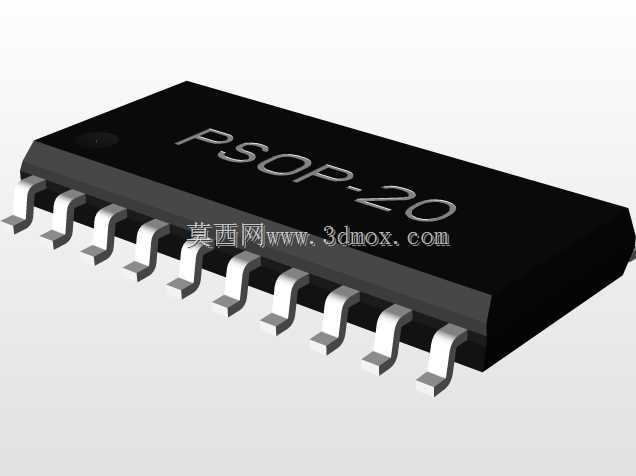

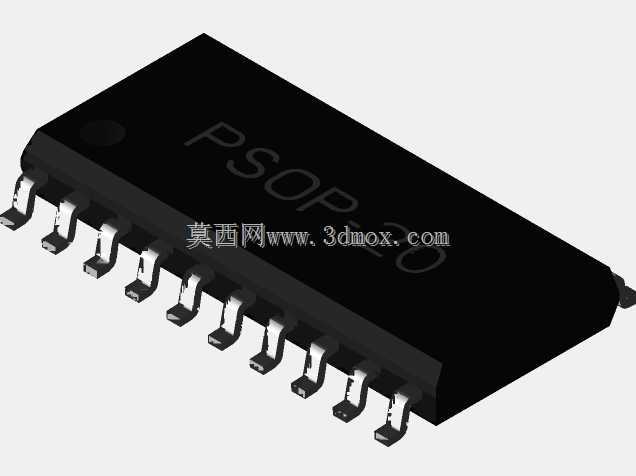

　　丝印层的对位标识设置，以及器件布局时的间距避让。这款PSOP20封装的引脚螺距为1.27mm，也就是行业内常说的50mil间距，这个间距规格是中密度表贴封装的经典参数，既不会因为间距过小导致SMT印刷锡膏时容易出现连桥，也不会因为间距过大占用过多PCB板面空间，适配绝大多数消费级、工业级SMT产线的加工精度要求，不需要额外采购高精度钢网或者特殊贴装吸嘴就能完成批量贴装。封装本体的长度为12.7mm，宽度为5.6mm，整体呈扁平黑色矩形结构，本体表面印有清晰的型号标识区域，在三维建模时，本体的边角做了微小的圆弧过渡处理，还原了实际塑封工艺后的真实外形，避免直角建模导致的结构干涉误判。引脚部分采用鸥翼型弯折设计，这是PSOP封装的典型结构特征，引脚从封装本体侧面引出后，先水平向外延伸一段距离，再向下弯折形成与PCB焊盘接触的焊接平面，最后在末端做微小的上翘处理，这种结构一方面可以在回流焊过程中通过引脚的微小形变吸收PCB与芯片本体之间的热膨胀系数差带来的应力，避免温度循环测试中出现焊点开裂，另一方面也方便返修时使用热风枪加热后，用镊子轻松取下器件，不会对相邻器件造成损伤。在实际PCB布局设计中，使用该三维模型可以提前完成器件的干涉检查：比如当芯片周边布置电解电容、接插件等高度较高的器件时，可以通过三维装配视角确认芯片本体与周边器件的高度差是否满足贴装头的作业空间要求，避免贴装时吸嘴与周边器件发生碰撞；

　　在进行波峰焊或者选择性波峰焊的治具设计时，也可以根据封装的外形尺寸设置精准的挡锡条位置，避免锡波漫流到芯片本体表面造成引脚短路。从设计思路上看，这款封装模型完全还原了量产器件的真实公差带，引脚的厚度、弯折半径、焊接面的平面度都按照JEDEC封装标准进行建模，没有做过度简化的处理，比如很多简易封装库会把引脚做成简单的直角薄片，忽略了弯折处的圆弧过渡，在进行热仿真或者结构应力仿真时，会导致应力集中点的计算偏差，而这款模型的引脚结构完全贴合实际冲压成型后的引脚形态，能够支撑后续的焊点可靠性仿真、热分布仿真工作。在安装边界方面，除了封装本体本身的长宽高尺寸，模型还预留了SMT贴装所需的器件周边禁布区参考，也就是在封装本体的四周，

　　根据贴装精度要求预留足够的吸嘴作业空间、返修时的热风枪作业空间，避免布局时器件过于密集导致后期返修困难。另外，封装本体一端设置了引脚1的标识凹点，这个细节在三维模型中也做了还原，能够帮助PCB设计工程师在三维视图下快速核对芯片的安装方向，避免出现封装方向画反导致的整板报废问题，这类细节在很多二维封装库中容易被忽略，只有在三维装配视角下才能直观发现方向对位的问题。对于从事板卡结构设计、电子设备结构集成的工程师来说，精准的封装三维模型不是可有可无的辅助素材，而是提前发现设计缺陷、减少打样迭代次数的核心工具，尤其是在高密度板卡设计中，器件之间的间隙往往只有零点几毫米，仅凭二维尺寸很难判断装配后的实际干涉情况，通过完整的三维模型进行虚拟装配，能够在设计阶段就排查掉引脚与周边走线的干涉、本体与结构件的干涉、高度方向与外壳的干涉等常见问题，大幅缩短产品的研发周期，降低打样返工的成本。
