35VA环形电源变压器结构设计方案

项目分类:变压器/电感器 发布时间:2021-11-27 ID:415415
  • 35VA环形电源变压器结构设计方案
  • 35VA环形电源变压器结构设计方案
  • 35VA环形电源变压器结构设计方案
  • 35VA环形电源变压器结构设计方案

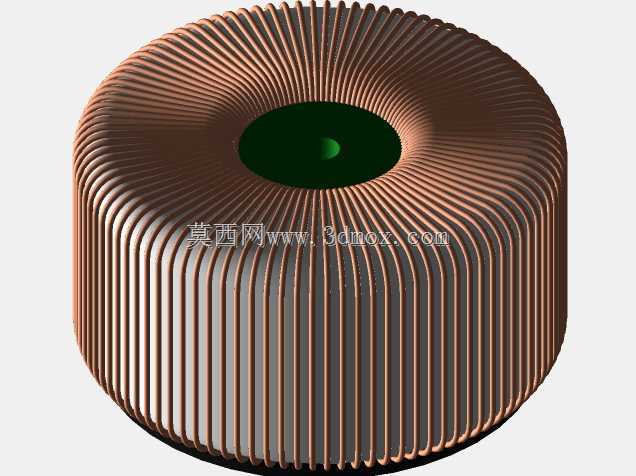

  在小功率工控设备、精密测量仪器、民用音频设备的供电回路设计中,环形变压器凭借其闭合磁路带来的低漏磁、低空载损耗特性,一直是小功率隔离变压场景的优选方案,本次呈现的35VA容量环形变压结构,正是针对小空间安装、低电磁干扰要求的供电场景做的适配设计。从实际选型落地的角度看,这类环形结构的变压器,相比传统EI型叠片变压器,磁路全程无气隙,励磁电流可以做到更小,在待机状态下的空载损耗能降低六成以上,对于需要长期待机、对供电效率有要求的小型设备来说,能有效减少无意义的电能损耗,同时漏磁屏蔽难度更低,不会对周边的弱信号传感线路造成电磁干扰,很适合搭配精密传感模块、小功率信号处理电路板使用。

  设计过程中首先确定的是磁芯的尺寸边界,整体外径控制在68mm,轴向高度36mm,这个尺寸是在核算35VA额定容量下的磁芯截面积后敲定的,选用高导磁率的冷轧硅钢片连续卷制环形磁芯,避免了叠片结构的拼接气隙,从根源上降低磁阻。绕组部分采用分层密绕的工艺思路,初级绕组紧贴磁芯表面均匀排布,层间加绝缘聚酯薄膜做隔离,次级绕组根据输出电压需求在初级外层均匀绕制,所有绕组沿环形磁芯圆周方向360度均匀排布,保证每一段绕组的受力均匀,同时让绕组产生的磁场方向完全沿磁芯闭合路径分布,大幅降低向外辐射的杂散磁场。

  从安装适配的角度看,这个尺寸的环形变压器,中心预留的安装通孔可以适配标准的中心压紧安装件,通过上下金属压盖加绝缘缓冲垫的方式,直接固定在设备机箱的安装底板上,不需要额外做复杂的固定支架,68mm的外径尺寸可以轻松嵌入多数小型工控设备、桌面式仪器的内部安装腔,36mm的轴向高度不会占用过多的机箱垂直空间,给周边的电路板、接线端子留出足够的布线间隙。实际使用中,这类环形变压器的负载特性更平稳,在额定负载下的电压调整率表现优于同容量的叠片变压器,对于供电电压稳定性要求较高的小功率负载,比如小型工控控制板、音频前置放大电路、实验室小型检测设备,都能提供更平稳的交流供电输出。

  在结构细节处理上,绕组外层做了绝缘浸漆处理,既可以固定绕线位置避免长期使用后出现绕线松散移位,也能提升绕组的防潮绝缘性能,适应不同工况下的使用环境。绕组的引出线位置做了局部的绝缘加强,避免引出线弯折处出现绝缘层破损,同时引出线长度预留了足够的接线余量,方便现场安装时根据机箱内的接线位置调整走线,不需要额外延长接线。考虑到环形变压器工作时的轻微振动,安装结构里的缓冲垫可以有效吸收绕组通电产生的微幅磁致伸缩振动,避免振动传递到机箱壳体产生共振噪音,这也是小功率精密设备供电设计里很容易被忽略的细节。

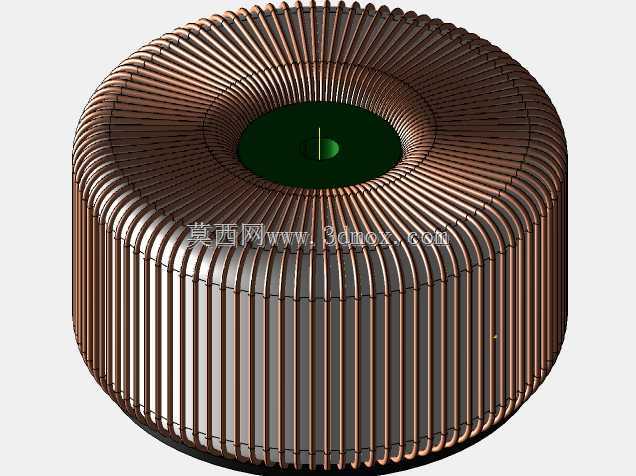

  从三维建模的角度看,这个模型完整还原了环形磁芯、分层绕组、中心安装孔的所有结构细节,每一圈绕线的排布都和实际生产工艺一致,没有做简化省略,在做设备整体的装配干涉检查时,可以直接导入装配体,验证安装空间是否足够、和周边元器件的安全间隙是否满足电气绝缘要求,也可以用来模拟设备内部的电磁兼容布局,提前预判漏磁对周边敏感元件的影响。对于做小功率设备供电系统设计的工程师来说,这个结构模型可以直接作为选型参考,根据实际需要的输入输出电压参数调整绕组匝数,不需要重新从零开始搭建环形变压器的基础结构,能大幅缩短结构设计阶段的周期。
