12针SMH200-SMW200连接器组件结构

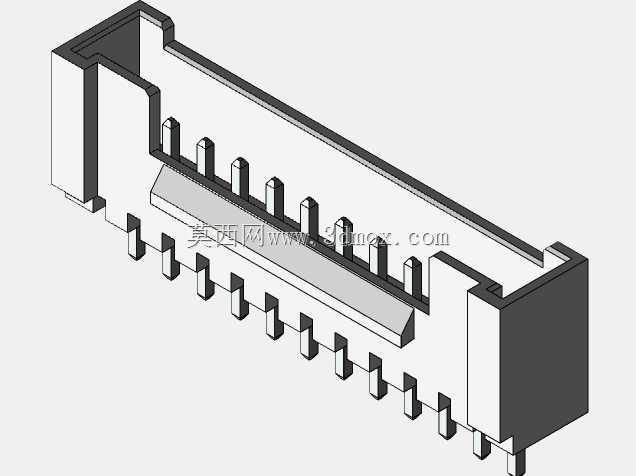

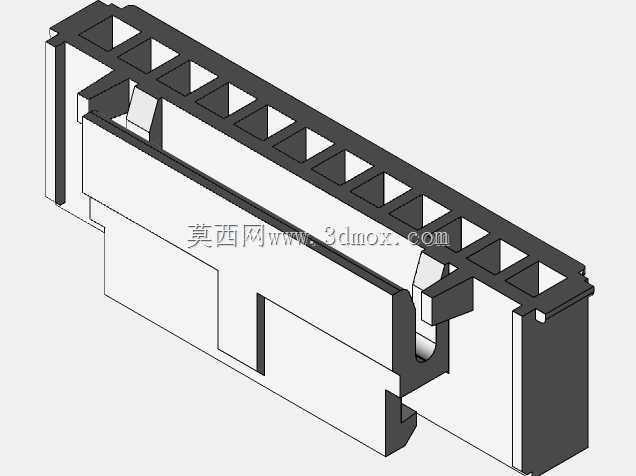

　　这款12针位的连接器组件，是板对线连接场景里常用的互联部件，日常在工业控制板卡、小型智能设备内部、消费电子主板的信号与小电流传输链路中都能见到它的身影，主要承担PCB板与外部线束之间的物理固定与电气导通作用，避免线束直接焊接在板上带来的拆装不便、维修难度高的问题。从结构设计来看，整个组件采用公母对插的配合逻辑，主体的绝缘基座采用耐温工程塑料材质，既可以保证相邻针脚之间的绝缘隔离，也能在常规波峰焊、回流焊的加工温度下不发生形变，基座上设计的多道加强筋结构，一方面提升了塑件本身的结构强度，避免插拔过程中基座开裂，另一方面也和对接端的卡槽形成配合，实现插合时的导向与防呆，避免操作人员反插损坏针脚。外露的导电插针采用铜合金基材表面镀锡处理，

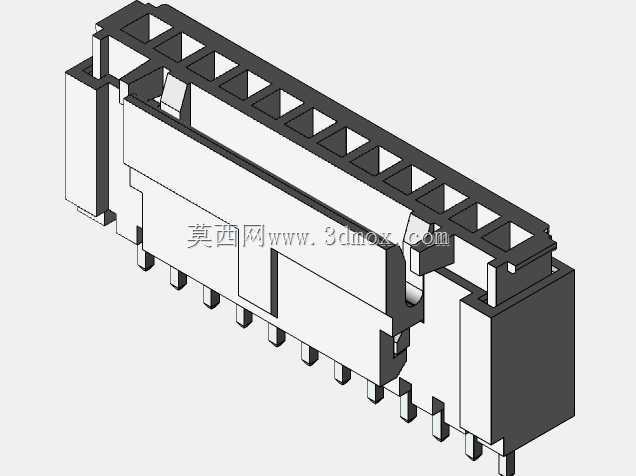

　　兼顾导电性能与抗氧化能力，针脚的排布严格按照2.0mm间距的行业通用规范设计，直插式的针脚长度刚好匹配常规1.6mm板厚的PCB通孔设计，过炉焊接后针脚露出板面的长度控制在合理范围，不会和板上其他低矮元器件发生干涉。组件侧面设计的锁扣结构，在公母端完全插合后会自动卡入对接壳体的卡槽内，提供足够的保持力，避免设备在运输、运行过程中受振动影响出现接插件松脱、信号中断的问题，拆卸时只需要按压锁扣位置即可顺利拔出，不需要额外借助工具，兼顾连接可靠性与维护便捷性。从安装边界来看，整个连接器的主体宽度、高度以及针脚的伸出长度都做了紧凑化设计，贴板安装后，基座底部和PCB板面完全贴合，不会出现悬空导致的焊接后针脚受力歪斜问题，

　　基座两侧预留的定位柱，在PCB设计时对应位置预留定位孔，过炉前可以先将连接器卡在板上，不需要额外治具固定就能保证焊接位置的精度，避免出现针脚偏位无法插合的问题。在实际选型应用中，这款12针的规格可以覆盖多数小点数的信号传输需求，比如传感器信号接入、小型执行器的控制信号输出、板间的低速通讯链路连接都可以选用，针脚的载流能力可以满足常规小功率信号的传输要求，不需要额外考虑大电流带来的温升问题。设计建模过程中，需要重点关注针脚和塑件基座的配合公差，插针和基座安装孔的配合过盈量要控制在合理范围，既不能因为过盈量太小导致插针松动脱落，也不能因为过盈量太大导致塑件装配后出现应力开裂，同时对插端的导向斜面角度要反复校核，

　　保证插合过程中可以顺利导入，不会出现针脚顶弯的问题。另外，塑件表面的脱模斜度也要结合注塑工艺要求设置，避免批量生产时出现脱模困难、塑件表面拉伤的问题，所有的棱角位置都做了微小的圆角处理，既可以提升注塑生产时的熔体流动性，也能避免装配过程中锋利的边角划伤操作人员或者线束外皮。
