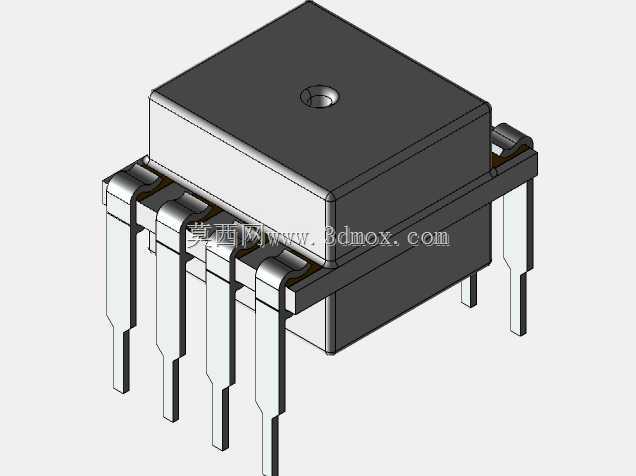

MS4525压力传感器歧管直插安装结构

　　在气动控制回路、小型液压检测单元、医疗呼吸设备气路模块、工业过程压力监测点位的设计选型中，板载式压力传感器的安装可靠性直接决定检测数据的稳定性，MS4525系列压力传感器的直插式歧管安装结构，正是针对小空间板载安装场景做的适配设计。这类结构的核心用途，是让传感器在完成PCB直插焊接的同时，通过顶部的引压孔直接对接气路歧管的导气通道，省去额外的引压软管、快插接头等转接部件，既压缩了气路检测模块的整体安装空间，也减少了气路转接点带来的泄漏风险，在便携检测设备、小型气动执行单元的紧凑布局中优势十分明显。从功能特性来看，该结构采用THT通孔焊接的引脚设计，2.54mm的标准节距完全匹配通用PCB板的孔位设计规范，不需要定制特殊规格的电路板，

　　常规波峰焊、手工焊都能完成可靠装配，引脚的弯折角度与伸出长度经过校核，既能保证焊接后焊盘的爬锡距离满足安规要求，也能让传感器本体焊接后与PCB板面保持固定的间隙，避免焊接热量直接传导到传感器内部的感压芯体造成精度偏移。传感器本体的外形尺寸控制在长12.4mm、宽9mm的范围内，整体高度在完成焊接后不会超出PCB板面9mm，这个尺寸边界是经过多轮布局验证的——在排布多通道气路检测板时，相邻传感器的中心距可以压缩到13mm以内，不会出现本体干涉，同时顶部的引压孔位置正好对应歧管板的导气孔中心，装配时只需要在歧管与传感器之间放置对应规格的密封胶圈，拧紧歧管固定螺丝就能完成气路密封，不需要额外调整传感器位置。设计思路上，

　　这个结构没有采用额外的固定支架来夹持传感器本体，而是依靠引脚的焊接强度加上引压对接时的轴向定位来实现固定，这是因为MS4525本身属于小量程压力检测元件，工作过程中受到的气路反作用力极小，引脚的焊接强度完全可以承受工作中的振动与拉扯载荷，省去额外固定件的设计既降低了物料成本，也减少了装配工序。在实际选型应用中，需要注意安装边界的几个细节：一是PCB板上对应传感器背部的区域不要布置过高的贴片元件，避免传感器本体贴板时与元件发生干涉，预留0.5mm以上的间隙即可；二是顶部引压孔的对接面平面度需要控制在0.1mm以内，保证密封胶圈的压缩量均匀，避免出现微漏；三是引脚伸出PCB背面的长度控制在2mm以内，

　　过长的引脚在剪脚过程中容易产生应力传导，拉扯传感器内部的键合线造成损坏。这类直插式歧管安装的传感器结构，相比带引线的外置式传感器，在批量生产的设备中装配效率能提升40%以上，同时气路路径更短，压力响应速度更快，在需要快速捕捉动态压力变化的场景，比如呼吸频率检测、气动元件动作位置反馈、微小泄漏检测等场景中，检测延迟可以控制在1ms以内，完全满足高速检测的需求。另外，结构设计上把引压孔设置在本体顶部中心位置，也让歧管的流道设计更加灵活，不管是侧进气还是垂直进气的歧管结构，都能通过调整流道走向实现对接，不需要改变传感器本身的安装方向，给整体气路布局留出了足够的调整空间。在三维建模过程中，这个结构的引脚弧度、本体倒角、引压孔深度都按照实际物料的实测尺寸做了还原，装配验证时可以直接导入PCB设计文件做干涉检查，提前排查孔位偏移、间隙不足等问题，避免打样后出现装配不上的情况。
