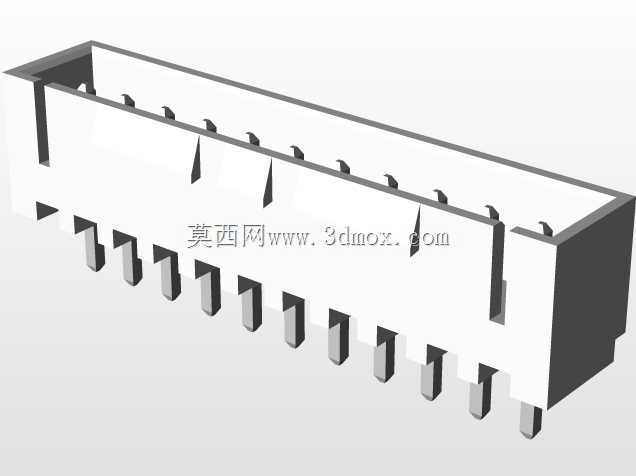

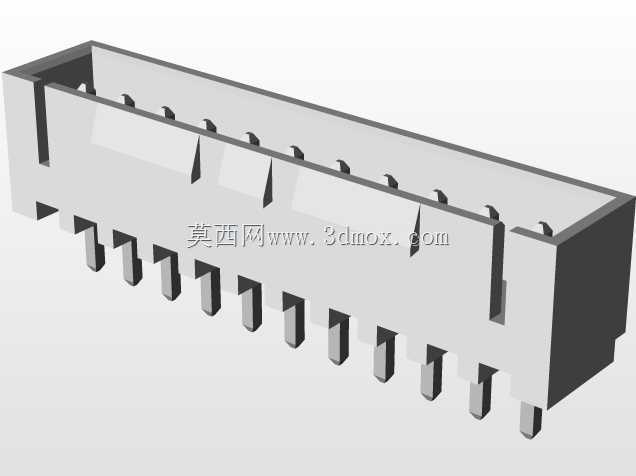

11针2.5mm节距THT公头连接器结构

　　在工控板卡、消费电子内部的板间连接场景里，这类通孔焊接的公头连接器是非常常见的互联部件，承担着不同PCB板之间电源、信号的稳定传输作用，相比贴片式连接器，THT通孔焊接的结构在抗振动、耐插拔的性能上更有优势，适合在有一定机械应力的设备内部使用，比如工业控制模块、电源驱动板、小型家电主控板的板间连接，都能看到这类接插件的身影。这款11针的公头连接器采用2.5mm的标准节距设计，这个节距是电子接插件里非常通用的规格，和市面上同节距的母座可以实现完全适配，不需要额外做定制匹配，选型的时候只要确认针数、节距和安装尺寸就能直接替换使用，能大幅缩短硬件开发的选型周期。从结构设计来看，这款连接器的塑壳采用高耐温的绝缘材质，

　　能够满足波峰焊过程中的高温要求，不会在焊接过程中出现塑壳变形、针位偏移的问题，塑壳两侧设计了导向卡扣结构，在和母座对插的时候可以起到导向定位的作用，避免插反、插歪导致的针脚弯折，同时对插完成后卡扣可以提供一定的保持力，防止设备在运输、运行振动过程中出现接插件松脱的情况。针脚部分采用直插式设计，穿过PCB板的安装孔后在板背面进行焊接，针脚的长度刚好适配常规厚度的PCB板，伸出板面的长度控制在合理范围，既保证焊接的时候焊锡能够充分浸润针脚，形成可靠的焊点，又不会因为针脚过长导致背面焊点和其他元器件出现短路风险。外形尺寸上，这款连接器整体长度29.9mm，宽度5.8mm，整体高度7mm，属于紧凑型的接插件设计，

　　在PCB布局的时候不会占用过多的板面空间，对于板上空间紧张的紧凑型设备来说非常友好，安装的时候只需要在PCB上对应位置打出11个对应节距的通孔，同时预留出塑壳的安装避让空间，就可以完成装配，不需要额外设计固定结构，依靠针脚焊接的强度就可以满足日常使用的固定要求。在实际建模过程中，需要重点关注针脚的位置度公差，每一个针脚的中心位置偏差需要控制在合理范围内，否则会出现插装的时候针脚无法对准PCB孔位的问题，塑壳的内壁卡槽尺寸也需要精准控制，保证针脚和塑壳之间的固定强度，避免针脚在塑壳内出现松动、移位的情况，对插端的导向槽尺寸要和对应母座的导向筋做匹配设计，保证插拔过程的顺畅，不会出现卡滞、插拔力过大的问题。

　　另外塑壳根部和针脚衔接的位置做了加强筋设计，能够提升针脚根部的强度，在焊接或者插拔过程中，不会因为外力作用导致针脚从塑壳根部断裂，提升产品的整体可靠性。这类连接器在电路设计中属于基础的互联部件，虽然结构看起来不复杂，但是尺寸精度、材料性能直接影响到整个设备的运行稳定性，如果接插件接触不良或者针脚脱焊，会直接导致信号中断、电源供应失效，所以在建模和选型的时候，每一个安装尺寸、配合尺寸都需要严格核对，确保和实际应用场景的安装要求完全匹配。
